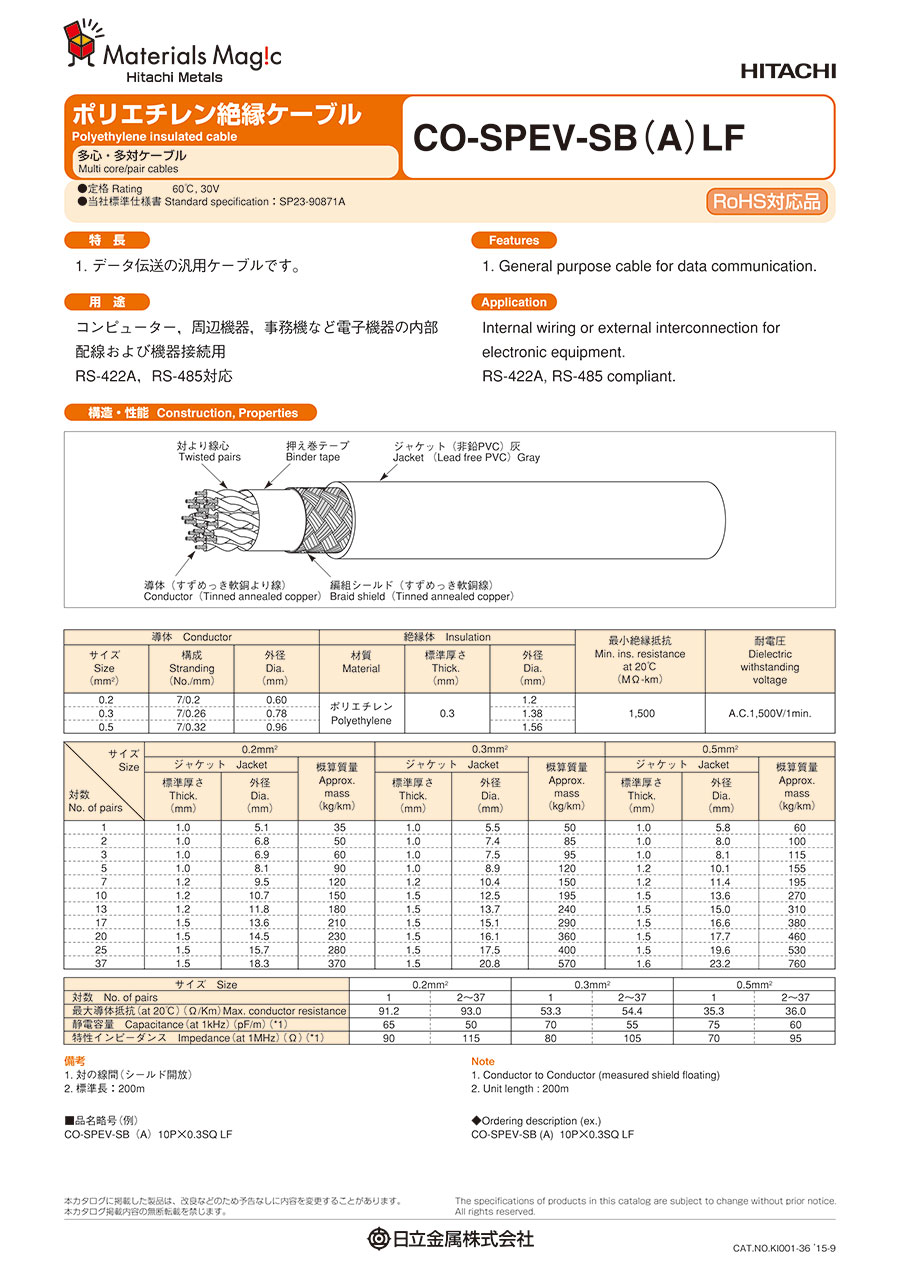

ポリエチレン絶縁ケーブル CO-SPEV-SB（A）
- 通常単価(税別)
- 1,890円～209,632円
- 税込単価
- 2,079円～230,595円
通常出荷日：1日目一部当日出荷可能
多心・多対ケーブル。【特長】・データ伝送の汎用ケーブルです。【用途】・コンピューター、周辺機器、事務機...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNA20276HB 架橋ポリエチレン UL シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が1,600型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特長詳細
- 定格：60℃、30V
技術情報・設計アイデア
製品仕様
| サイズ | 0.2mm2 | 0.3mm2 | 0.5mm2 | |||
|---|---|---|---|---|---|---|
| 対数 | 1 | 2～37 | 1 | 2～37 | 1 | 2～37 |
| 最大導体抵抗（at 20℃）（Ω/Km） | 91.2 | 93.0 | 53.3 | 54.4 | 35.3 | 36.0 |
| 静電容量（at 1kHz）（pF/m）※1 | 65 | 50 | 70 | 55 | 75 | 60 |
| 特性インピーダンス（at 1MHz）（Ω）※1 | 90 | 115 | 80 | 105 | 70 | 95 |
備考
1．対の線間（シールド開放）
2．標準長：200m
規格表
| 導体 | 絶縁体 | 最小絶縁抵抗 at 20℃ （MΩ-km） | 耐電圧 | ||||
|---|---|---|---|---|---|---|---|
| サイズ （mm2） | 構成 （No./mm） | 外径 （mm） | 材質 | 標準厚さ （mm） | 外径 （mm） | ||
| 0.2 | 7/0.2 | 0.60 | ポリエチレン | 0.3 | 1.2 | 1,500 | A.C. 1,500V/1min. |
| 0.3 | 7/0.26 | 0.78 | 1.38 | ||||
| 0.5 | 7/0.32 | 0.96 | 1.56 | ||||
| 対数 | サイズ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 0.2mm2 | 0.3mm2 | 0.5mm2 | |||||||
| ジャケット | 概算質量（kg/km） | ジャケット | 概算質量（kg/km） | ジャケット | 概算質量（kg/km） | ||||
| 標準厚さ （mm） | 外径 （mm） | 標準厚さ （mm） | 外径 （mm） | 標準厚さ （mm） | 外径 （mm） | ||||
| 1 | 1.0 | 5.1 | 35 | 1.0 | 5.5 | 50 | 1.0 | 5.8 | 60 |
| 2 | 1.0 | 6.8 | 50 | 1.0 | 7.4 | 85 | 1.0 | 8.0 | 100 |
| 3 | 1.0 | 6.9 | 60 | 1.0 | 7.5 | 95 | 1.0 | 8.1 | 115 |
| 5 | 1.0 | 8.1 | 90 | 1.0 | 8.9 | 120 | 1.2 | 10.1 | 155 |
| 7 | 1.2 | 9.5 | 120 | 1.2 | 10.4 | 150 | 1.2 | 11.4 | 195 |
| 10 | 1.2 | 10.7 | 150 | 1.5 | 12.5 | 195 | 1.5 | 13.6 | 270 |
| 13 | 1.2 | 11.8 | 180 | 1.5 | 13.7 | 240 | 1.5 | 15.0 | 310 |
| 17 | 1.5 | 13.6 | 210 | 1.5 | 15.1 | 290 | 1.5 | 16.6 | 380 |
| 20 | 1.5 | 14.5 | 230 | 1.5 | 16.1 | 360 | 1.5 | 17.7 | 460 |
| 25 | 1.5 | 15.7 | 280 | 1.5 | 17.5 | 400 | 1.5 | 19.6 | 530 |
| 37 | 1.5 | 18.3 | 370 | 1.5 | 20.8 | 570 | 1.6 | 23.2 | 760 |
標準長：200m
線芯識別
構造
使用方法・使用事例
用途
- RS-422A、RS-485対応
■線心識別表
| 対 No. | 第一線種 | 第二線種 | 対 No. | 第一線種 | 第二線種 |
| 1 | 黒 | 茶 | 20 | 赤 | 緑 |
| 2 | 黒 | 赤 | 21 | 赤 | 青 |
| 3 | 黒 | 橙 | 22 | 赤 | 紫 |
| 4 | 黒 | 黄 | 23 | 赤 | 灰 |
| 5 | 黒 | 緑 | 24 | 赤 | 白 |
| 6 | 黒 | 青 | 25 | 橙 | 黄 |
| 7 | 黒 | 紫 | 26 | 橙 | 緑 |
| 8 | 黒 | 灰 | 27 | 橙 | 青 |
| 9 | 黒 | 白 | 28 | 橙 | 紫 |
| 10 | 茶 | 赤 | 29 | 橙 | 灰 |
| 11 | 茶 | 橙 | 30 | 橙 | 白 |
| 12 | 茶 | 黄 | 31 | 黄 | 緑 |
| 13 | 茶 | 緑 | 32 | 黄 | 青 |
| 14 | 茶 | 青 | 33 | 黄 | 紫 |
| 15 | 茶 | 紫 | 34 | 黄 | 灰 |
| 16 | 茶 | 灰 | 35 | 黄 | 白 |
| 17 | 茶 | 白 | 36 | 緑 | 青 |
| 18 | 赤 | 橙 | 37 | 緑 | 紫 |
| 19 | 赤 | 黄 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,397円 ( 2,637円 ) | 1日目 |
2,397円 ( 2,637円 ) | 1日目 |
2,397円 ( 2,637円 ) | 1日目 |
2,397円 ( 2,637円 ) | 1日目 |
2,397円 ( 2,637円 ) | 1日目 |
4,593円 ( 5,052円 ) | 1日目 |
4,593円 ( 5,052円 ) | 1日目 |
4,593円 ( 5,052円 ) | 1日目 |
4,593円 ( 5,052円 ) | 1日目 |
4,795円 ( 5,275円 ) | 1日目 |
5,274円 ( 5,801円 ) | 1日目 |
5,753円 ( 6,328円 ) | 1日目 |
6,233円 ( 6,856円 ) | 1日目 |
6,712円 ( 7,383円 ) | 1日目 |
7,192円 ( 7,911円 ) | 1日目 |
7,671円 ( 8,438円 ) | 1日目 |
8,151円 ( 8,966円 ) | 1日目 |
8,630円 ( 9,493円 ) | 1日目 |
9,110円 ( 10,021円 ) | 1日目 |
9,589円 ( 10,548円 ) | 1日目 |
10,068円 ( 11,075円 ) | 1日目 |
10,548円 ( 11,603円 ) | 1日目 |
11,027円 ( 12,130円 ) | 1日目 |
11,507円 ( 12,658円 ) | 1日目 |
11,986円 ( 13,185円 ) | 1日目 |
12,466円 ( 13,713円 ) | 1日目 |
12,945円 ( 14,240円 ) | 1日目 |
13,425円 ( 14,768円 ) | 1日目 |
13,904円 ( 15,294円 ) | 1日目 |
14,384円 ( 15,822円 ) | 1日目 |
14,863円 ( 16,349円 ) | 1日目 |
15,342円 ( 16,876円 ) | 1日目 |
15,822円 ( 17,404円 ) | 1日目 |
16,301円 ( 17,931円 ) | 1日目 |
16,781円 ( 18,459円 ) | 1日目 |
17,260円 ( 18,986円 ) | 1日目 |
17,740円 ( 19,514円 ) | 1日目 |
18,219円 ( 20,041円 ) | 1日目 |
18,699円 ( 20,569円 ) | 1日目 |
19,178円 ( 21,096円 ) | 1日目 |
19,658円 ( 21,624円 ) | 1日目 |
20,137円 ( 22,151円 ) | 1日目 |
20,616円 ( 22,678円 ) | 1日目 |
21,096円 ( 23,206円 ) | 1日目 |
21,575円 ( 23,733円 ) | 1日目 |
22,055円 ( 24,261円 ) | 1日目 |
22,534円 ( 24,787円 ) | 1日目 |
23,014円 ( 25,315円 ) | 1日目 |
23,493円 ( 25,842円 ) | 1日目 |
20,750円 ( 22,825円 ) | 1日目 |
23,195円 ( 25,515円 ) | 1日目 |
23,649円 ( 26,014円 ) | 1日目 |
24,104円 ( 26,514円 ) | 1日目 |
24,559円 ( 27,015円 ) | 1日目 |
25,014円 ( 27,515円 ) | 1日目 |
25,468円 ( 28,015円 ) | 1日目 |
25,923円 ( 28,515円 ) | 1日目 |
26,378円 ( 29,016円 ) | 1日目 |
26,833円 ( 29,516円 ) | 1日目 |
27,288円 ( 30,017円 ) | 1日目 |
詳細情報
基本情報
多心・多対ケーブル。
【特長】
・データ伝送の汎用ケーブルです。
【用途】
・コンピューター、周辺機器、事務機など電子機器の内部配線および機器接続用。
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNA20276HB 架橋ポリエチレン UL シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
