沖電線

カメラリンクケーブル CL-Hシリーズ

カタログ |

数量スライド割引
当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 17,193円

税込単価: 18,912円

カメラリンクのフルコンフィグレーションに対応した産業用カメラの画像伝送用ケーブ...

対応機器メーカー
汎用ケーブル
対応機器シリーズ
汎用ケーブル
ハードウェアインターフェース標準規格
Camera Link
コンフィグレーション
フル/ミディアム/ベース
PoCL
対応
カメラ側コネクタ(CN1)
SDR(26ピン)
フレームグラバー側コネクタ(CN2)
SDR(26ピン)
コネクタ形状 CN1/CN2
ストレート/ストレート
ケーブル種別
高摺動対応ケーブル
適用部位
固定部
使用温度範囲 (℃)
-20～75
標準ケーブル色
ベージュ
ペア間スキュー (ps/m)
35以下
伝送距離 (m)
15（at 66MHz)
難燃特性
VW-1

CL-H-SS-P-030

CL-H-SS-P-030の仕様・寸法情報

対応機器メーカー

汎用ケーブル

対応機器シリーズ

汎用ケーブル

ハードウェアインターフェース標準規格

Camera Link

コンフィグレーション

フル/ミディアム/ベース

PoCL

対応

カメラ側コネクタ(CN1)

SDR(26ピン)

フレームグラバー側コネクタ(CN2)

SDR(26ピン)

コネクタ形状 CN1/CN2

ストレート/ストレート

ケーブル種別

高摺動対応ケーブル

ケーブル長(m)

適用部位

固定部

使用温度範囲(℃)

-20～75

標準ケーブル色

ベージュ

ペア間スキュー(ps/m)

35以下

伝送距離(m)

15（at 66MHz)

難燃特性

VW-1

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

カメラリンク CL-Hシリーズの仕様

カメラリンク CL-Hシリーズの外観

※上記の画像はイメージです。実際の商品と異なる場合があります。

コネクタ SDR26ピンストレート（ケーブルタイプ：H）の寸法図

（単位：mm）

製品仕様

-	タイプ	PoCL タイプ
ケーブル	UL	UL758 Style 20276
	定格温度／定格電圧	80℃／30V
	シース材質	PVC
	色	ベージュ
	外径	標準9.1mm
	難燃性	VW-1
完成品	PoCL	対応
	コネクタの種類	SDR（26ピン）
	コネクタ色	黒

性能

伝送距離（目安）：15m（at 66MHz）
スキュー：35ps/m以下

使用環境

適用部位：固定部
使用温度範囲：-20～+75℃
最小曲げ半径（推奨値）※：40mm以上

※最小曲げ半径は、安定的にお使いいただくための推奨値です。

開発秘話

通信ケーブルメーカーとしての伝送線路設計技術と製造技術を活用して、画像伝送用の高速インターフェースケーブルを開発しました。
電磁界解析シミュレーションを繰り返しながら実現した最適化されたケーブル構造が、安定した伝送性能を提供します。

型番リスト

表示件数

型番

CL-H-SS-P-030

ケーブル長

(m)

RoHS?

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

17,193円

( 18,912円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

カメラリンクのフルコンフィグレーションに対応した産業用カメラの画像伝送用ケーブル。
【特長】
・固定部用の標準品です。
・フルコンフィグレーションからベースコンフィグレーションまで伝送方式を問わずご使用頂けます。
・PoCLタイプ。
・コネクタ：SDR（26ピン）。
・コネクタ形状：ストレート。
【特長】
・画像検査装置、監視カメラ、ロボットビジョンシステム、医療用画像検査装置など。
・高解像度の産業用カメラを搭載する画像処理システムに最適。

カタログ

商品TOP

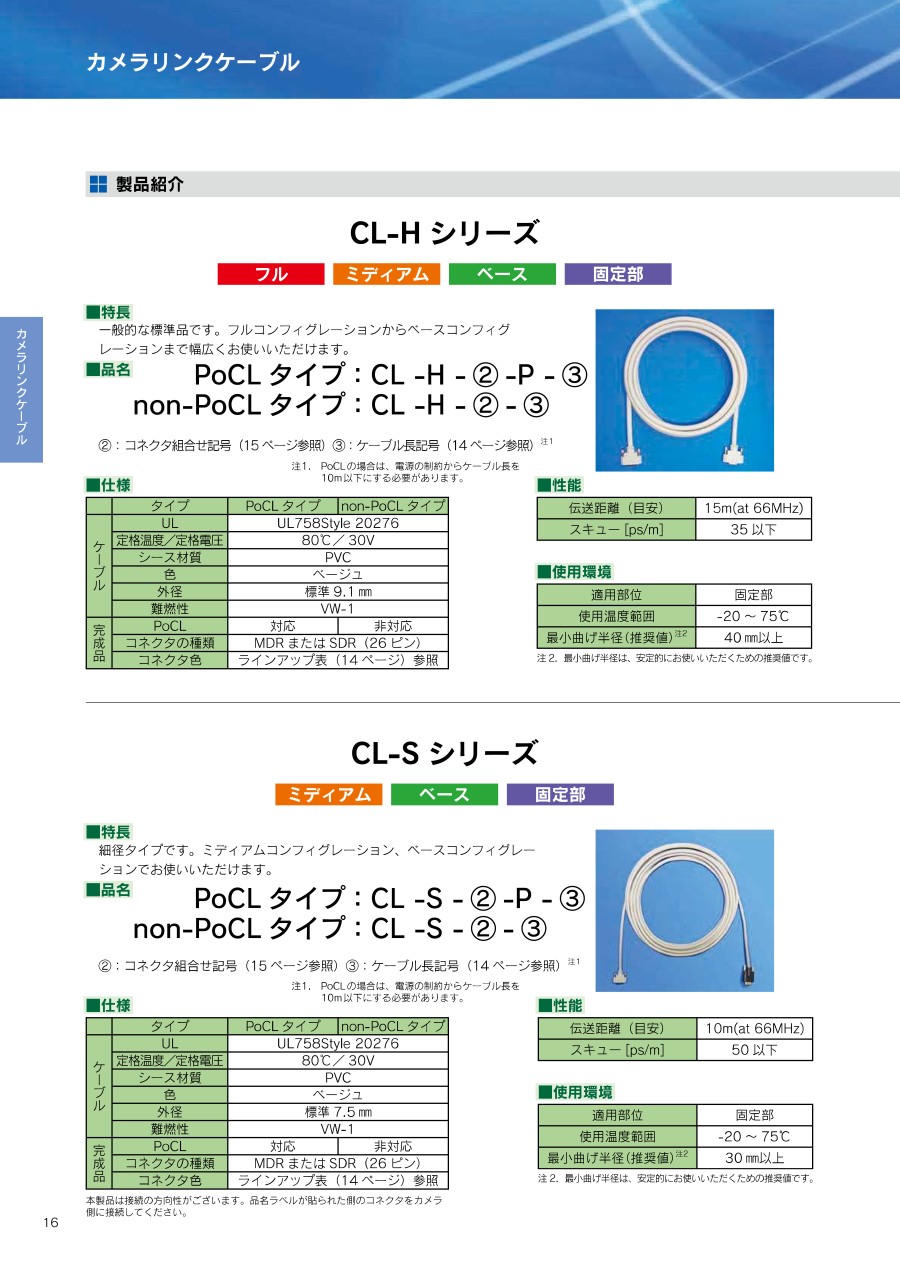

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カメラリンクケーブル CL-Hシリーズの型番CL-H-SS-P-030のページです。型番CL-H-SS-P-030に関する仕様情報を記載しております。

カメラリンクケーブル CL-Hシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q伝送できる長さは、どれくらいですか？

伝送時のクロック周波数やカメラとフレームグラバとの組み合わせによって異なりますが、目安として
66MHz時で10～15m、85MHz時で6～7m程度になります。
