軸保護スペーサー（旧名セットピース）／SS-E
- 通常単価(税別)
- 32円
- 税込単価
- 35円
通常出荷日：在庫品1日目当日出荷可能
【用途】・小型モーター軸のキズ防止【材質】快削黄銅（C3604BD）カドミウム含有量75ppm未満【処...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
SS-503Eの仕様・寸法情報
商品情報
外形図
製品仕様
・RoHS対応製品
・軸保護用
・細目ネジ用
規格表
| 使用ネジ | D | C | メネジ内径 （参考値） | L | 型 番 |
|---|---|---|---|---|---|
| M2 | 1.5 | 0.2 | 1.70 | 1 | SS-201E |
| 1.5 | SS-201.5E | ||||
| M2.6 | 2.0 | 0.2 | 2.18 | 1 | SS-261E |
| 2 | SS-262E | ||||
| M3 | 2.3 | 0.2 | 2.58 | 1 | SS-301E |
| 2 | SS-302E | ||||
| M4 | 3.2 | 0.2 | 3.40 | 1 | SS-401E |
| 2 | SS-402E | ||||
| M5 | 4.2 | 0.3 | 4.40 | 2 | SS-502E |
| 3 | SS-503E |
使用例
軸保護スペーサー
小型モーター軸のキズ防止
軸保護スペーサーで軸のフライス加工の省略。
丸軸に直接ネジ止めを施工するとキズがつきます。
軸保護スペーサーで軸のキズ防止ができます。
詳細情報
基本情報
【用途】
・小型モーター軸のキズ防止
【材質】快削黄銅（C3604BD）カドミウム含有量75ppm未満
【処理】脱脂
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

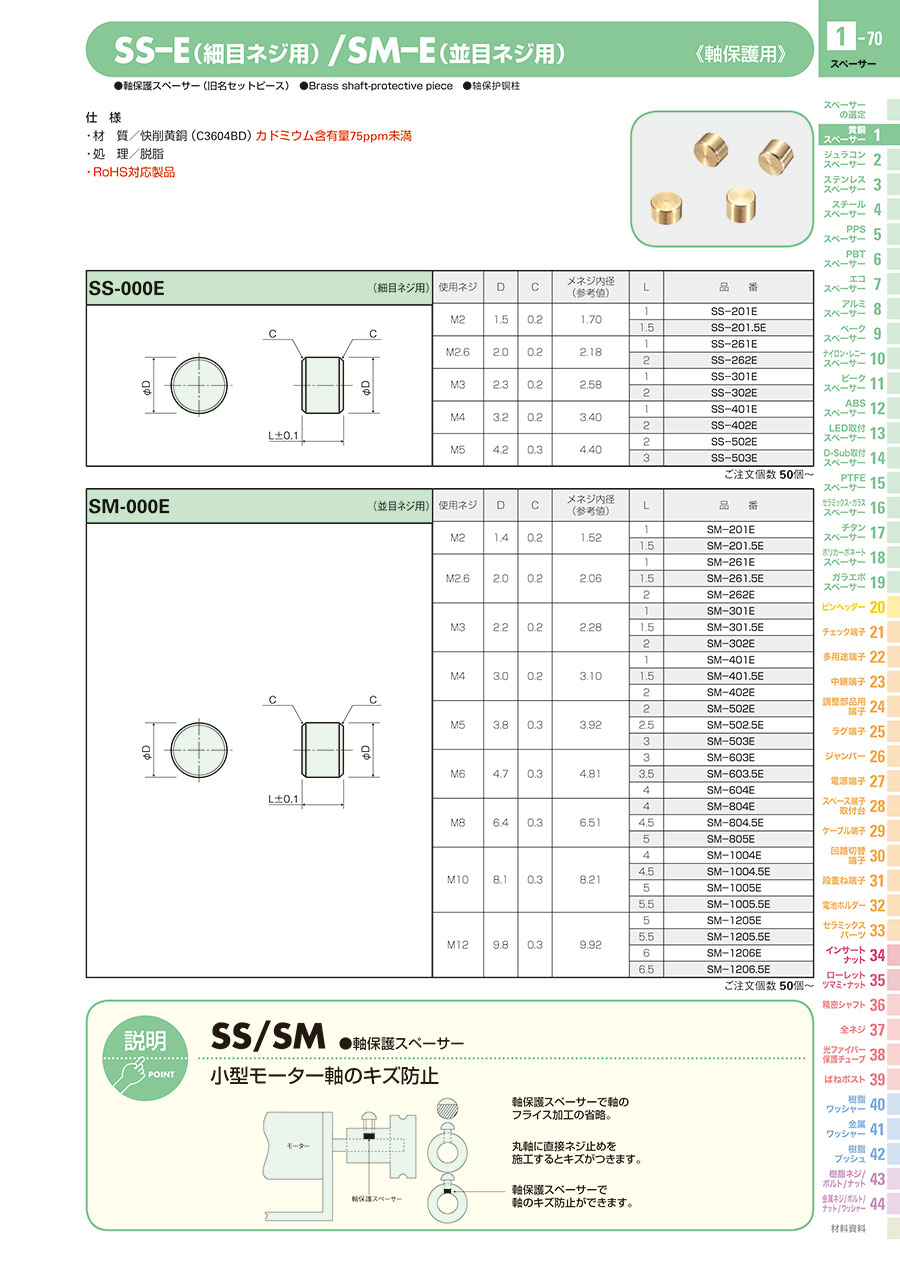

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
軸保護スペーサー（旧名セットピース）／SS-Eの型番SS-503Eのページです。
型番SS-503Eに関する仕様情報を記載しております。
