ワンタッチスペーサー／WN-F
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
WN-00F （両PC板用）
製品仕様
- RoHS対応製品
規格表
| A | B | C | 型番 |
|---|---|---|---|
| 3.2 | 7.6 | 4.4 | WN-03F |
| 5.0 | 9.4 | 6.2 | WN-05F |
| 6.4 | 10.8 | 7.6 | WN-06F |
| 8.0 | 12.4 | 9.2 | WN-08F |
| 9.5 | 13.9 | 10.7 | WN-10F |
| 11.2 | 15.6 | 12.4 | WN-11F |
| 12.0 | 16.4 | 13.2 | WN-12F |
| 15.0 | 19.4 | 16.2 | WN-15F |
| 17.0 | 21.4 | 18.2 | WN-17F |
| 20.2 | 24.6 | 21.4 | WN-20F |
| 25.4 | 29.8 | 26.6 | WN-25F |
基板間寸法
C寸法はPC板1.6tを上下にはさみ込んだ時の内寸です。
C寸法は使用するPC板の厚さにより変わります。
基板間寸法：C＝A寸法+（2.5-シャーシ厚）

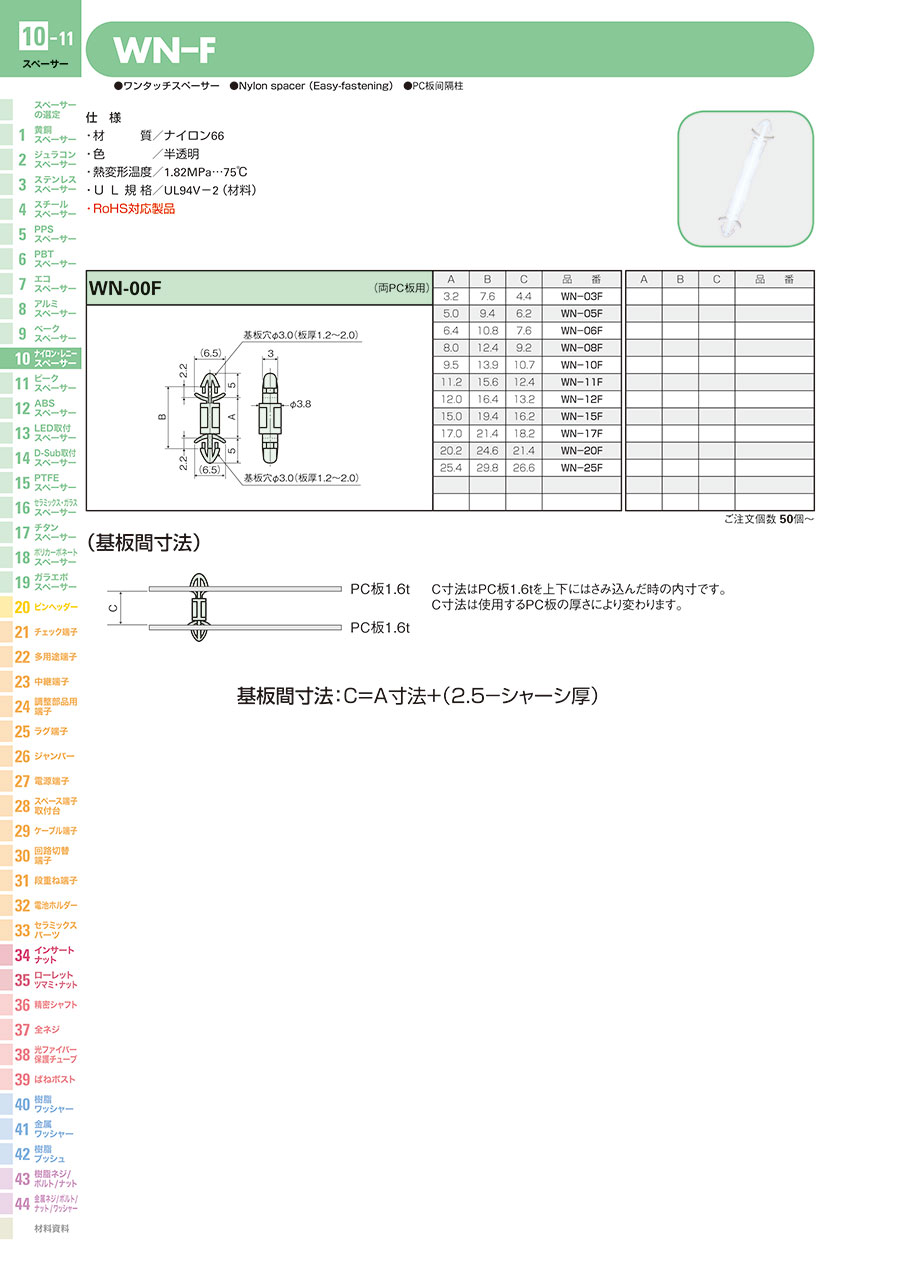

カタログ
