ワンタッチスペーサー／WN-D
- 通常単価(税別)
- 22円～335円
- 税込単価
- 24円～369円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【材質】ナイロン66【色】半透明【熱変形温度】1.82MPa…75℃【UL規格】UL94V-2（材料）
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
WN-00D（シャーシ・PC板用）
製品仕様
- RoHS対応製品
規格表
| A | B | C | 型番 |
|---|---|---|---|
| 4.8 | 8.9 | 5.7 | WN-05D |
| 6.4 | 10.5 | 7.3 | WN-06D |
| 8.0 | 12.1 | 8.9 | WN-08D |
| 9.6 | 13.7 | 10.5 | WN-10D |
| 12.7 | 16.8 | 13.6 | WN-13D |
| 16.0 | 20.1 | 16.9 | WN-16D |
基板間寸法
C寸法はシャーシ1.6t、PC板1.6tを上下にはさみ込んだ時の内寸です。
C寸法は使用するシャーシ、PC板の厚さにより変わります。
基板間寸法：C＝A寸法+（2.5-シャーシ厚）
詳細情報
基本情報
【材質】ナイロン66
【色】半透明
【熱変形温度】1.82MPa…75℃
【UL規格】UL94V-2（材料）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

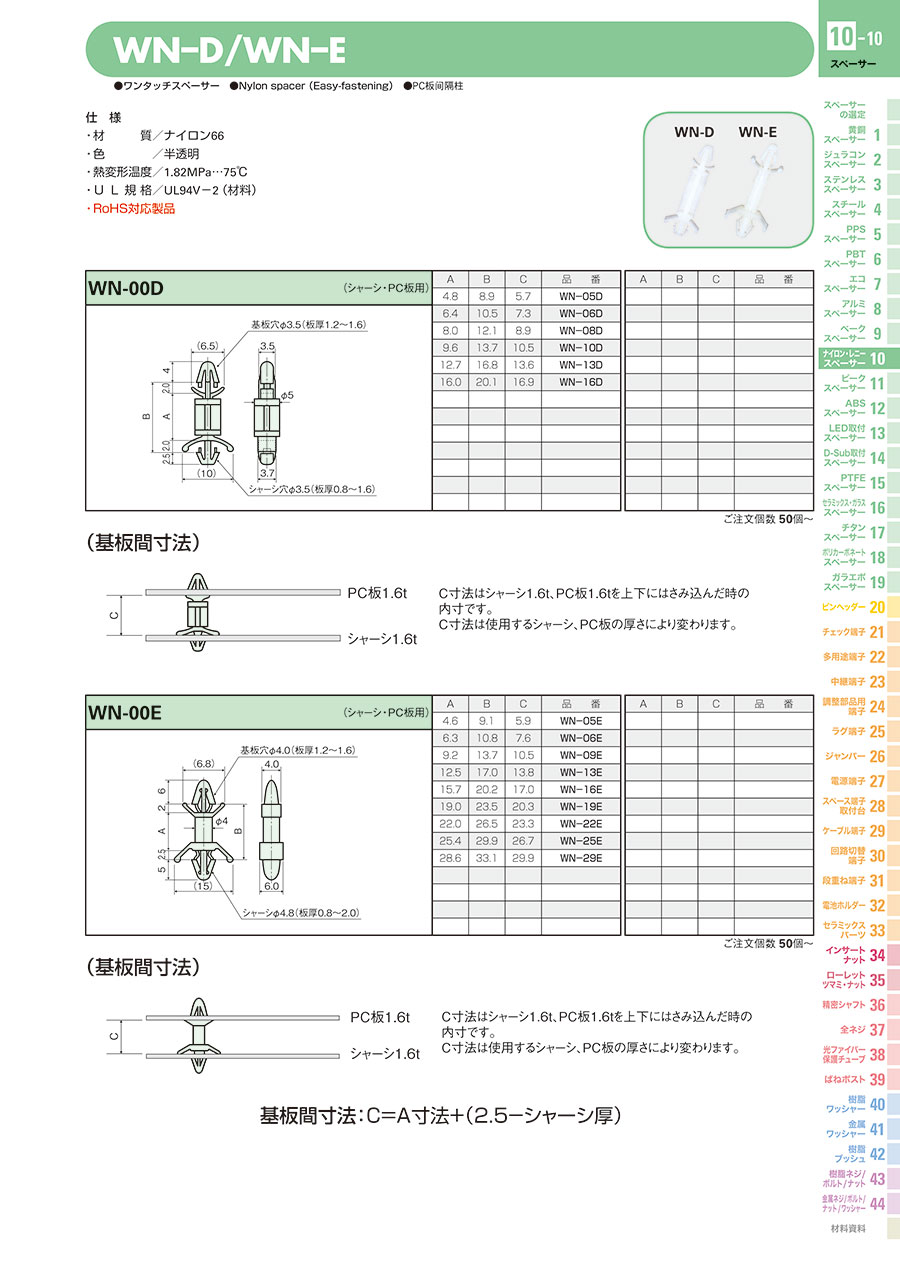

カタログ
