メカニカル部品技術窓口
黄銅スペーサー（丸型・子基板2段重ねハンダ取付用）／TRT（TR）-E
- 通常単価(税別)
- 37円～61円
- 税込単価
- 41円～67円
【用途】・超小型で、電気機能と機械機能を保有したスペーサーです・ハンダ槽組立、...
詳細情報を確認する商品情報

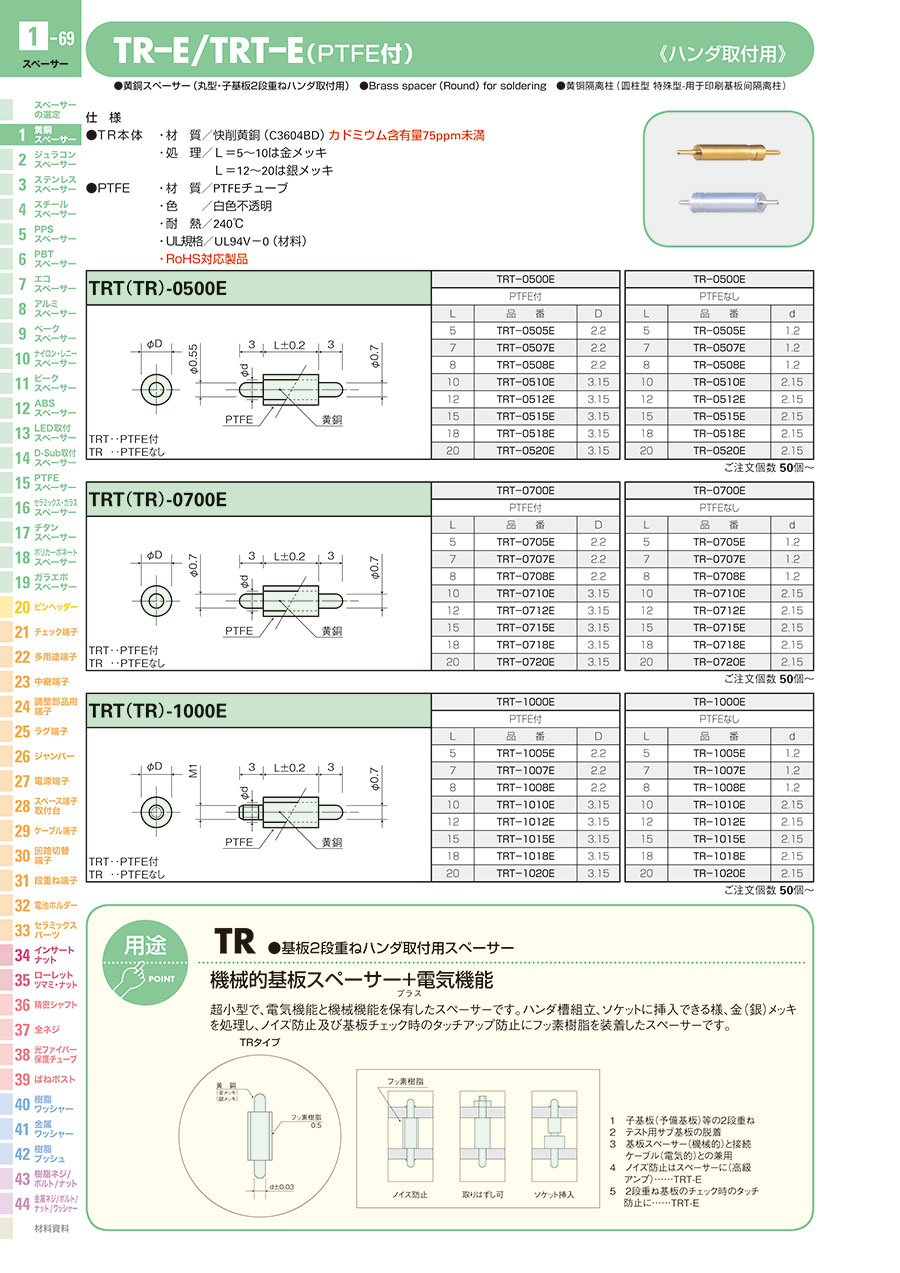

外形図
TRT（TR）-0500E
TRT（TR）-0700E
TRT（TR）-1000E
製品仕様
- RoHS対応製品
規格表
| TRT-0500E | TR-0500E | ||||
|---|---|---|---|---|---|
| PTFE付 | PTFEなし | ||||
| L | 型番 | D | L | 型番 | d |
| 5 | TRT-0505E | 2.2 | 5 | TR-0505E | 1.2 |
| 7 | TRT-0507E | 2.2 | 7 | TR-0507E | 1.2 |
| 8 | TRT-0508E | 2.2 | 8 | TR-0508E | 1.2 |
| 10 | TRT-0510E | 3.15 | 10 | TR-0510E | 2.15 |
| 12 | TRT-0512E | 3.15 | 12 | TR-0512E | 2.15 |
| 15 | TRT-0515E | 3.15 | 15 | TR-0515E | 2.15 |
| 18 | TRT-0518E | 3.15 | 18 | TR-0518E | 2.15 |
| 20 | TRT-0520E | 3.15 | 20 | TR-0520E | 2.15 |
| TRT-0700E | TR-0700E | ||||
|---|---|---|---|---|---|
| PTFE付 | PTFEなし | ||||
| L | 型番 | D | L | 型番 | d |
| 5 | TRT-0705E | 2.2 | 5 | TR-0705E | 1.2 |
| 7 | TRT-0707E | 2.2 | 7 | TR-0707E | 1.2 |
| 8 | TRT-0708E | 2.2 | 8 | TR-0708E | 1.2 |
| 10 | TRT-0710E | 3.15 | 10 | TR-0710E | 2.15 |
| 12 | TRT-0712E | 3.15 | 12 | TR-0712E | 2.15 |
| 15 | TRT-0715E | 3.15 | 15 | TR-0715E | 2.15 |
| 18 | TRT-0718E | 3.15 | 18 | TR-0718E | 2.15 |
| 20 | TRT-0720E | 3.15 | 20 | TR-0720E | 2.15 |
| TRT-1000E | TR-1000E | ||||
|---|---|---|---|---|---|
| PTFE付 | PTFEなし | ||||
| L | 型番 | D | L | 型番 | d |
| 5 | TRT-1005E | 2.2 | 5 | TR-1005E | 1.2 |
| 7 | TRT-1007E | 2.2 | 7 | TR-1007E | 1.2 |
| 8 | TRT-1008E | 2.2 | 8 | TR-1008E | 1.2 |
| 10 | TRT-1010E | 3.15 | 10 | TR-1010E | 2.15 |
| 12 | TRT-1012E | 3.15 | 12 | TR-1012E | 2.15 |
| 15 | TRT-1015E | 3.15 | 15 | TR-1015E | 2.15 |
| 18 | TRT-1018E | 3.15 | 18 | TR-1018E | 2.15 |
| 20 | TRT-1020E | 3.15 | 20 | TR-1020E | 2.15 |
使用例
基板2段重ねハンダ取付用スペーサー
機械的基板スペーサー+電気機能
超小型で、電気機能と機械機能を保有したスペーサーです。ハンダ槽組立、ソケットに挿入できる様、金（銀）メッキを処理し、ノイズ防止及び基板チェック時のタッチアップ防止にふっ素樹脂を装着したスペーサーです。
1 子基板（予備基板）等の2段重ね
2 テスト用サブ基板の脱着
3 基板スペーサー（機械的）と接続ケーブル（電気的）との兼用
4 ノイズ防止はスペーサーに（高級アンプ）……TRT-E
5 2段重ね基板のチェック時のタッチ防止に……TRT-E
詳細情報
基本情報
【用途】
・超小型で、電気機能と機械機能を保有したスペーサーです
・ハンダ槽組立、ソケットに挿入できる様、金（銀）メッキを処理し、ノイズ防止及び基板チェック時のタッチアップ防止にふっ素樹脂を装着した高級スペーサーです
TR本体
【材質】快削黄銅（C3604BD）カドミウム含有量75ppm未満
【処理】L=5～10は金メッキ L=12～20は銀メッキ
PTFE
【材質】PTFEチューブ
【色】白色不透明
【耐熱温度】240℃
【UL規格】UL94V-0（材料）
