電磁接触器 SD-T（非可逆）直流操作形

Name: 電磁接触器 SD-T（非可逆）直流操作形
Brand: 三菱電機
SKU: 222005942668
Rating: 4.7 (4 reviews)

カタログ |

通常単価(税別): 3,190円～27,970円

税込単価: 3,509円～30,767円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

操作コイルを直流専用としたものです。【特長】・操作コイルを別電源などで直流操作する場合に使用できます・...

詳細を確認

4.74.7

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

三菱電機

S-Tシリーズ（非可逆）電磁接触器

通常価格(税別)： 1,990円 (税込価格：2,189円)

通常出荷日：在庫品1日目

よく一緒に見られています

三菱電機

高感度コンタクタ電磁接触器 SD-Q/QRシリーズ

通常価格(税別)： 3,677円 (税込価格：4,045円)

通常出荷日：在庫品1日目

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SD-Tシリーズの特長

・横幅寸法小形化：
多くの定格で電磁接触器の小形化を実現。

・うなりのない直流電磁石：
直流専用の全電圧を直接印加する方式で、コイルの抵抗分だけで電流を制限しているため突入電流がなく動作が安定。

製品仕様

種別			電磁接触器
製品（電磁接触器）			非可逆式電磁接触器
シリーズ			SD-T
可逆運転			不可能（非可逆）
操作コイル	操作電圧種類		直流
	特性	消費電力 *	9W（SD-T35/T35SA/T35BC/T50） 18W（SD-T65/T80） 24W（SD-T100）
		コイル電流	90mA（SD-T35/T35SA/T35BC/T50） 180mA（SD-T65/T80） 240mA（SD-T100）
		コイル時定数 *	40ms（SD-T35/T35SA/T35BC/T50） 65ms（SD-T65/T80） 80ms（SD-T100）
操作コイル用サージ吸収			あり	SD-T12/T20/T21/T32/T35/T50（BC）SA、SD-T12/T20SASQ
操作コイル用サージ吸収			なし	SD-T12/T20/T21/T32/T35/T50（BC）、T65/T80/T100、SD-T12/T20SQ
充電部保護カバー			あり	SD-T12/T20/T21/T32/T35/T50（BC）、SD-T12/T20/T21/T32/T35/T50（BC）SA、SD-T12/T20（SA）SQ
充電部保護カバー			なし	SD-T65/T80/T100
配線合理化端子機能			あり	SD-T12/T20/T21/T32/T35/T50BC（SA）
配線合理化端子機能			なし	SD-T12/T20/T21/T32/T35/T50/T65/T80/T100、SD-T12/T20/T21/T32/T35/T50SA
製品取付方法			ねじ・DINレール（SD-T12/T20/T21/T32/T35/T50（BC）、SD-T12/T20/T21/T32/T35/T50（BC）SA、SD-T12/T20（SA）SQ ねじ（SD-T65/T80/T100）
主回路電圧			AC200～220V、AC380～440V、AC500～550V

* 操作コイルの消費電力、時定数は平均値です。

製品仕様

SD-T12（BC）（SQ）/SD-T20（BC）（SQ）の外観

重量：0.42kg

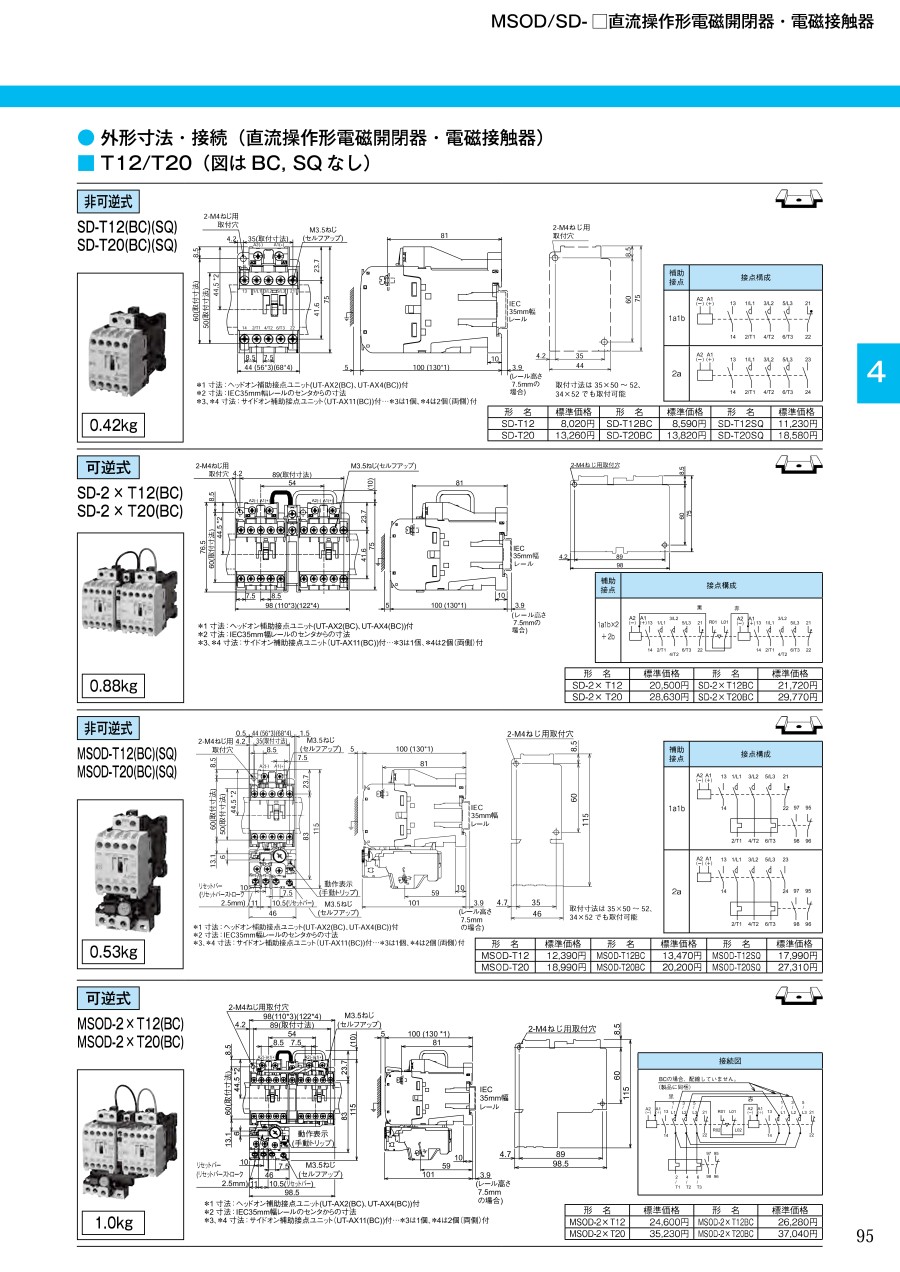

SD-T12（BC）（SQ）/SD-T20（BC）（SQ）の寸法図

*1寸法：ヘッドオン補助接点ユニット（UT-AX2（BC）、UT-AX4（BC））付
*2寸法：IEC35mm幅レールのセンタからの寸法
*3、*4寸法：サイドオン補助接点ユニット（UT-AX11（BC））付・・・*3は1個、*4は2個（両側）付

SD-T12（BC）（SQ）/SD-T20（BC）（SQ）の寸法図

SD-T12（BC）（SQ）/SD-T20（BC）（SQ）の接点構成

製品仕様

SD-T35（BC）/SD-T50（BC）の外観

重量：0.85kg

SD-T35（BC）/SD-T50（BC）の寸法図

*1寸法：ヘッドオン補助接点ユニット（UT-AX2（BC）、UT-AX4（BC））付
*2寸法：IEC35mm幅レールのセンタからの寸法
*3寸法：サイドオン補助接点ユニット（UT-AX11（BC））1個付
*4寸法：サイドオン補助接点ユニット（UT-AX11（BC））2個（両側）付

SD-T35（BC）/SD-T50（BC）の寸法図

SD-T35（BC）/SD-T50（BC）の接点構成

製品仕様

SD-T65（CW）/SD-T80（CW）の外観

重量：2.1kg

SD-T65（CW）/SD-T80（CW）の寸法図

*1寸法：ヘッドオン補助接点ユニット（UN-AX2、UT-AX4）付
*2寸法：サイドオン補助接点ユニット（UN-AX11）1個付
*3寸法：サイドオン補助接点ユニット（UN-AX11）2個（両側）付

SD-T65（CW）/SD-T80（CW）の寸法図

SD-T65（CW）/SD-T80（CW）の接点構成

※ その他型番の仕様につきましてはカタログをご覧ください。
