セレクタスイッチ（照光タイプ） A30NWシリーズ
- 通常単価(税別)
- 1,928円～2,560円特別価格
- 税込単価
- 2,121円～2,816円特別価格
Φ30mm セレクタスイッチ。短胴化、配線方向変更による制御盤の小型化を実現。簡単配線のプッシュインP...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
φ30（直径30mm）セレクタスイッチ（照光タイプ）A30NWシリーズの特長
形A30NS 2ノッチの外観
形A30NS 3ノッチの外観
定格／性能（操作部・LEDランプ・取付台・スイッチユニット・点灯ユニットと組み合わせた状態）
性能
| 項目 種類 | セレクタスイッチ | |
|---|---|---|
| 照光タイプ | ||
| 許容操作ひん度 | 機械的 | 最大30回/min |
| 電気的 | 最大30回/min | |
| 絶縁抵抗 | 照光タイプの点灯ユニットは除く | |
| 接触抵抗 | 100mΩ以下（初期値） | |
| 耐電圧 | 同極端子間 | 照光タイプの点灯ユニットは除く |
| 各端子とアース間 | AC2,500V 50/60Hz 1min（初期値） | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm（接点開離1ms以内） |
| 衝撃 | 誤動作 | 最大1,000m/s2 （接点開離1ms以内） |
| 耐久性 | 機械的 | 50万回以上（3ノッチの場合は30万回以上） |
| 電気的 | 50万回以上（3ノッチの場合は30万回以上）（AC250V 3A、力率COSθ=0.4 誘導負荷にて） | |
| 使用周囲温度＊1 | -25～+55℃ | |
| 使用周囲湿度 | 35～85%RH | |
| 保存周囲温度＊1 | -40～+80℃ | |
| 保護構造＊2 | IP66準拠 | |
| 感電保護クラス | ClassII | |
| PT（I トラッキング特性） | 175 | |
| 汚染度（使用環境） | 3（EN 60947-5-1） | |
| 質量 | 約75g（1NC／1NOの場合） | |
- *1ただし、氷結、結露のないこと。
- *2パネル前面からの保護構造です。
動作特性（1NC／1NO接点の場合）
| 項目 種類 | セレクタスイッチ | |
|---|---|---|
| 手動復帰 | 自動復帰 | |
| 全体の動きに必要なトルク最大TTF | 0.6N･m | 0.6N・m |
| 全体の動きTT | 2ノッチ約90゜（3ノッチ約45゜） | |
| もどりのトルクRF | 最大0.5N･m | - |
外形図
2ノッチ（金属ベゼル）
（単位：mm）
形A30N□-2M□-□□A-Gの外形寸法図（01）
（単位：mm）
形A30N□-2M□-□□A-Gの外形寸法図（02）
3ノッチ（金属ベゼル）
（単位：mm）
形A30N□-3M□-□□A-Gの外形寸法図
（単位：mm）
形A30N□-3M□-□□A-Pの外形寸法図
連結時の奥行き寸法
（単位：mm）
ねじ端子台タイプの外形寸法図
2接点ユニット取付時の奥行き寸法
（単位：mm）
プッシュインPlus端子台タイプの外形寸法図
定格／性能
安全規格認証定格
- UL508（File No.E76675）、CSA C22.2 No.14
6A 240VAC、10A 120VAC - TÜV（EN60947-5-1 ） AC-15 3A 240VAC
DC-13 4A 24VDC - CCC（GB14048.5） AC-15 3A 240VAC
DC-13 4A 24VDC
準用規格
UL1059、UL486E（プッシュインPlus端子台タイプ）
定格 接点（一般負荷用）
| 定格絶縁電圧 | 600V | |||||
|---|---|---|---|---|---|---|
| 定格通電電流 | 10A | |||||
| 定格電圧 | 24V | 120V | 240V | 380V | 440V | |
| 交流50/60Hz | 抵抗負荷（AC-12） | 10A | 10A | 6A | 2A | 2A |
| 誘導負荷（AC-15） | 10A | 6A | 3A | 1.9A | 1.6A | |
| 直流 | 抵抗負荷（DC-12） | 8A | 2.2A | 1.1A | - | - |
| 誘導負荷（DC-13） | 4A | 1.1A | 0.55A | - | - | |
注1.上記定格は、以下の条件で試験を行った場合です。
- 1.周囲温度：20±2℃
- 2.周囲湿度：65±5%RH
- 3.操作頻度：30回/min
注2.最小適用負荷
DC5V、6mA 抵抗負荷
使用可能領域は、使用条件・負荷の種類によって変動することがあります。
- ※ 最小適用負荷はN水準参考値としています。これは信頼水準60%（λ60）での故障水準のレベルで表しています。（JIS C5003） λ60=0.5×10-6／回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表しています。
LEDランプ
| 定格電圧 | 使用電圧 | 電流値 |
|---|---|---|
| 6V AC/DC | 6V AC/DC ±10% | 約11mA（赤、橙、黄、青） 約5mA（白、緑） |
| 12V AC/DC | 12V AC/DC ±10% | 約12mA（赤、橙、黄、青） 約5mA（白、緑） |
| 24V AC/DC | 24V AC/DC ±10% | 約12mA（赤、橙、黄、青） 約5mA（白、緑） |
| 100V AC | 100V AC ±10% | 約12mA（赤、橙、黄、青） 約5mA（白、緑） |
| 110V AC | 110V AC ±10% | |
| 120V AC | 100V AC～130V AC | |
| 200V AC | 200V AC ±10% | 約12mA（赤、橙、黄、青） 約5mA（白、緑） |
| 220V AC | 220V AC ±10% | |
| 230V AC | 230V AC ±10% | |
| 240V AC | 220～250V AC |
- ※ その他仕様につきましてはカタログを参照してください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,928円482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
1,928円1,349円 ( 1,484円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
2,560円 ( 2,816円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

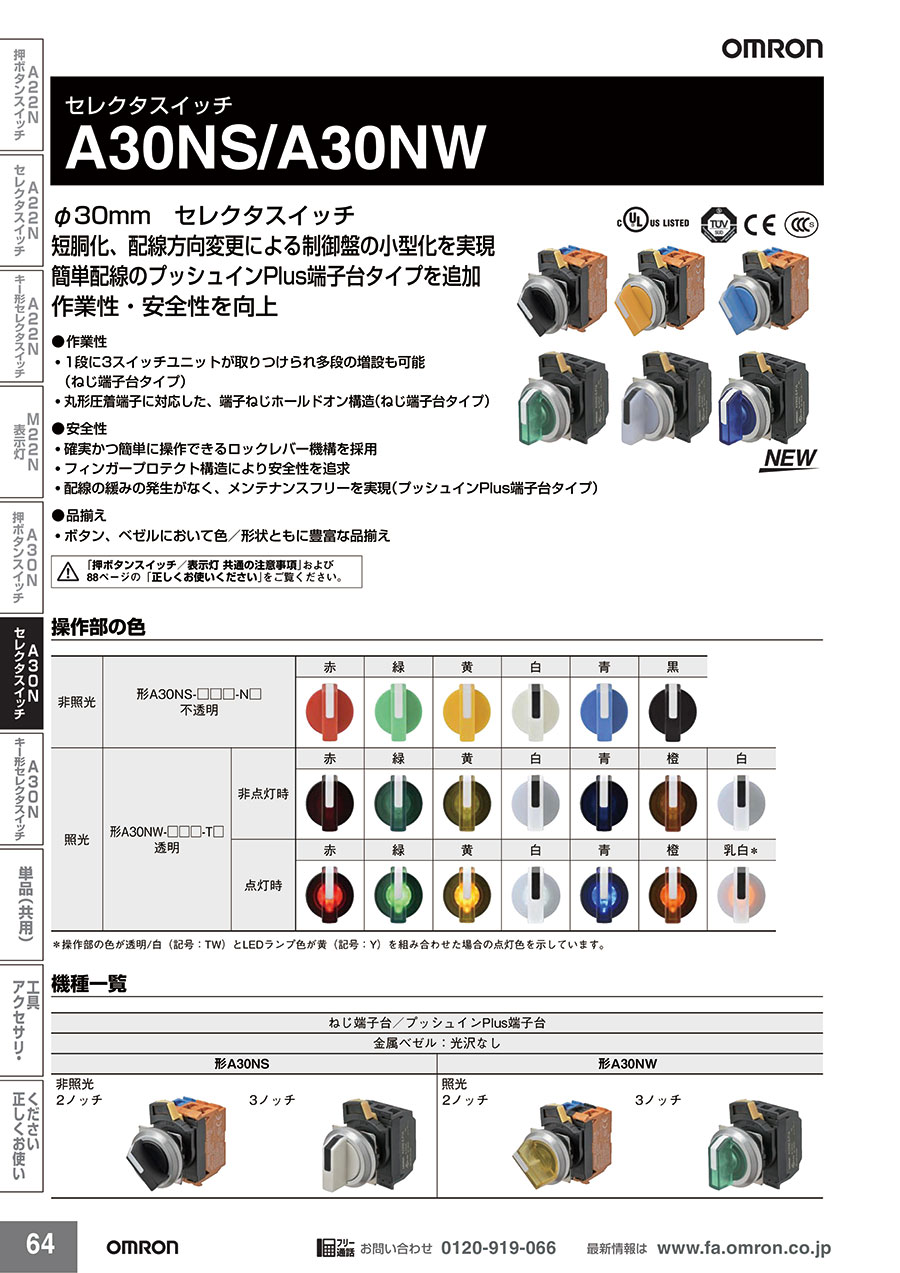

Φ30mm セレクタスイッチ。短胴化、配線方向変更による制御盤の小型化を実現。
簡単配線のプッシュインPlus端子台タイプを追加。作業性・安全性を向上。
【作業性】
・1段に3スイッチユニットが取りつけられ多段の増設も可能（ねじ端子台タイプ）。
・丸形圧着端子に対応した、端子ねじホールドオン構造（ねじ端子台タイプ）。
【安全性】
・確実かつ簡単に操作できるロックレバー機構を採用。
・フィンガープロテクト構造により安全性を追求。
・配線の緩みの発生がなく、メンテナンスフリーを実現（プッシュインPlus端子台タイプ）。
【品揃え】
・ボタン、ベゼルにおいて色／形状ともに豊富な品揃え。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
