キー形セレクタスイッチ A30NKシリーズ
- 通常単価(税別)
- 1,818円
- 税込単価
- 2,000円
Φ30mm キー形セレクタスイッチ。短胴化、配線方向変更による制御盤の小型化を実現。簡単配線のプッシュ...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
A30NK-3MM-01CA-G201の仕様・寸法情報
商品情報
φ30（直径30mm）キー形セレクタスイッチ A30NKシリーズの特長
操作角度：2ノッチ
操作角度：3ノッチ
定格／性能
性能
| 項目 種類 | キー形セレクタスイッチ | |
|---|---|---|
| 許容操作ひん度 | 機械的 | 最大30回/min |
| 電気的 | 最大30回/min | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 接触抵抗 | 100mΩ以下（初期値） | |
| 耐電圧 | 同極端子間 | AC2,500V 50／60Hz 1min（初期値） |
| 各端子とアース間 | AC2,500V 50／60Hz 1min（初期値） | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm（接点開離1ms以内） |
| 衝撃 | 誤動作 | 最大1,000m/s2（接点開離1ms以内） |
| 耐久性 | 機械的 | 50万回以上（3ノッチの場合は30万回以上） |
| 電気的 | 50万回以上（3ノッチの場合は30万回以上）（AC250V 3A、力率COSθ=0.4 誘導負荷にて） | |
| 使用周囲温度*1 | -25～+70℃ | |
| 使用周囲湿度 | 35～85%RH | |
| 保存周囲温度*1 | -40～+80℃ | |
| 保護構造*2 | IP66準拠 | |
| 感電保護クラス | Class2 | |
| PTI（トラッキング特性） | 175 | |
| 汚染度（使用環境） | 3（EN 60947-5-1） | |
| 質量 | 約75g（1NC／1NOの場合） | |
- *1ただし、氷結、結露のないこと。
- *2パネル前面からの保護構造です。
動作特性（1NC／1NO接点の場合）
| 項目 種類 | キー形セレクタスイッチ | |
|---|---|---|
| 手動復帰 | 自動復帰 | |
| 全体の動きに必要なトルク最大TTF | 0.6N･m | 0.6N･m |
| 全体の動きTT | 2ノッチ約90°（3ノッチ約45°） | |
| もどりのトルクRF | 最大0.5N･m | - |
外形図
2ノッチ（金属ベゼル）
（単位：mm）
形A30NK-2M□-01□A-Gの外形寸法図
（単位：mm）
形A30NK-2M□-01□A-Pの外形寸法図
3ノッチ（金属ベゼル）
（単位：mm）
形A30NK-3M□-01□A-Gの外形寸法図
（単位：mm）
形A30NK-3M□-01□A-Pの外形寸法図
連結時の奥行き寸法
（単位：mm）
ねじ端子台タイプの外形寸法図
2接点ユニット取付時の奥行き寸法
（単位：mm）
プッシュインPlus端子台タイプの外形寸法図
定格／性能
安全規格認証定格
- UL508（File No.E76675）、CSA C22.2 No.14
6A 240VAC、10A 120VAC - TÜV（EN60947-5-1）
AC-15 3A 240VAC
DC-13 4A 24VDC - CCC（GB14048.5）
AC-15 3A 240VAC
DC-13 4A 24VDC
準用規格
UL1059、UL486E（プッシュインPlus端子台タイプ）
定格 接点（一般負荷用）
| 定格絶縁電圧 | 600V | |||||
|---|---|---|---|---|---|---|
| 定格通電電流 | 10A | |||||
| 定格電圧 | 24V | 120V | 240V | 380V | 440V | |
| 交流50／60Hz | 抵抗負荷（AC-12） | 10A | 10A | 6A | 2A | 2A |
| 誘導負荷（AC-15） | 10A | 6A | 3A | 1.9A | 1.6A | |
| 直流 | 抵抗負荷（DC-12） | 8A | 2.2A | 1.1A | - | - |
| 誘導負荷（DC-13） | 4A | 1.1A | 0.55A | - | - | |
注1.上記定格は、以下の条件で試験を行った場合です。
- 1.周囲温度：20±2℃
- 2.周囲湿度：65±5%RH
- 3.操作頻度：30回/min
注2.最小適用負荷
DC5V、6mA 抵抗負荷
使用可能領域は、使用条件・負荷の種類によって変動することがあります。
- ※ 最小適用負荷はN水準参考値としています。これは信頼水準60%（λ60）での故障水準のレベルで表しています。（JIS C 5003）
λ60=0.5×10-6/回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表しています。
- ※ その他仕様、外形寸法図につきましてはカタログを参照してください。
詳細情報
基本情報

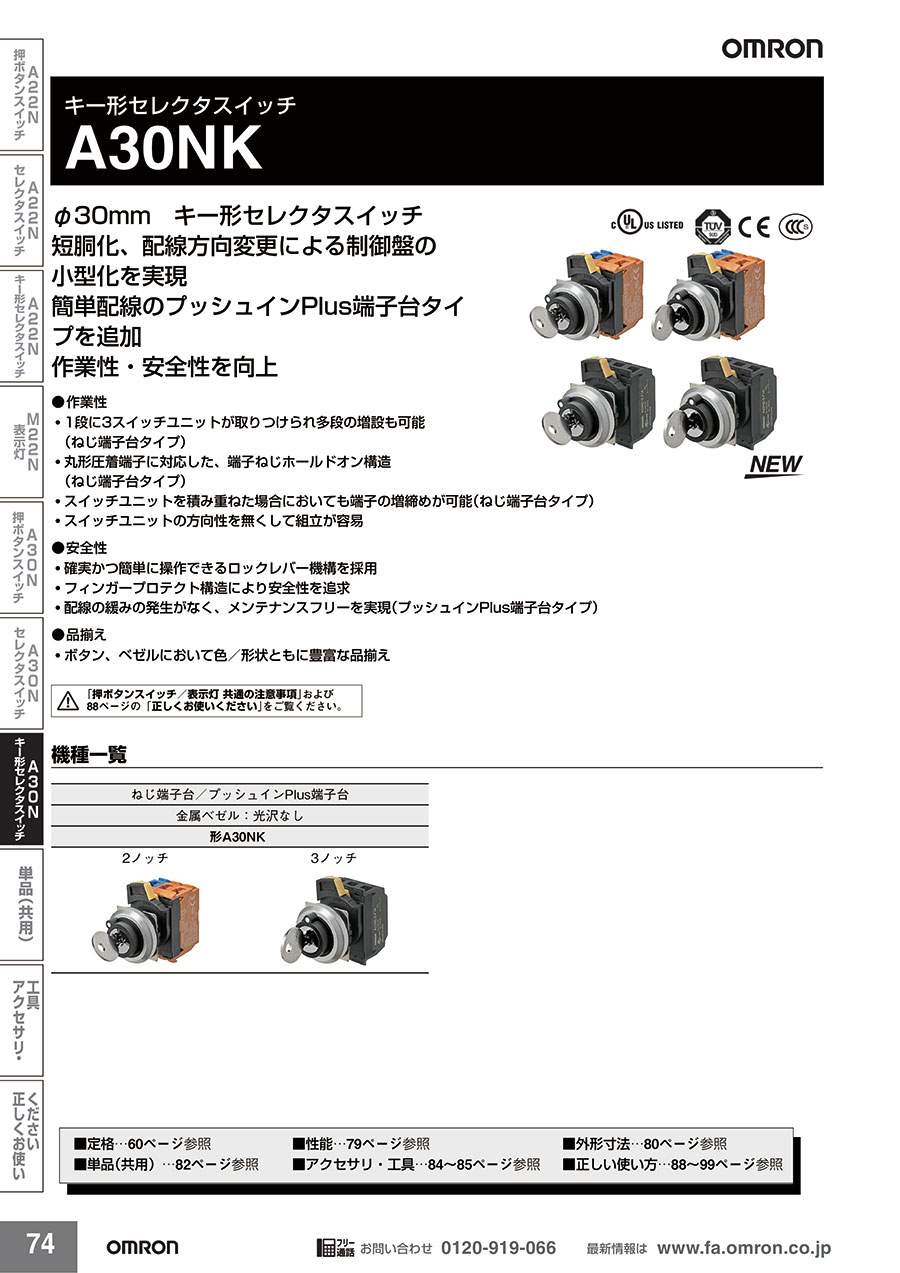

Φ30mm キー形セレクタスイッチ。短胴化、配線方向変更による制御盤の小型化を実現。
簡単配線のプッシュインPlus端子台タイプを追加。作業性・安全性を向上。
【作業性】
・1段に3スイッチユニットが取りつけられ多段の増設も可能（ねじ端子台タイプ）。
・丸形圧着端子に対応した、端子ねじホールドオン構造（ねじ端子台タイプ）。
・スイッチユニットを積み重ねた場合においても端子の増締めが可能（ねじ端子台タイプ）。
・スイッチユニットの方向性を無くして組立が容易。
【安全性】
・確実かつ簡単に操作できるロックレバー機構を採用。
・フィンガープロテクト構造により安全性を追求。
・配線の緩みの発生がなく、メンテナンスフリーを実現（プッシュインPlus端子台タイプ）。
【品揃え】
・ボタン、ベゼルにおいて色／形状ともに豊富な品揃え。
