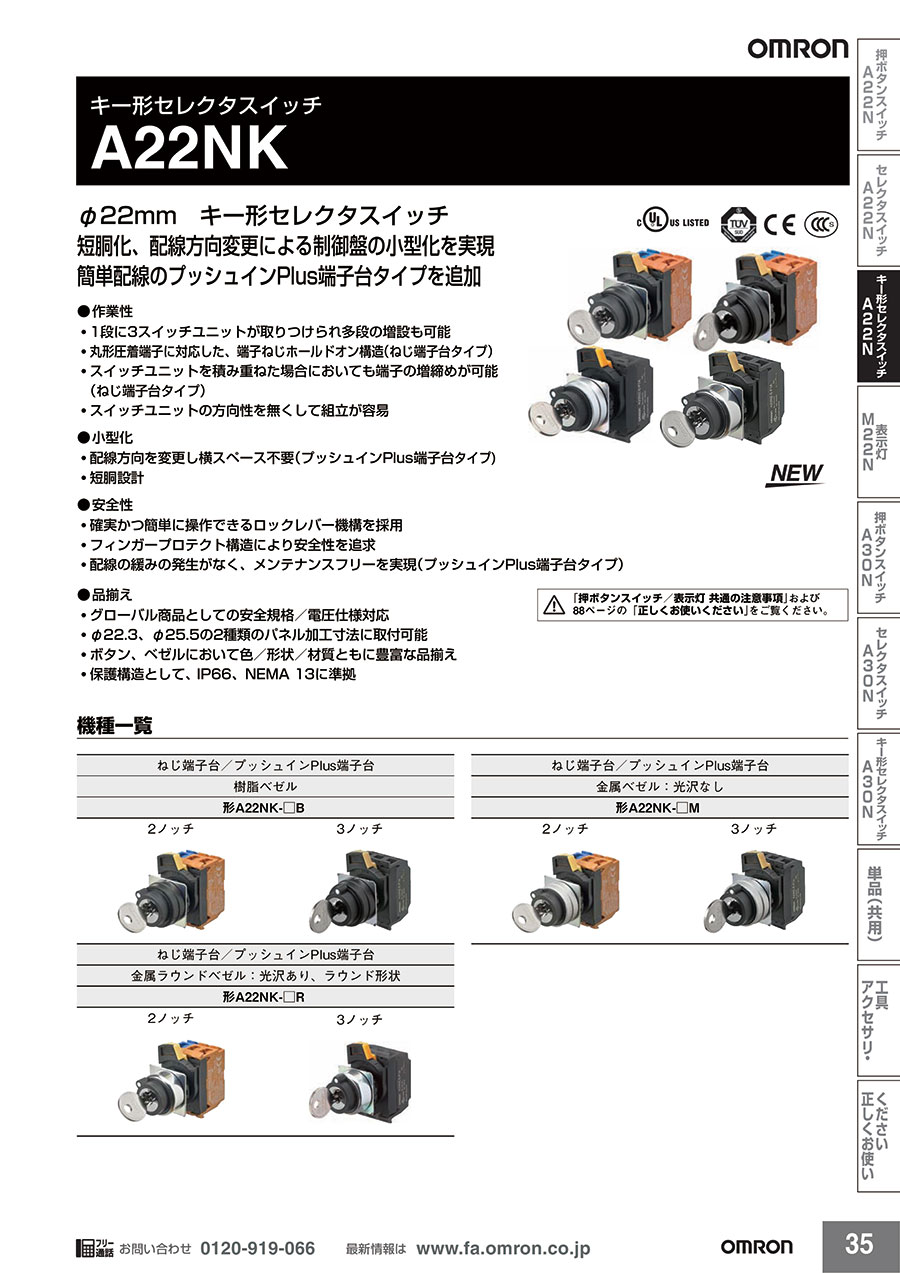

キー形セレクタスイッチ A22NKシリーズ

φ22（直径22mm） キー形セレクタスイッチ A22NKシリーズの特長

操作角度：2ノッチ

操作角度：3ノッチ

定格／性能

性能

• *1ただし、氷結、結露のないこと。
• *2パネル前面からの保護構造です。

動作特性（1NC／1NO接点の場合）

外形図

2ノッチ（樹脂ベゼル）



（単位：mm）



形A22NK-2B□-01□A-Gの外形寸法図



（単位：mm）



形A22NK-2B□-01□A-Pの外形寸法図

3ノッチ（樹脂ベゼル）



（単位：mm）



形A22NK-3B□-01□A-Gの外形寸法図



（単位：mm）



形A22NK-3B□-01□A-Pの外形寸法図

2ノッチ（金属ベゼル）



（単位：mm）



形A22NK-2M□-01□A-Gの外形寸法図



（単位：mm）



形A22NK-2M□-01□A-Pの外形寸法図

3ノッチ（金属ベゼル）



（単位：mm）



形A22NK-3M□-01□A-Gの外形寸法図



（単位：mm）



形A22NK-3M□-01□A-Pの外形寸法図

定格／性能

安全規格認証定格

• UL508（File No.E76675）、CSA C22.2 No.14
  6A 240VAC、10A 120VAC
• TÜV（EN60947-5-1）
  AC-15 3A 240VAC
  DC-13 4A 24VDC
• CCC（GB14048.5）
  AC-15 3A 240VAC
  DC-13 4A 24VDC

準用規格

UL1059、UL486E（プッシュインPlus端子台タイプ）

定格 接点（一般負荷用）

注1.上記定格は、以下の条件で試験を行った場合です。

• 1.周囲温度：20±2℃
• 2.周囲湿度：65±5%RH
• 3.操作頻度：30回/min

注2.最小適用負荷
DC5V、6mA 抵抗負荷
使用可能領域は、使用条件・負荷の種類によって変動することがあります。

• ※ 最小適用負荷はN水準参考値としています。これは信頼水準60%（λ₆₀）での故障水準のレベルで表しています。（JIS C 5003）
  λ₆₀=0.5×10^-6／回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表しています。

• ※ その他仕様、外形寸法図につきましてはカタログを参照してください。
