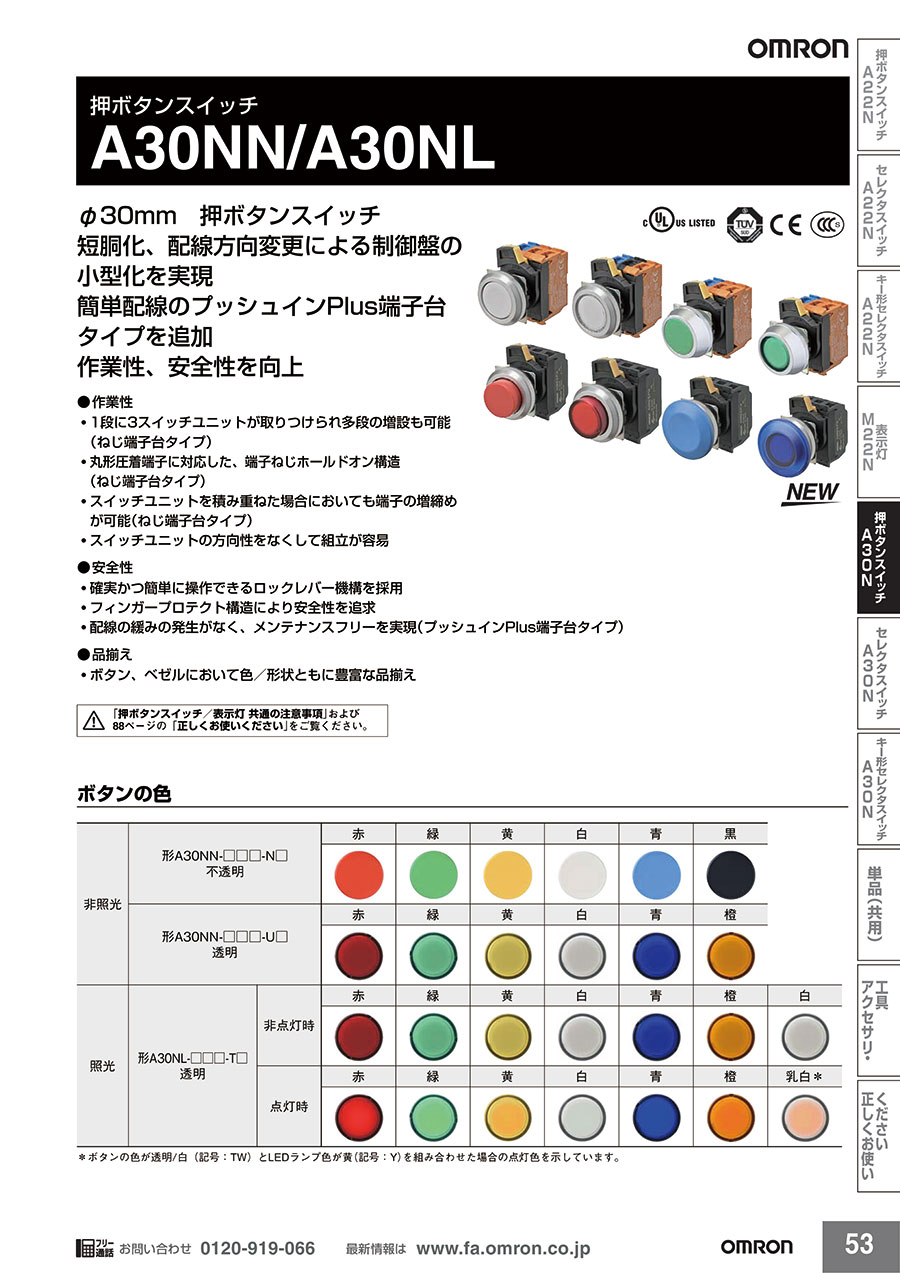

押しボタンスイッチ（照光タイプ） A30NLシリーズ

φ30（直径30mm）押しボタンスイッチ（照光タイプ）A30NLシリーズの特長

平形：形A30N□-MNの外観

突出形：形A30N□-MPの外観

フルガード形：形A30N□-MGの外観

きのこ形：形A30N□-MMの外観

定格／性能（操作部・LEDランプ・取付台・スイッチユニット・点灯ユニットと組み合わせた状態）

性能

• *1ただし、氷結、結露のないこと。
• *2パネル前面からの保護構造です。

動作特性（1NC/1NO接点の場合）

外形図



（単位：mm）



平形（金属ベゼル）形A30N□-MN□-N□A-Gの外形寸法図



（単位：mm）



形A30N□-MN□-N□A-Pの外形寸法図



（単位：mm）



形A30N□-MN□-T□A-G、形A30N□-MN□-U□A-Gの外形寸法図



（単位：mm）



形A30N□-MN□-T□A-P、形A30N□-MN□-U□A-Pの外形寸法図



（単位：mm）



突出形（金属ベゼル）形A30N□-MP□-□□A-Gの外形寸法図



（単位：mm）



形A30N□-MP□-□□A-Pの外形寸法図

• ※ その他外形寸法図につきましては、カタログを参照してください。

定格／性能（操作部・LEDランプ・取付台・スイッチユニット・点灯ユニットと組み合わせた状態）

安全規格認証定格

• UL508（File No.E76675）、CSA C22.2 No.14
  6A 240VAC、10A 120VAC
• TÜV（EN60947-5-1）
  AC-15 3A 240VAC DC-13 4A 24VDC
• CCC（GB14048.5）
  AC-15 3A 240VAC DC-13 4A 24VDC

準用規格

UL1059、UL486E（プッシュインPlus端子台タイプ）

定格 接点（一般負荷用）

注1.上記定格は、以下の条件で試験を行った場合です。

• 1.周囲温度：20±2℃
• 2.周囲湿度：65±5%RH
• 3.操作頻度：30回/min

注2.最小適用負荷
DC5V、6mA 抵抗負荷
使用可能領域は、使用条件・負荷の種類によって変動することがあります。

• ※ 最小適用負荷はN水準参考値としています。これは信頼水準60%（λ₆₀）での故障水準のレベルで表しています。（JIS C5003） λ₆₀=0.5×10^-6／回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表しています。

LEDランプ

• ※ その他仕様につきましてはカタログを参照してください。
