リタール

KL ターミナルボックス

KL ターミナルボックス
通常単価(税別)
5,918円～16,859円特別価格
税込単価
6,510円～18,545円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～19日目一部当日出荷可能

KL ターミナルボックスは中継用ボックスとして工業分野において幅広い場面で使用されています。本体に取付...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • ※原産国は、現在のドイツから、今後はインドに順次変更となります。
    在庫状況と出荷のタイミングによっては、2つの原産国の製品が混在となる可能性がございます。
    予めご了承ください。
詳細を確認

よく一緒に見られています

AE コンパクトボックス

リタール

AE コンパクトボックス
通常価格(税別)： 12,805円 (税込価格：14,086円)

通常出荷日：在庫品1日目

未確定：候補が15型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

KL ターミナルボックス グランドプレートなしの特長・仕様

PU（ポリウレタン）発泡パッキン

PU（ポリウレタン）発泡パッキン

  • 切れ目のない発泡パッキンにより密閉性を確保。
  • 幅広い使用環境温度：-40～+80℃
ハウジング保護溝

ハウジング保護溝

  • パッキンに湿気が長くあたっていることがないように、水を適切に流す。
  • 開口部周囲に保護溝を形成するハウジングの折り曲げは、ドアが開いている時のほこりや汚れの侵入を防ぐ。
  • 複数回の折り曲げが施されている保護溝は、ハウジング開口をマックスにした場合も高い剛性を保証。
  • 高品質のPU（ポリウレタン）発泡パッキンを保護。
壁面固定

壁面固定

  • 4角の凹みが付いているリアパネルの穴は、ウォールブラケットが回転せずに確実に固定されることをサポート。
  • リアパネルの穴を使用しない場合は、ブラインドキャップでふさぐことが可能。
  • 内側から直接リアパネルの穴を使って壁面への取り付けも可能。

製品仕様

  • 材質：普通鋼板
  • 表面処理：粉体塗装
  • 塗装色：RAL 7035（ライトグレー（Munsell 近似値 2.5PB8.5/1））
  • 保護等級、IEC 60 529 に準拠：IP 66
  • 保護等級、NEMA：NEMA 4
  • ご注意：マウンティングプレート（中板）は別売りとなります。

取得認証

  • UL
  • cUL
  • CSA
  • TUV（テュフ）
  • Germanischer Lloyd
  • Russian Maritime Register of Shipping
  • Lloyds Register of Shipping
  • Bureau Veritas

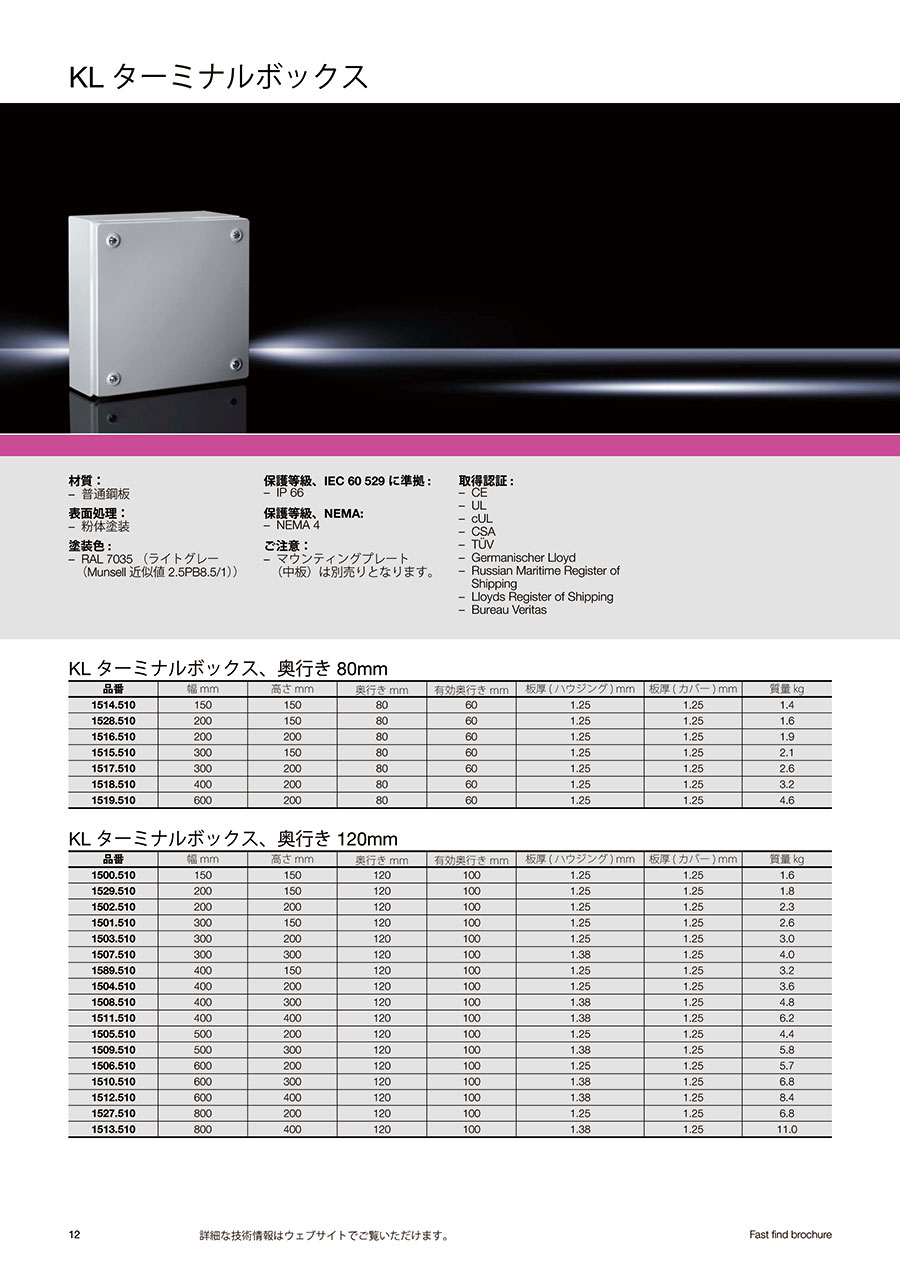

KL ターミナルボックス（奥行き：80mm）

品番幅mm高さmm奥行きmm有効奥行きmm板厚（ハウジング）mm板厚（カバー）mm質量kg
1514.51015015080601.251.251.4
1528.51020015080601.251.251.6
1516.51020020080601.251.251.9
1515.51030015080601.251.252.1
1517.51030020080601.251.252.6
1518.51040020080601.251.253.2
1519.51060020080601.251.254.6

KL ターミナルボックス（奥行き：120mm）

品番幅mm高さmm奥行きmm有効奥行きmm板厚（ハウジング）mm板厚（カバー）mm質量kg
1500.5101501501201001.251.251.6
1529.5102001501201001.251.251.8
1502.5102002001201001.251.252.3
1501.5103001501201001.251.252.6
1503.5103002001201001.251.253.0
1507.5103003001201001.381.254.0
1589.5104001501201001.251.253.2
1504.5104002001201001.251.253.6
1508.5104003001201001.381.254.8
1511.5104004001201001.381.256.2
1505.5105002001201001.251.254.4
1509.5105003001201001.381.255.8
1506.5106002001201001.251.255.7
1510.5106003001201001.381.256.8
1512.5106004001201001.381.258.4
1527.5108002001201001.251.256.8
1513.5108004001201001.381.2511.0

型番リスト

表示件数
  • 1
    • 型番
    1500510
    1501510
    1502510
    1503510
    1504510
    1507510
    1508510
    1509510
    1511510
    1512510
    1514510
    1515510
    1518510
    1528510
    1529510

    外形寸法W 横(幅)

    (mm)

    外形寸法H 縦(高さ)

    (mm)

    外形寸法D 奥行(厚み)

    (mm)

    板厚（本体）

    (mm)

    代表規格

    有効奥行き

    (mm)

    		RoHS?最小発注数量
    150
    150
    120
    1.25
    UL / CSA(cUL) / TUV
    100
    -
    1個
    300
    150
    120
    1.25
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    200
    200
    120
    1.25
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    300
    200
    120
    1.25
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    400
    200
    120
    1.25
    UL / CSA(cUL) / TUV
    100
    -
    1個
    300
    300
    120
    1.38
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    400
    300
    120
    1.38
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    500
    300
    120
    1.38
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    400
    400
    120
    1.38
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    600
    400
    120
    1.38
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    150
    150
    80
    1.25
    UL / CSA(cUL) / TUV
    60
    -
    1個
    300
    150
    80
    1.25
    CE / UL / CSA(cUL) / TUV
    60
    10
    1個
    400
    200
    80
    1.25
    CE / UL / CSA(cUL) / TUV
    60
    10
    1個
    200
    150
    80
    1.25
    CE / UL / CSA(cUL) / TUV
    60
    10
    1個
    200
    150
    120
    1.25
    CE / UL / CSA(cUL) / TUV
    100
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,185円
    ( 6,804円 )
    3日目
    6,584円
    ( 7,242円 )
    3日目
    6,767円
    ( 7,444円 )
    在庫品1日目当日出荷可能
    7,520円
    ( 8,272円 )
    在庫品1日目当日出荷可能
    8,136円7,322円
    ( 8,054円 )
    3日目
    8,612円
    ( 9,473円 )
    3日目
    9,854円
    ( 10,839円 )
    在庫品1日目当日出荷可能
    10,713円
    ( 11,784円 )
    3日目
    11,361円
    ( 12,497円 )
    3日目
    16,859円
    ( 18,545円 )
    19日目
    5,918円
    ( 6,510円 )
    在庫品1日目当日出荷可能
    6,120円
    ( 6,732円 )
    3日目
    7,900円
    ( 8,690円 )
    19日目
    6,092円3,846円
    ( 4,231円 )
    在庫品1日目当日出荷可能
    6,665円
    ( 7,332円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    KL ターミナルボックスは中継用ボックスとして工業分野において幅広い場面で使用されています。
    本体に取付け済みのレールを活用して簡単に機器の実装が可能です。また幅広いサイズ展開から製品を選定できます。
    【特長】
    ・ハウジング表面の三重処理による、最適な腐食防止。
    ・切れ目なく塗布されているPU（ポリウレタン）発泡パッキンによる、永続的な高い保護等級。
    ・複数回の折り曲げが施されているハウジング保護溝（ 開口部） による、最適な保護およびドア開閉のほこりや水の侵入防止。
    ・リアパネルにある、ウォールアングルあるいは壁面への直接取り付け用の穴による、容易な壁面取り付け。
    ・内蔵の12.5 mm ピッチのシステム穴付きフランジによる自在な内装。
    ・カバー内側のアースアングルと各ハウジングコーナーにある折り曲げアース板による、任意の側面への、確実な保護線接合。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【一部商品取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
    • ※原産国は、現在のドイツから、今後はインドに順次変更となります。
      在庫状況と出荷のタイミングによっては、2つの原産国の製品が混在となる可能性がございます。
      予めご了承ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    KL ターミナルボックスのレビュー
    4平均満足度：4.01件のレビュー
    制御系に使用しました
    4
    満足度：4.02021/01/21
    顧客先の金型関連の制御系の中継ボックスとして使用しました。顧客先からの指定品で、このサイズの商品は、ミスミしか取り扱って...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q【塗装】
    ・膜厚
    塗装の膜厚の規定はありますか？
    A
    【塗装】
    ・膜厚
    膜厚は規定しておりません。
    塗装品質は膜厚によってではなく、塗膜に対する各種試験をクリアすることによって保証しております。
    試験の種類につきましては、「試験規格」をご覧ください。
    Q・色番号
    塗装色はどんな色でしょうか？
    A
    ・色番号
    標準塗装色は、RAL7035（ライトグレー）です。
    RAL（RALカラー）とは、ドイツの標準色票（カラーチャート）です。
    実際は、オフホワイトに近い、かなり明るめのライトグレーになります。
    Q・つや
    塗装のつやはどの程度ですか？
    A
    ・つや
    つやに関する規定はありません。
    専用のつや有り塗料で塗装していますが、レザートーン（テクスチャー）仕上げのため、実際には半つや程度に見えます。
