廣杉計器

LED取付スペーサー LDN/LDN-N　3・5Φ/2本足用

LED取付スペーサー LDN/LDN-N　3・5Φ/2本足用
未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

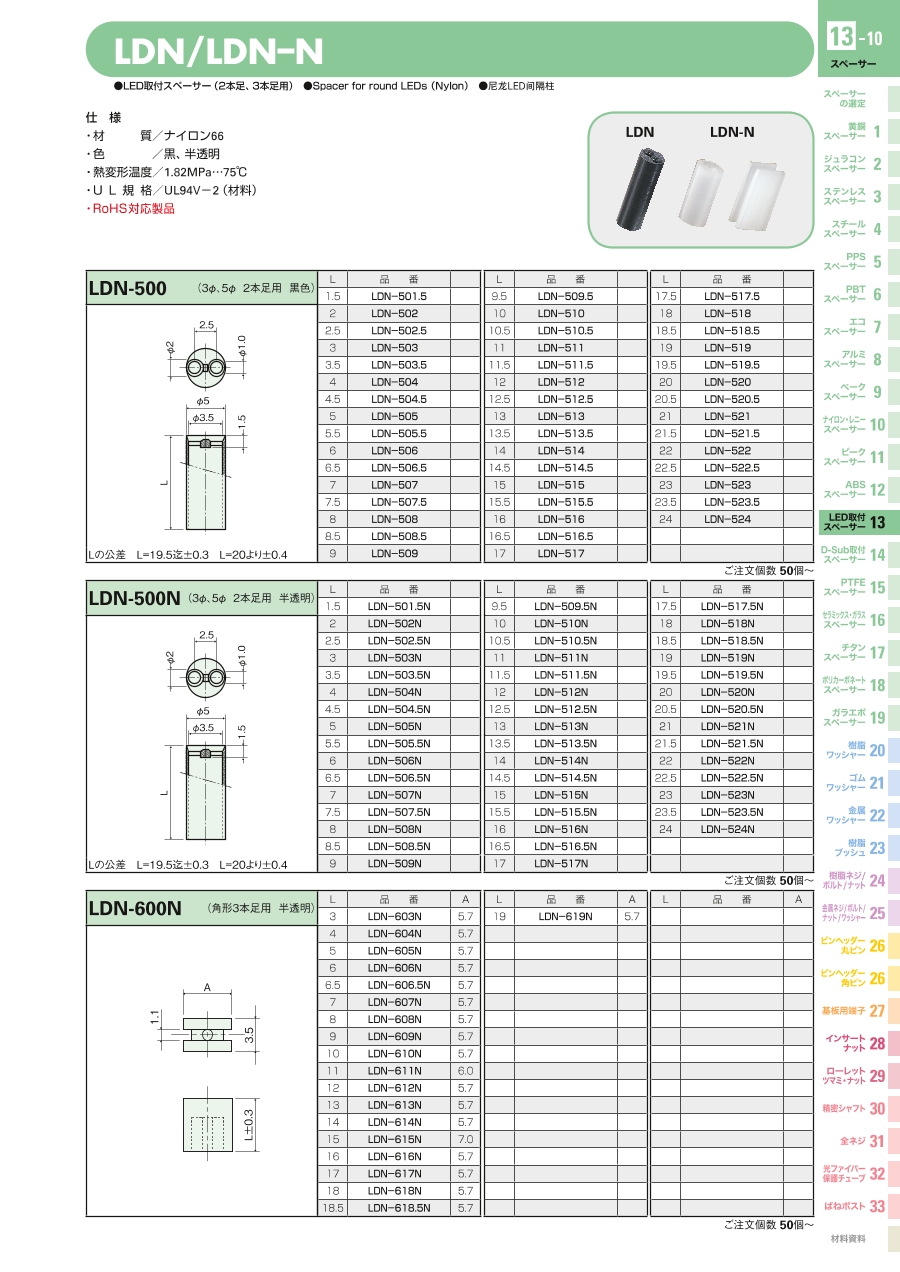

外形図

LED取付スペーサー LDN/LDN-N 外形図

LDN-500（3Φ、5Φ、2本足用、黒）/LDN-500N（3Φ、5Φ、2本足用、半透明）
Lの公差：L=19.5迄±0.3、L=20より±0.4）

製品仕様

  • RoHS対応製品

規格表

LDN-500（3Φ、5Φ、2本足用、黒）

L型番L型番L型番
1.5LDN-501.59.5LDN-509.517.5LDN-517.5
2LDN-50210LDN-51018LDN-518
2.5LDN-502.510.5LDN-510.518.5LDN-518.5
3LDN-50311LDN-51119LDN-519
3.5LDN-503.511.5LDN-511.519.5LDN-519.5
4LDN-50412LDN-51220LDN-520
4.5LDN-504.512.5LDN-512.520.5LDN-520.5
5LDN-50513LDN-51321LDN-521
5.5LDN-505.513.5LDN-513.521.5LDN-521.5
6LDN-50614LDN-51422LDN-522
6.5LDN-506.514.5LDN-514.522.5LDN-522.5
7LDN-50715LDN-51523LDN-523
7.5LDN-507.515.5LDN-515.523.5LDN-523.5
8LDN-50816LDN-51624LDN-524
8.5LDN-508.516.5LDN-516.5--
9LDN-50917LDN-517--

LDN-500N（3Φ、5Φ、2本足用、半透明）

L型番L型番L型番
--9.5LDN-509.5N17.5LDN-517.5N
--10LDN-510N18LDN-518N
--10.5LDN-510.5N18.5LDN-518.5N
--11LDN-511N19LDN-519N
--11.5LDN-511.5N19.5LDN-519.5N
--12LDN-512N20LDN-520N
--12.5LDN-512.5N20.5LDN-520.5N
5LDN-505N13LDN-513N21LDN-521N
5.5LDN-505.5N13.5LDN-513.5N21.5LDN-521.5N
6LDN-506N14LDN-514N22LDN-522N
6.5LDN-506.5N14.5LDN-514.5N22.5LDN-522.5N
7LDN-507N15LDN-515N23LDN-523N
7.5LDN-507.5N15.5LDN-515.5N23.5LDN-523.5N
8LDN-508N16LDN-516N24LDN-524N
8.5LDN-508.5N16.5LDN-516.5N--
9LDN-509N17LDN-517N--

型番リスト

表示件数
  • 1
    • 型番
    LDN-501.5
    LDN-502
    LDN-503
    LDN-505.5
    LDN-509
    LDN-510
    LDN-511
    LDN-512
    LDN-519N
    LDN-520N
    LDN-522N
    LDN-523N
    LDN-524N

    色

    サイズL

    (mm)

    		RoHS?最小発注数量
    黒
    1.5
    -
    50個
    黒
    2
    -
    50個
    黒
    3
    -
    50個
    黒
    5.5
    -
    50個
    黒
    9
    -
    50個
    黒
    10
    -
    50個
    黒
    11
    -
    50個
    黒
    12
    -
    50個
    半透明
    19
    -
    50個
    半透明
    20
    -
    50個
    半透明
    22
    -
    50個
    半透明
    23
    -
    50個
    半透明
    24
    -
    50個
    通常単価(税別) (税込単価)
    通常出荷日
    12円
    ( 13円 )
    9日目
    12円
    ( 13円 )
    9日目
    12円
    ( 13円 )
    9日目
    13円
    ( 14円 )
    9日目
    15円
    ( 17円 )
    9日目
    15円
    ( 17円 )
    9日目
    15円
    ( 17円 )
    9日目
    18円
    ( 20円 )
    9日目
    15円
    ( 17円 )
    9日目
    15円
    ( 17円 )
    9日目
    18円
    ( 20円 )
    9日目
    18円
    ( 20円 )
    9日目
    18円
    ( 20円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【材質】ナイロン66
    【色】黒色・半透明
    【熱変形温度】1.82Mpa…75℃
    【UL規格】UL94V-2(材料)
    LEDの高さを一定にする
    LEDのリード線の絶縁、保護及び倒れ防止

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    LED取付スペーサー LDN/LDN-N　3・5Φ/2本足用のレビュー
    5平均満足度：5.01件のレビュー
    普通にLEDの首下にスペーサとして使用
    5
    満足度：5.02021/09/01
    使用するLEDによっては、タイバーカットの大きいものなどはスペーサーに引っかかって根元まで刺さらない可能性がありますので...もっと読む
    0人が参考にしています。
    1件全て見る
