LED盤内用ライン照明 LMADシリーズ
- 通常単価(税別)
- 6,790円～7,390円
- 税込単価
- 7,469円～8,129円
通常出荷日：在庫品1日目当日出荷可能
制御盤や配電盤は勿論、検査時には手元を明るく照らす、スリムで見た目もスッキリなLED照明。【特長】・一...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
LED盤内用ライン照明 LMADシリーズの仕様

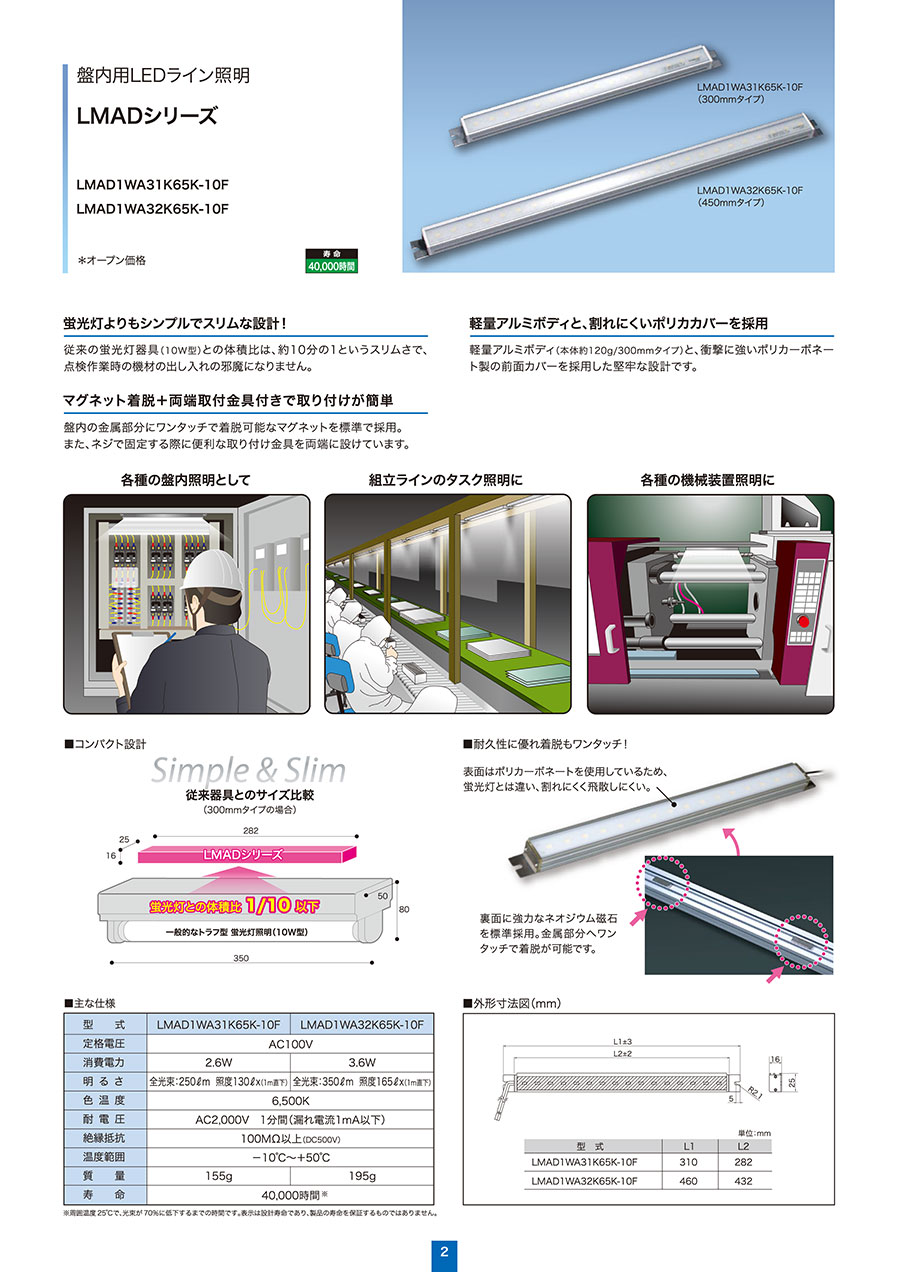

LED盤内用ライン照明 LMADシリーズの外観
表面はポリカーポネートを使用、蛍光灯とは違い、割れにくく飛散しにくい。
マグネットを標準採用し、簡単に取り付けが可能
光学特性
配光特性
発行スペクトル
外形寸法
（単位：mm）
LED盤内用ライン照明 LMADシリーズの寸法図
| 型式 | L1 | L2 |
|---|---|---|
| LMAD1WA31K65K-10F | 310 | 282 |
| LMAD1WA32K65K-10F | 460 | 432 |
製品仕様
| 型式 | LMAD1WA31K65K-10F | LMAD1WA32K65K-10F |
|---|---|---|
| 入力電圧 | AC100V±10% | |
| 消費電力 | 2.6W | 3.6W |
| 明るさ | 全光束：250Lm 照度130Lx（1m直下） | 全光束：350Lm 照度165Lx（1m直下） |
| 色温度 | 6,500K | |
| 長さ | 310mm（本体282mm） | 460mm（本体432mm） |
| 耐電圧 | AC2,000V 1分間（漏れ電流1mA以下） | |
| 絶縁抵抗 | 100MΩ以上（DC500V） | |
| 周囲温度範囲 | -10℃～+50℃ | |
- ※ 実際のLEDの発光色と異なる場合があります。
- ※ LEDの製品特性上、同一型式製品でも製品ごとに発光色や明るさにバラツキがある場合があります。また、経年によるそれらの減退率にもバラツキがありますのでご了承ください。
開発秘話
お客さまが日々感じる悩み事・困り事などのをニーズに応えるべく、コア技術と新しい技術を組み合わせ、商品開発を進めています。
蛍光灯が無くなるという需要に対して、「シンプル」というテーマを定め、より省スペースに、より軽量に作り上げました。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,790円 ( 7,469円 ) | 在庫品1日目当日出荷可能 |
7,390円 ( 8,129円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
制御盤や配電盤は勿論、検査時には手元を明るく照らす、スリムで見た目もスッキリなLED照明。
【特長】
・一般的な蛍光灯照明の10分の1以下のスリム設計で器材の出し入れの妨げとならない。
・アルミボディ採用で頑丈かつ軽量、割れに強いポリカーボネートカバーを採用。
・300mmタイプと450mmタイプの2種類をラインナップ。
・ネジ取り付け用端子だけでなくマグネットも付いており固定も楽々。
・前面を乳半パネルで拡散しているため、LED特有の眩しさがない。
【用途】
・制御盤や配電盤の内部照明や、製品出荷検査、および受入れ検査用の手元照明として。
・大きいサイズの照明を持ち込めない狭い場所の作業灯として。
カタログ
商品担当おすすめ
LED盤内用ライン照明 LMADシリーズのレビュー
盤内照明
5
5.02018/05/28
盤内用ＬＥＤ照明（ＡＣ１００Ｖタイプ）を安価で探していました。
この商品を見つけ購入しました。明るくて満足です。
3人が参考にしています。
交換品として使用しています
5
5.02022/11/10
社内設備で機械の手元の照明が壊れたので、交換品として使用しています。元々付いていたLED照明でなく、価格の安いこの商品を...もっと読む
0人が参考にしています。
作業台の照明
3
3.02021/02/25
作業台の照明に使用しました。少し青白っぽいです。明るさは明るいんですが値段が少し高い気がします。
0人が参考にしています。
設備の局所照明
5
5.02020/01/07
設備に直接取り付ける照明用として購入しました。値段の割に明るくコンパクトで満足です。
0人が参考にしています。
盤内照明
5
5.02019/09/25
価格もさることながら、スリムでコンパクト、想像より明るかったのが助かりました。
マグネット付きだったので取付作業も楽でし...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qケーブルは何Mでしょうか？
A
"1Mとなります。"
Qコネクタなどを付けて納入できますか？
A
数量によりますが、当メーカーサポートセンターへお問い合わせください。
Q蛍光灯何W相当となりますか？
A
蛍光灯10W相当となります。（0.5M直下で比較）
