EIシリーズ コネクタ【1～50個入り】
- 通常単価(税別)
- 64円～2,497円特別価格
- 税込単価
- 70円～2,747円特別価格
通常出荷日：在庫品1日目当日出荷可能
機器内配線の高密度化、小型化、作業の省力化および信頼性を実現したコネクタ。【特長】・電気機器内配線の高...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が25型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
EIシリーズ
製品仕様
1-171822-0の外観
| 製品のタイプの特徴 | コネクタおよびコンタクトの嵌合先 | ワイヤ＆ケーブル |
|---|---|---|
| プロファイル | 標準 | |
| ストレイン リリーフ | なし | |
| コネクタのタイプ | ハウジング | |
| 製品タイプ | コネクタ | |
| コネクタのスタイル | リセプタクル | |
| 構成の特徴 | 極数 | 10 |
| 列数 | 1 | |
| 電気的特性 | 動作電圧 | 250VAC,350VDC |
| 絶縁抵抗（MΩ） | 500 | |
| ボディの特徴 | 色 | ナチュラル |
| 回路 | 標準 | |
| 端子の特徴 | Contact Current Rating（Max）（A） | 2 |
| 端子レイアウト | インライン | |
| 端子のタイプ | ソケット | |
| 結線の特徴 | ワイヤ/ケーブルに対する結線方法 | クリンプ |
| 機械的アタッチメント | 嵌合コネクタ ロックのタイプ | ロック |
| パネル マウント機能 | なし | |
| 嵌合コネクタ ロック | あり | |
| 嵌合保持 | あり | |
| 嵌合保持のタイプ | ロック,ロック | |
| 嵌合調整 | あり | |
| 嵌合調整のタイプ | 分極 | |
| PCB マウント リテンション | なし |
製品仕様
1-171822-2の外観
| 製品のタイプの特徴 | コネクタおよびコンタクトの嵌合先 | ワイヤ＆ケーブル |
|---|---|---|
| プロファイル | 標準 | |
| ストレイン リリーフ | なし | |
| コネクタのタイプ | ハウジング | |
| 製品タイプ | コネクタ | |
| コネクタのスタイル | リセプタクル | |
| 構成の特徴 | 極数 | 12 |
| 列数 | 1 | |
| 電気的特性 | 動作電圧 | 250VAC,350VDC |
| 絶縁抵抗（MΩ） | 500 | |
| ボディの特徴 | 色 | ナチュラル |
| 回路 | 標準 | |
| 端子の特徴 | Contact Current Rating（Max）（A） | 2 |
| 端子レイアウト | インライン | |
| 端子のタイプ | ソケット | |
| 結線の特徴 | ワイヤ/ケーブルに対する結線方法 | クリンプ |
| 機械的アタッチメント | 嵌合コネクタ ロックのタイプ | ロック |
| パネル マウント機能 | なし | |
| 嵌合コネクタ ロック | あり | |
| 嵌合保持 | あり | |
| 嵌合保持のタイプ | ロック,ロック | |
| 嵌合調整 | あり | |
| 嵌合調整のタイプ | 分極 | |
| PCB マウント リテンション | なし |
製品仕様
1-171825-2の外観
| 製品のタイプの特徴 | PCB 取り付け向き | 垂直 |
|---|---|---|
| ヘッダーのタイプ | シュラウド付き | |
| コネクタおよびコンタクトの嵌合先 | プリント基板 | |
| 製品タイプ | コネクタ | |
| コネクタのタイプ | ヘッダー | |
| プロファイル | 低,標準 | |
| コネクタのスタイル | プラグ | |
| ストレイン リリーフ | なし | |
| 構成の特徴 | 極数 | 12 |
| 列数 | 1 | |
| 使用極数 | 12 | |
| Backwall/Post Interruptions | Without | |
| 電気的特性 | 動作電圧（VAC） | 250 |
| ボディの特徴 | 回路 | 標準 |
| 端子の特徴 | はんだテール端子のめっき材質 | 銅にスズめっき |
| 端子形状 | 角型,角型 | |
| 端子嵌合面のめっき材質 | 銅にスズめっき | |
| Contact Current Rating（Max）（A） | 3.5 | |
| 端子のベース材質 | 真鍮 | |
| 端子結線面のめっき材質 | 錫 | |
| 端子結線面のめっき厚（μm） | .8 | |
| テールのめっき材質 | 錫 | |
| 端子のタイプ | ピン |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
128円 ( 141円 ) | 在庫品1日目当日出荷可能 |
177円 ( 195円 ) | 在庫品1日目当日出荷可能 |
156円 ( 172円 ) | 在庫品1日目当日出荷可能 |
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
997円 ( 1,097円 ) | 在庫品1日目当日出荷可能 |
1,248円1,123円 ( 1,235円 ) | 在庫品1日目当日出荷可能 |
1,552円 ( 1,707円 ) | 在庫品1日目当日出荷可能 |
1,764円 ( 1,940円 ) | 在庫品1日目当日出荷可能 |
2,142円 ( 2,356円 ) | 在庫品1日目当日出荷可能 |
2,172円 ( 2,389円 ) | 在庫品1日目当日出荷可能 |
2,419円 ( 2,661円 ) | 在庫品1日目当日出荷可能 |
2,497円 ( 2,747円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
121円 ( 133円 ) | 在庫品1日目当日出荷可能 |
148円 ( 163円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
1,829円 ( 2,012円 ) | 在庫品1日目当日出荷可能 |
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
129円 ( 142円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
76円41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
105円 ( 116円 ) | 在庫品1日目当日出荷可能 |
168円84円 ( 92円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
機器内配線の高密度化、小型化、作業の省力化および信頼性を実現したコネクタ。
【特長】
・電気機器内配線の高密度化、小型化、また作業の省力化に貢献。
【用途】
・家電製品、コンピュータ、事務機、自動販売機等に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

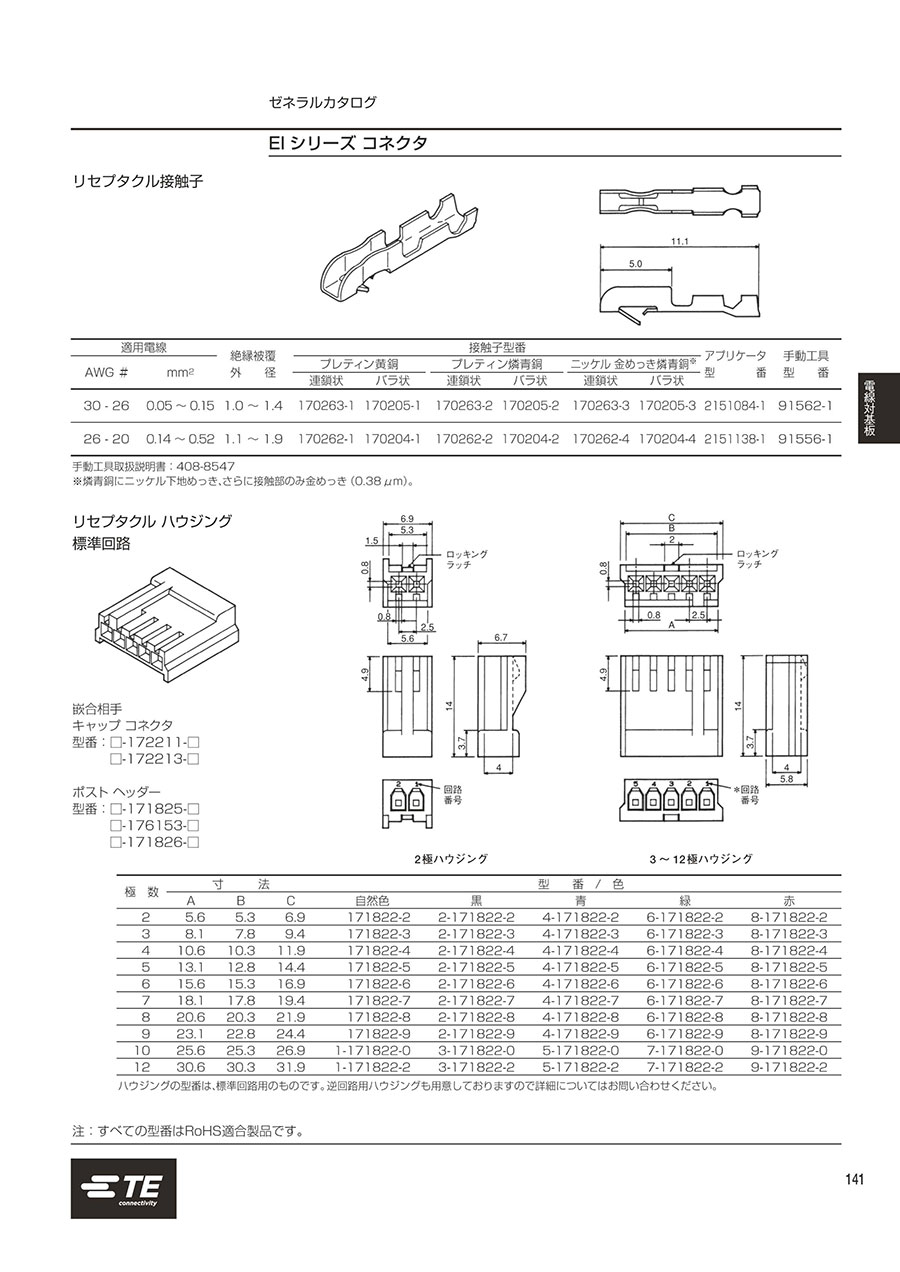

カタログ
商品担当おすすめ
EIシリーズ コネクタのレビュー
配線接続
5
5.02022/03/31
機器内の配線接続に使用しました。安定した精度と耐久性があるので信頼できる製品です。
0人が参考にしています。
試作機に使用しました
5
5.02021/10/27
自社で製作している試作機間の中継用に使用しました。よく使っているコネクタが手に入らなかったので、この商品としました。この...もっと読む
0人が参考にしています。
製品組み込み用部品として使用
5
5.02020/02/04
最小ロットかつ最短納期で購入できて大変役に立ってます。
メーカー品ですので、品質も問題ありません。
0人が参考にしています。
設備用スイッチの配線接続用
4
4.02019/06/03
コネクタの脱着が容易で耐久性にすぐれているため信号用の配線にはお勧めできます
0人が参考にしています。
配線コネクタ
4
4.02018/11/16
TEコネクタの製品で、想定していた物が早く届きました。もう少し少ない数量でも購入できればと思います。
0人が参考にしています。
