マルチプルインターロックコネクタ（MIC）〈マーク2〉シリーズコネクタハウジング

製品仕様

マルチプルインターロックコネクタ（MIC）〈マ－クⅡ〉シリーズ　コネクタハウジング:関連画像

172496-1の外観

製品のタイプの特徴	コネクタのスタイルコネクタタイプ防水性ハイブリッドコネクタ一次ロックの特徴ストレインリリーフ列間スペーシング	メス端子用ハウジング電線対デバイス,電線対基板,電線対電線いいえいいえハウジング内に統合いいえ 3.4mm[.134 in]
構成の特徴	極数列数	9 2
電気的特性	公称電圧アーキテクチャ（V）動作電圧（VDC）	12 12
ボディの特徴	色ケーブル出口角度ボディの材質	ナチュラル 180° PA
端子の特徴	嵌合タブの幅	3mm[.118 in]
機械的アタッチメント	取り付けの特徴端子位置保証有極	いいえいいえはい
ハウジングの特徴	Centerline（Pitch）（mm） Centerline（Pitch）（in）	5, 7 .197, .276
寸法	幅高さ長さ	30mm[1.181 in] 18.8mm[0.74 in] 24mm[.945 in]
使用条件	使用温度範囲	-30-105℃[-22-221°F]
動作／用途	回路用途（パワー／シグナル）	Signal
業界スタンダード	UL 難燃性グレード	UL 94V-2
その他	コネクタ位置保証機構（CPA）	いいえ

製品仕様

172500-1の外観

製品のタイプの特徴	コネクタのスタイルコネクタタイプ防水性ハイブリッドコネクタ一次ロックの特徴ストレインリリーフ列間スペーシング	メス端子用ハウジング電線対デバイス,電線対基板,電線対電線いいえいいえハウジング内に統合いいえ 3.175mm[.125 in]
構成の特徴	極数列数	17 2
電気的特性	公称電圧アーキテクチャ（V）動作電圧（VDC）	12 12
ボディの特徴	色ケーブル出口角度ボディの材質	ナチュラル 180° PA
端子の特徴	嵌合タブの幅	3mm[.118 in]
機械的アタッチメント	取り付けの特徴端子位置保証有極	いいえいいえはい
ハウジングの特徴	Centerline（Pitch）（mm） Centerline（Pitch）（in）	5, 7 .197, .276
寸法	幅高さ長さ	50mm[1.969 in] 18.8mm[0.74 in] 24mm[.945 in]
使用条件	使用温度範囲	-30-105℃[-22-221°F]
動作／用途	回路用途（パワー／シグナル）	Signal
業界スタンダード	UL 難燃性グレード	UL 94V-2
その他	コネクタ位置保証機構（CPA）	いいえ

製品仕様

172501-1の外観

製品のタイプの特徴	コネクタのスタイルコネクタタイプ防水性ハイブリッドコネクタ一次ロックの特徴ストレインリリーフ列間スペーシング（mm）列間スペーシング（in）	メス端子用ハウジング電線対デバイス,電線対基板,電線対電線いいえいいえハウジング内に統合いいえ 3.1, 6.2 .122, .244
構成の特徴	極数列数	21 2
電気的特性	公称電圧アーキテクチャ（V）動作電圧（VDC）	12 12
ボディの特徴	色ケーブル出口角度ボディの材質	ナチュラル 180° PA
端子の特徴	嵌合タブの幅	3mm[.118 in]
機械的アタッチメント	取り付けの特徴端子位置保証有極	いいえいいえはい
ハウジングの特徴	Centerline（Pitch）（mm) Centerline（Pitch）（in)	5, 7 .197, .276
寸法	幅高さ長さ	64mm[2.52 in] 14.5mm[0.571 in] 24mm[.945 in]
使用条件	使用温度範囲	-30-105℃[-22-221°F]
動作／用途	回路用途（パワー／シグナル）	Signal
業界スタンダード	UL 難燃性グレード	UL 94V-2
その他	コネクタ位置保証機構（CPA）	いいえ

製品仕様

172510-1

製品のタイプの特徴	コネクタのスタイル防水性ハイブリッドコネクタストレインリリーフ	キャップハウジングいいえいいえいいえ
構成の特徴	極数列数	21 2
電気的特性	動作電圧（VDC）	12
ボディの特徴	色ケーブル出口角度ボディの材質	ナチュラル 180° PA
端子の特徴	嵌合タブの幅	3.0mm[.118 in]
機械的アタッチメント	取り付けの特徴端子位置保証	いいえいいえ
ハウジングの特徴	Centerline（Pitch）（mm） Centerline（Pitch）（in）	5, 7 .197　.276
寸法	幅高さ長さ	67.6mm[2.66 in] 17.9mm[.705 in] 36.5mm[1.44 in]
使用条件	使用温度範囲	-30-105℃[-22-105℉]
業界スタンダード	UL 難燃性グレード	UL 94V-2
その他	コネクタ位置保証機構（CPA）	いいえ

製品仕様

172515-1

製品のタイプの特徴	コネクタのスタイル防水性ハイブリッドコネクタストレインリリーフ	キャップハウジングいいえいいえいいえ
構成の特徴	極数列数	13 2
電気的特性	動作電圧（VDC）	12
ボディの特徴	色ケーブル出口角度ボディの材質	ナチュラル 180° PA
端子の特徴	嵌合タブの幅	3.0mm[.118 in]
機械的アタッチメント	取り付けの特徴端子位置保証	いいえいいいえ
ハウジングの特徴	Centerline（Pitch）（mm） Centerline（Pitch）（in）	5, 7 .197　.276
寸法	幅高さ長さ	63mm[2.48 in] 17.9[.705 in] 36.5[1.44 in]
使用条件	使用温度範囲	-30-105℃[-22-105℉]
業界スタンダード	UL 難燃性グレード	UL 94V-2
その他	コネクタ位置保証機構（CPA）	いいえ

製品仕様

172516-1

製品のタイプの特徴	コネクタのスタイル防水性ハイブリッドコネクタストレインリリーフ	キャップハウジングいいえいいえいいえ
構成の特徴	極数列数	17 2
電気的特性	動作電圧（VDC）	12
ボディの特徴	色ケーブル出口角度ボディの材質	ナチュラル 180° PA
端子の特徴	嵌合タブの幅	3.0mm[.118 in]
機械的アタッチメント	取り付けの特徴端子位置保証	いいえいいいえ
ハウジングの特徴	Centerline（Pitch）（mm） Centerline（Pitch）（in）	5, 7 .197　.276
寸法	幅高さ長さ	73mm[2.87 in] 17.9[.705 in] 36.5[1.44 in]
使用条件	使用温度範囲	-30-105℃[-22-105℉]
業界スタンダード	UL 難燃性グレード	UL 94V-2
その他	コネクタ位置保証機構（CPA）	いいえ

型番リスト

表示件数

型番

用途	適用ピン・コンタクト	ピン数	耐環境性	種類	シェルサイズ	適合ターミナル	難燃グレード	RoHS?	最小発注数量

-	メス(ソケット)	9（2列x4 + センター：1）	難燃性	プラグハウジング	30mm（W）x18.8mm（H）x24mm（L）	172773、172775他	UL 94V-2	10	4個
-	メス(ソケット)	17（2列x8 + センター：1）	難燃性	プラグハウジング	50mm（W）x18.8mm（H）x24mm（L）	172773、172775他	UL 94V-2	10	1個
-	メス(ソケット)	21（2列x10 + センター：1）	難燃性	プラグハウジング	64mm（W）x14.5mm（H）x24mm（L）	172773、172775他	UL 94V-2	10	1個
ケーブル接続	オス(プラグ)	21（2列x10 + センター：1）	耐環境性なし	キャップハウジング/宙吊り型	67.6mm（W）x17.9mm（H）x36.5mm（L）	172777、172779他	-	10	1個
パネルマウント	オス(プラグ)	13（2列x6 + センター：1）	耐環境性なし	キャップハウジング/パネル取付型	63mm（W）x17.9mm（H）x36.5mm（L）	172777、172779他	-	10	1個
パネルマウント	オス(プラグ)	17（2列x8 + センター：1）	耐環境性なし	キャップハウジング/パネル取付型	73mm（W）x17.9mm（H）x36.5mm（L）	172777、172779他	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

144円 ( 158円 )	在庫品1日目当日出荷可能
156円 ( 172円 )	在庫品1日目当日出荷可能
357円 ( 393円 )	在庫品1日目当日出荷可能
232円 ( 255円 )	在庫品1日目当日出荷可能
214円 ( 235円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ローレベルからパワー回路まで使用できる、幅広い用途を持ったナイロン製コネクタ。
【特長】
・確実なロック機構、嵌合時のこじりに強いハウジング構造、リセプタクル。
・リセプタクル接触子に設けられた2枚の片持バネなどの設計により、耐振性及び衝撃性にすぐれている。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

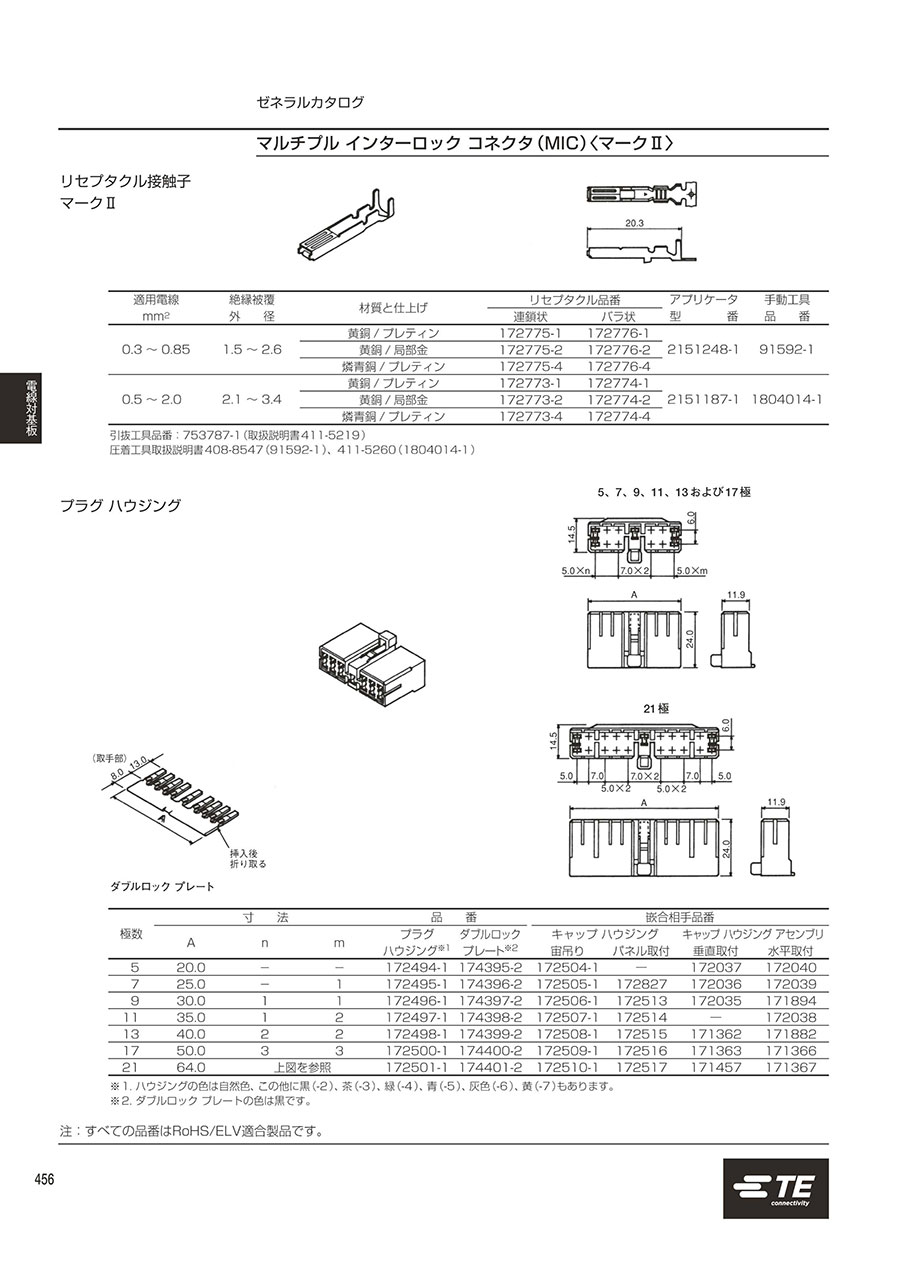

カタログ
