エコノミーパワー（EP） コネクタシリーズ 角形パワー コネクタ
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
商品情報
角形パワー コネクタの仕様
製品仕様
1-1123722-5の外観
横面の外観
上面の外観
| 製品のタイプの特徴 | 製品タイプ ハウジングのタイプ コネクタ タイプ コネクタおよびコンタクトの嵌合先 端子のタイプ |
ハウジング プラグ 電線対基板 ワイヤ＆ケーブル ソケット |
|---|---|---|
| 構成の特徴 | 極数 列数 端子レイアウト |
5 1 インライン |
| 電気的特性 | 動作電圧（VAC） 動作電圧（VDC） 誘電耐電圧（VAC） 絶縁抵抗（MΩ） |
250 250 1500 1000 |
| 端子の特徴 | Contact Current Rating（Max）（A） 端子保持 |
8 Without |
| 機械的アタッチメント | ストレイン リリーフ 嵌合調整 嵌合保持 嵌合保持のタイプ |
なし なし あり ラッチ,ロック ラッチ |
| ハウジングの特徴 | Centerline（Pitch） UL 難燃性グレード ハウジングの材料 |
3.96mm［.156in］ UL 94V-0 ナイロン 66,ナイロン 66 |
| 寸法 | 長さ 高さ 許容されるワイヤ絶縁直径の範囲 幅 |
19.74mm［.7772in］ 10.5mm［.413in］ 1.7-3mm［.067-.118in］ 13.3mm［.524in］ |
| 使用条件 | 使用温度範囲 密閉条件 |
-25-105℃［-13-221°F］ 密閉なし |
| 業界スタンダード | グロー ワイヤ定格 | スタンダード部品-非グロー ワイヤ定格 |
製品仕様
1-1123722-6の外観
横面の外観
上面の外観
| 製品のタイプの特徴 | 製品タイプ ハウジングのタイプ コネクタ タイプ コネクタおよびコンタクトの嵌合先 端子のタイプ |
ハウジング プラグ 電線対基板 ワイヤ＆ケーブル ソケット |
|---|---|---|
| 構成の特徴 | 極数 列数 端子レイアウト |
6 1 インライン |
| 電気的特性 | 動作電圧（VAC） 動作電圧（VDC） 誘電耐電圧（VAC） 絶縁抵抗（MΩ） |
250 250 1500 1000 |
| 端子の特徴 | Contact Current Rating（Max）（A） 端子保持 |
8 Without |
| 機械的アタッチメント | ストレイン リリーフ 嵌合調整 嵌合保持 嵌合保持のタイプ |
なし なし あり ラッチ,ロック ラッチ |
| ハウジングの特徴 | Centerline（Pitch） UL 難燃性グレード ハウジングの材料 |
3.96mm［.156in］ UL 94V-0 ナイロン 66,ナイロン 66 |
| 寸法 | 長さ 高さ 許容されるワイヤ絶縁直径の範囲 幅 |
23.7mm［.9331in］ 10.5mm［.413in］ 1.7-3mm［.067-.118in］ 13.3mm［.524in］ |
| 使用条件 | 使用温度範囲 密閉条件 |
-25-105℃［-13-221°F］ 密閉なし |
| 業界スタンダード | グロー ワイヤ定格 | スタンダード部品-非グロー ワイヤ定格 |
製品仕様
1-1123722-7の外観
横面の外観
上面の外観
| 製品のタイプの特徴 | 製品タイプ ハウジングのタイプ コネクタ タイプ コネクタおよびコンタクトの嵌合先 端子のタイプ |
ハウジング プラグ 電線対基板 ワイヤ＆ケーブル ソケット |
|---|---|---|
| 構成の特徴 | 極数 列数 端子レイアウト |
7 1 インライン |
| 電気的特性 | 動作電圧（VAC） 動作電圧（VDC） 誘電耐電圧（VAC） 絶縁抵抗（MΩ） |
250 250 1500 1000 |
| 端子の特徴 | Contact Current Rating（Max）（A） 端子保持 |
8 Without |
| 機械的アタッチメント | ストレイン リリーフ 嵌合調整 嵌合保持 嵌合保持のタイプ |
なし なし あり ラッチ,ロック ラッチ |
| ハウジングの特徴 | Centerline（Pitch） UL 難燃性グレード ハウジングの材料 |
3.96mm［.156in］ UL 94V-0 ナイロン 66,ナイロン 66 |
| 寸法 | 長さ 高さ 許容されるワイヤ絶縁直径の範囲 幅 |
27.66mm［1.0889in］ 10.5mm［.413in］ 1.7-3mm［.067-.118in］ 13.3mm［.524in］ |
| 使用条件 | 使用温度範囲 密閉条件 |
-25-105℃［-13-221°F］ 密閉なし |
| 業界スタンダード | グロー ワイヤ定格 | スタンダード部品-非グロー ワイヤ定格 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9円 ( 10円 ) | 在庫品1日目当日出荷可能 |
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
二次電源の電線対基板接続用としてあらゆる機器に対応できるように開発された、コンパクトなコネクタ。
【特長】
・3.96mmピッチ。
・フラットな圧着バレル。
・レバーの損傷を防止するプロテクトロッキングレバー。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

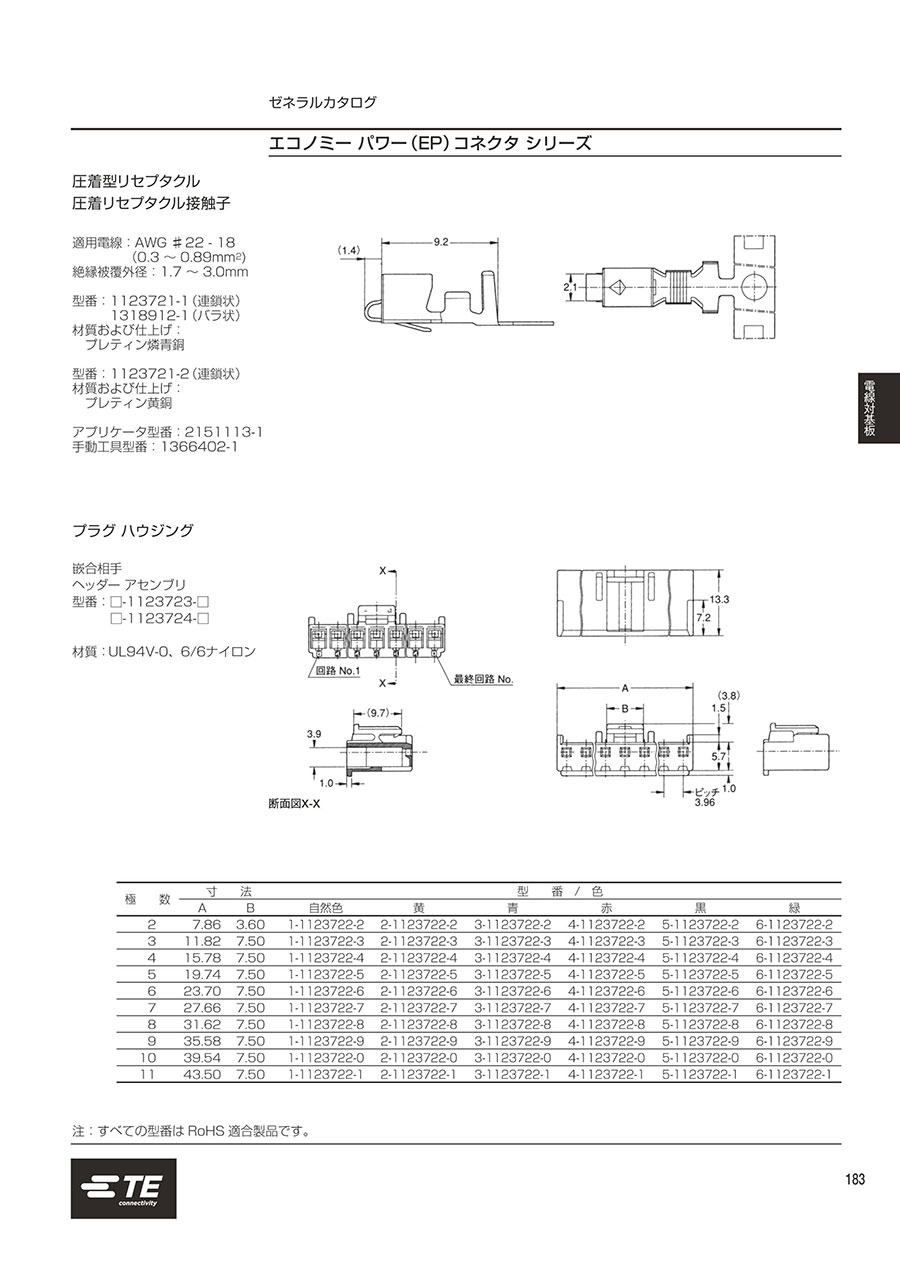

カタログ
商品担当おすすめ
エコノミーパワー（EP） コネクタシリーズ 角形パワー コネクタのレビュー
空気清浄機の配線に
5
5.02020/03/11
パチンコホールに新たに設置した空気清浄機の配線コネクタに、このタイコエレクトロニクス製のコネクタ（1-1123722-5...もっと読む
0人が参考にしています。
