防水プールボックス（IPX6型） カブセ蓋・フラットタイプ
- 通常単価(税別)
- 2,402円～4,707円
- 税込単価
- 2,642円～5,178円
耐候性が高い樹脂製プールボックス。【特長】・防水性が格段に優れています。・防水...
詳細情報を確認する商品仕様
製品仕様
防水プールボックス（IPX6型）の蓋を開けた状態の外観
品番末尾（J）はベージュ。
水の侵入を強力に防ぐ、断面形状
（単位：mm）
防水プールボックス（IPX6型）の構造・寸法図
P部参考拡大構造図
封印ビス仕様の構造図
Q矢視構造図
（単位：mm）
| 品番 | A | V | H | T1 | T2 |
|---|---|---|---|---|---|
| PVP1007P（J） | 100 | 84 | 75 | 3.5 | 3 |
| PVP1010P（J） | 100 | 84 | 100 | 3.5 | 3 |
| PVP1208P（J） | 120 | 104 | 80 | 3.5 | 3.5 |
| PVP1507P（J） | 150 | 132 | 75 | 3.5 | 4 |
| PVP1510P（J） | 150 | 132 | 100 | 3.5 | 4 |
| PVP1515P（J） | 150 | 132 | 150 | 3.5 | 4 |
（単位：mm）
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | PVC | 1 | グレー（ベージュ） |
| 2 | 蓋 | PVC | 1 | グレー（ベージュ） |
| 3 | 枠 | PVC | 1 | グレー（ベージュ） |
| 4 | インサートナット | C3602 | 4 | M4 |
| 5 | （+-）丸皿小ねじ | SUS304 | 4 | M4×20×7 |
| 6 | 防水シート | 発泡CRゴム | - | φ3（直径3mm） |
| （7） | 封印ビス | C3602 | （2） | M4×20 |
| （8） | 封印座金 | SUS | （2） | t=1 |
- ※ 構造・寸法図はPVP1208Pになります。サイズにより若干形状は異なります。
- ※ 封印ビス仕様の場合、符号（7）、（8）を図中R（2箇所）の符号5と付け替える。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,402円 ( 2,642円 ) | 1日目 |
2,402円 ( 2,642円 ) | 1日目 |
2,405円 ( 2,646円 ) | 1日目 |
2,405円 ( 2,646円 ) | 1日目 |
2,726円 ( 2,999円 ) | 1日目 |
2,726円 ( 2,999円 ) | 1日目 |
3,183円 ( 3,501円 ) | 1日目 |
3,183円 ( 3,501円 ) | 1日目 |
3,292円 ( 3,621円 ) | 1日目 |
3,225円 ( 3,548円 ) | 1日目 |
4,497円 ( 4,947円 ) | 1日目 |
4,707円 ( 5,178円 ) | 1日目 |
詳細情報
基本情報
耐候性が高い樹脂製プールボックス。
【特長】
・防水性が格段に優れています。
・防水シート、蓋の出っ張りが無いスマートなデザイン。
・国土交通省仕様適合品。
・落下防止ねじ使用。
・封印ビスに交換もできます。
・IPX6。
【用途】
・ケーブルの接続、機器の収納、配管の接続などに使用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

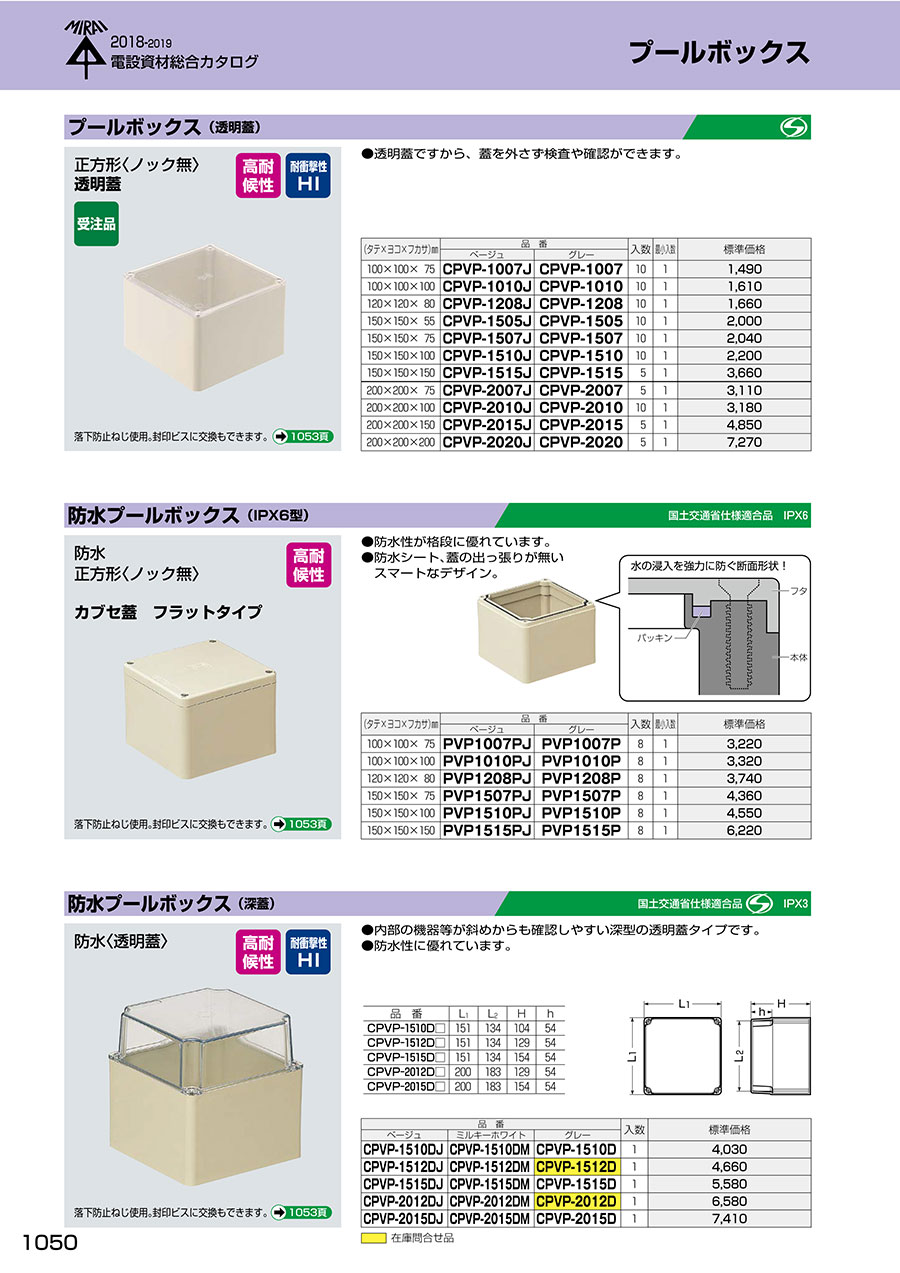

カタログ
