露出用四角ボックス（取付自在蓋）
- 通常単価(税別)
- 2,422円～2,589円特別価格
- 税込単価
- 2,664円～2,848円特別価格
小型防犯カメラ等の取り付けに最適です。【特長】・耐候性と耐衝撃性（HI）が高い樹脂製ボックス。・屋外で...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 小型防犯カメラ等の取り付けは、重量2㎏以下、出しろが300㎜以下の器具にご使用ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
PV4B-ANF□の外観
パッキン付き
PV4B-ANF□ 側面おネジキャップ（側面6箇所）の展開図
PV4B-ANF1□ 側面おネジキャップキャップ（1箇所）の展開図
寸法図
（単位：mm）
PV4B-ANF□の寸法図
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | PVC | 1 | - |
| 2 | 蓋 | AES | 1 | 黒色：難然AES |
| 3 | キャップ | PVC | 6 | - |
| 4 | コネクタ用パッキン | EPDM | 6 | - |
| 5 | ロックナット | PS | 6 | - |
| 6 | （+-）丸皿小ねじ | SUS | 4 | M4х14 |
| 7 | 六角ナット | C2800 | 4 | M4 |
| 8 | パッキン | CR | 1 | - |
| 9 | ケーブルブッシング | EPDM | 1 | ZGV-P16_ |
| （10） | ケーブルブッシング | EPDM | 1 | 添付 ZGV-P22_ |
| （11） | 板ナット | C2801P | 4 | 添付 M5 |
| （12） | 十字穴付きなべ小ねじ | SUS | 4 | 添付 M5х25 |
| （13） | 十字穴付きトラスタッピンねじ | SUS | 4 | 添付 4х20 |
| （14） | 絶縁キャップ小 | S-PVC | 4 | 添付 |
| （15） | 絶縁キャップ大 | S-PVC | 4 | 添付 |
| 品番 | 色 |
|---|---|
| PV4B-ANFJ | ベージュ |
| PV4B-ANFM | ミルキーホワイト |
| PV4B-ANF | グレー |
（単位：mm）
PV4B-ANF1□の寸法図
| 符号 | 名称 | 材質 | 個数 | 備考 |
|---|---|---|---|---|
| 1 | 本体 | PVC | 1 | - |
| 2 | 蓋 | AES | 1 | 黒色：難然AES |
| 3 | キャップ | PVC | 1 | - |
| 4 | コネクタ用パッキン | EPDM | 1 | - |
| 5 | ロックナット | PS | 1 | - |
| 6 | （+-）丸皿小ねじ | SUS | 4 | M4х14 |
| 7 | 六角ナット | C2800 | 4 | M4 |
| 8 | パッキン | CR | 1 | - |
| 9 | ケーブルプッシング | EPDM | 1 | ZGV-P16_ |
| （10） | 板ナット | C2801P | 4 | 添付 M5 |
| （11） | 十字穴付きなべ小ねじ | SUS | 4 | 添付 M5х25 |
| （12） | 十字穴付きトラスタッピンねじ | SUS | 4 | 添付 4х20 |
| （13） | 絶縁キャップ小 | S-PVC | 4 | 添付 |
| （14） | 絶縁キャップ大 | S-PVC | 4 | 添付 |
| 品番 | 色 |
|---|---|
| PV4B-ANF1J | ベージュ |
| PV4B-ANF1M | ミルキーホワイト |
| PV4B-ANF1 | グレー |
その他の特長
ケーブルブッシングの取り付け
※PV4B-ANF□はケーブルブッシング1個添付
パワーバンド・ステンレスバンドが直接取り付けられる
注意・禁止事項
- ※ 小型防犯カメラなどの取り付けは、重量2kg以下、出しろが300mm以下の器具にご使用ください。
- ※ ポールに取り付ける場合は重量1kg以下、出しろが200mm以下の器具をご使用ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,422円 ( 2,664円 ) | 1日目 |
2,589円2,071円 ( 2,278円 ) | 在庫品1日目当日出荷可能 |
2,589円 ( 2,848円 ) | 在庫品1日目当日出荷可能 |
2,422円 ( 2,664円 ) | 1日目 |
2,505円 ( 2,756円 ) | 3日目 |
2,422円 ( 2,664円 ) | 1日目 |
詳細情報
基本情報
小型防犯カメラ等の取り付けに最適です。
【特長】
・耐候性と耐衝撃性（HI）が高い樹脂製ボックス。
・屋外での使用に便利な防雨型。
・ポールにも取り付けられるバンド通し穴付。
・機器取り付けに簡単、便利な取り付け自在蓋。
・JIS C8435。IPX3。
【用途】
・ケーブルの接続、機器の収納、配管の接続などに使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 小型防犯カメラ等の取り付けは、重量2㎏以下、出しろが300㎜以下の器具にご使用ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

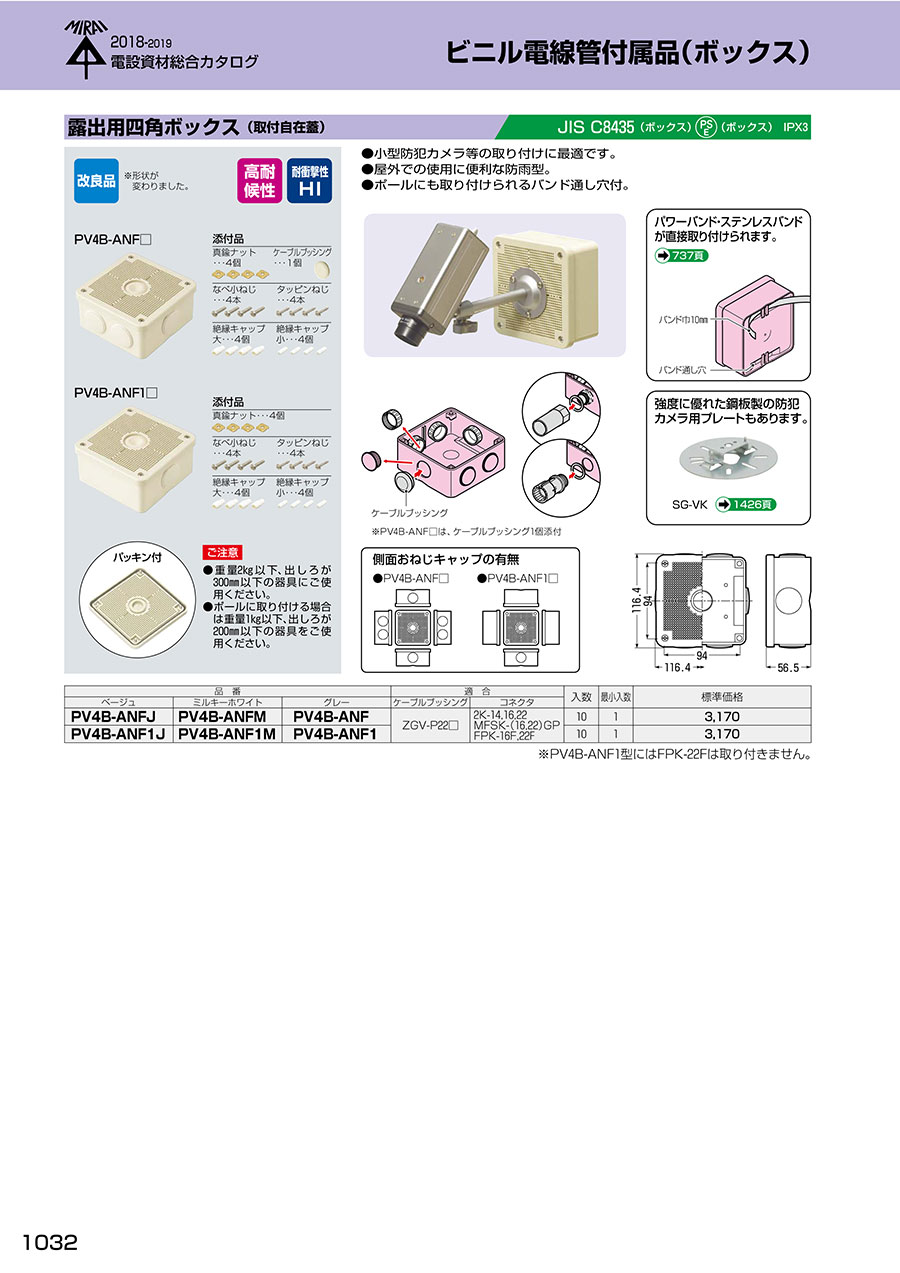

カタログ
