常時インバータ給電方式 FW-Sシリーズ

Name: 常時インバータ給電方式 FW-Sシリーズ
Brand: 三菱電機
SKU: 222005903968
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 103,022円～1,236,000円

税込単価: 113,324円～1,359,600円

通常出荷日：5日目～19日目

制御盤内や装置内への設置性を追求したFA用途に最適な常時インバータUPS。【特長】・AC85～144V...

詳細を確認

44.0

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

三菱電機

常時商用給電方式 UPS FW-Fシリーズ

通常価格(税別)： 34,175円 (税込価格：37,593円)

通常出荷日：在庫品1日目

よく一緒に見られています

三菱電機

FREQUPS FW-Jシリーズ常時商用電源給電

通常価格(税別)： 50,592円 (税込価格：55,651円)

通常出荷日：在庫品1日目

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

FREQUPS FW-Sシリーズの仕様

コンセント仕様：FW-S10C-0.7K/1.0K/1.5Kの外観
耐環境仕様：FW-S10T-0.7K/1.0K/1.5Kの外観

FW-S10-2.0K、FW-S10-3.0Kの外観

FW-S10-5.0Kの外観

-		FREQUPS
-		FW-Sシリーズ
形式		FW-S10C-0.7K	FW-S10C-1.0K	FW-S10C-1.5K	FW-S10-2.0K	FW-S10-3.0K	FW-S10-5.0K	FW-S10T-0.7K	FW-S10T-1.0K	FW-S10T-1.5K	FW-S10T-3.0K	FW-S10T-5.0K
運転方式		常時インバータ給電方式
交流入力	相数・線数	単相2線式（アース付）			単相2線式（M4端子台）		単相2線式（M6端子台）	単相2線式（アース付）			単相2線式（M4端子台）	単相2線式（M6端子台）
	接続プラグ/端子台	2P15Aアース付 NEMA 5-15P		2P15Aアース付 NEMA 5-15P（※1）	M4端子台		M6端子台	2P15Aアース付 NEMA 5-15P		2P15Aアース付 NEMA 5-15P（※1）	M4端子台	M6端子台
	入力電圧範囲	AC85V～144V		AC85V～144V（※1）				AC85V～144V		AC85V～144V（※1）	AC85V～144V
	周波数	47.5Hz～63Hz
	入力容量	0.7kVA	1.0kVA	1.5kVA	2.0kVA	3.0kVA	5.0kVA	0.7kVA	1.0kVA	1.5kVA	3.0kVA	5.0kVA
	入力力率	0.95以上（定格負荷時）
バッテリ	種類	小形制御弁式鉛蓄電池
	期待寿命	5年間（周囲温度20℃）
	停電補償時間	10分間（300W）	10分間（450W）	10分間（650W）	10分間（1.4kW）	5分間（2.1kW）	10分間（3.5kW）	10分間（300W）	10分間（450W）	10分間（650W）	10分間（2.1kW）	10分間（3.5kW）
	停電補償時間	5分間（490W）	5分間（700W）	5分間（1.0kW）	10分間（1.4kW）	5分間（2.1kW）	10分間（3.5kW）	5分間（490W）	5分間（700W）	5分間（1.0kW）	10分間（2.1kW）	10分間（3.5kW）
	充電時間	8時間（充電量90％）
	ユーザー側で交換	○
交流出力	相数・線数	単相2線式（アース付）			単相2線式（M4端子台）		単相2線式（M6端子台）	単相2線式（アース付）			単相2線式（M4端子台）	単相2線式（M6端子台）
	電圧	100～120V±2％（※2）
	周波数	同期モード：入力周波数に同期/ 固定モード：50/60Hz±0.5％（50Hz/60Hzの選択が任意に設定可能）（工場出荷時同期モード）
	出力容量	0.7kVA 560W	1.0kVA 800W	1.5kVA 1.2kW	2.0kVA 1.6kW	3.0kVA 2.4kW	5.0kVA 4.0kW	0.7kVA 560W	1.0kVA 800W	1.5kVA 1.2kW	3.0kVA 2.4kW	5.0kVA 4.0kW
	出力：100Vコンセント	2P15Aアース付 2個（1系統、2出力抜け止め仕様）			2P15Aアース付 NEMA 5-15R 4個（1系統、4出力）（※3）			2P15Aアース付 2個（1系統、2出力抜け止め仕様）			2P15Aアース付 NEMA 5-15R 4個（1系統、4出力）（※3）
	出力：端子台	-			M4端子台（1系統）		M6端子台（1系統）	-			M4端子台（1系統）	M6端子台（1系統）
	電圧波形	正弦波
	バックアップ切換時間	無瞬断
	インバータ許容ピーク電流	定格電流実効値の300％（電流波高値/実効値比3.0）
	電圧波形歪率	3％以下（定格抵抗負荷）
	過負荷保護	110％ 30秒/140％ 3秒（※4）
環境	周囲温度	0～40℃（推奨20～30℃）
	相対湿度	25～85RH％以下（結露しないこと）
	汚損度	-						汚損度3（IEC60950-1/JIS C6950-1規格準拠）
起動方式		商用起動			商用起動/バッテリ起動
冷却方式		強制風冷（ファンの期待寿命5年、周囲温度20℃）			強制風冷（長寿命ファン採用：交換不要）			強制風冷（ファンの期待寿命5年、周囲温度20℃）			強制風冷（長寿命ファン採用：交換不要）
発熱量		98W	140W	210W	155W	235W	390W	98W	140W	210W	235W	390W
外部インターフェース	RS-232C（D-sub9ピン-オスコネクタ）	○
	USB（タイプB）	-
	外部信号	差込端子台：オープンコレクタ出力、無電圧接点出力・放電終止予告・バイパス運転信号・バックアップ運転信号・設定負荷超過・瞬低警報等差込端子台：フォトカプラ入力・UPSシャットダウン信号・バイパス切替・非常停止信号・ブレーカ連動信号・リモートON/OFF信号等
	オプションボード用スロット	-			○
騒音		50dB以下（前方1m、A特性）（※5）
塗装色		グレー
外形	W×H×D（mm）	155×255×415			175×430×540 （4U）		250×672×600	155×255×415			175×430×650	250×672×600
外形	質量	約15kg	約18kg	約21kg	約42kg		約108kg	約15kg	約18kg	約21kg	約61kg	約108kg
規格	UL規格	-
	CEマーク（自己宣言）	-
	準拠規格	VCCI classA, FCC classA
備考		※1）1.0kW以上の容量を接続される場合は入力電圧100V以上でご使用ください。 ※2）交流出力電圧はFREQSHIP、UPSSETにより1V単位で任意に設定可能です。（工場出荷時設定は100V） ※3）OUTPUT A/Bはそれぞれ2出力合計で15Aまでです。また、2.0kVAは合計20A、3.0kVAは合計30A、5.0kVAは合計50Aまでです。 ※4）UPSが過負荷状態の時はバイパス運転となり、バックアップできません。 ※5）騒音は三菱電機社試験設備にてUPS正面から1m離れた位置で測定した値です。　　設置場所の環境（反射音などの影響）により、仕様値を超過する場合があります。
注意事項		1）半波整流負荷をご使用の場合、出力容量、出力電流の定格は1/2の値になります。

FREQUPS FW-Sシリーズの名称図

操作パネルの名称図

外形図

コンセント仕様：FW-S10C-0.7K/1.0K/1.5K
耐環境仕様：FW-S10T-0.7K/1.0K/1.5K

端子台仕様 : FW-S10-0.7K、FW-S10-1.0K、FW-S10-1.5K／コンセント仕様 : FW-S10C-0.7K、FW-S10C-1.0K、FW-S10C-1.5Kの寸法図（単位：mm）

コンセント仕様：FW-S10C-0.7K/1.0K/1.5K、耐環境仕様：FW-S10T-0.7K/1.0K/1.5Kの寸法図（単位：mm）

端子台仕様 : FW-S10-0.7K、FW-S10-1.0K、FW-S10-1.5K／コンセント仕様 : FW-S10C-0.7K、FW-S10C-1.0K、FW-S10C-1.5Kの名称図

コンセント仕様：FW-S10C-0.7K/1.0K/1.5K、耐環境仕様：FW-S10T-0.7K/1.0K/1.5Kの名称図

FW-S10-2.0K、FW-S10-3.0K、FW-S10L-3.0K、FW-S10T-3.0K

FW-S10-2.0K、FW-S10-3.0K、FW-S10L-3.0K、FW-S10T-3.0Kの寸法図（単位：mm）

形名	寸法A
FW-S10-2.0K	540
FW-S10-3.0K	540
FW-S10L-3.0K	650
FW-S10T-3.0K	650

FW-S10-2.0K、FW-S10-3.0K、FW-S10T-3.0Kの名称図

FW-S10L-3.0K、FW-S10T-3.0Kの名称図

FW-S10-5.0K、FW-S10T-5.0K

FW-S10-5.0K、FW-S10T-5.0Kの寸法図（単位：mm）

FW-S10-5.0K、FW-S10T-5.0Kの名称図

名称番号

1. 外部信号端子台：警報等の信号入出力用端子です。
2. RS-232Cコネクタ（D-sub 9ピンオス）：シャットダウンを行う場合やFREQSHIPを使用する場合通信ケーブルを接続します。
3. 冷却ファン
4. 端子台パネル：端子台に接続する際はこのパネルを外してください。
5. 入力サーキットプロテクタ：過電流が発生した場合トリップします。
6. 配線ケーブル穴：端子台パネルを取り外し、配線穴からケーブルを内部に導入してケーブルを接続してください。
7. 入出力端子台
8. OUTPUT/出力コンセント：（100V 2P15Aアース付）抜け止め仕様です。負荷を接続します。
9. OUTPUT/出力コンセント：（100V 2P15Aアース付 NEMA 5-15R）負荷を接続します。
10. 入力プラグ（ケーブル長：2.5m）：2P15Aアース付 NEMA 5-15P単相接地極付プラグです。商用100Vコンセントに差し込みます。
11. オプションボード用スロット：オプションボードを挿入するスロットです。
12. 増設バッテリコネクタ：増設バッテリユニットを接続するコネクタです。
13. 出力サーキットプロテクタ（15A）：コンセント（2口/個）の合計は15Aまでです。

※ 上記以外の製品情報につきましては、カタログを参照してください。

型番リスト

表示件数

型番

定格出力電流

(A)

定格出力容量

(VA)

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

停電補償時間

(分)

仕様

接続プラグ/端子台

据付方式

RoHS?

最小発注数量

20	2000	499	175	540	10（1.4kW）	端子台仕様	M4端子台	タワー/ラック兼用	6	1個
30	3000	499	175	540	5（2.1kW）	端子台仕様	M4端子台	タワー/ラック兼用	10	1個
50	5000	672	250	600	10（3.5kW）	端子台仕様	M6端子台	タワー	6	1個
7	700	255	155	415	10（300W）、5（490W）	コンセント仕様	NEMA 5-15P（2P15Aアース付）	タワー（横置き可能）	10	1個
10	1000	255	155	415	10（450W）、5（700W）	コンセント仕様	NEMA 5-15P（2P15Aアース付）	タワー（横置き可能）	10	1個
15	1500	255	155	415	10（650W）、5（1.0kW）	コンセント仕様	NEMA 5-15P（2P15Aアース付）	タワー（横置き可能）	10	1個
7	700	255	155	415	10（490W）	定格補償時間10分	NEMA 5-15P（2P15Aアース付）	タワー（横置き可能）	-	1個
10	1000	255	155	415	10（700W）	定格補償時間10分	NEMA 5-15P（2P15Aアース付）	タワー（横置き可能）	-	1個
30	3000	499	175	650	10（2.1kW）	定格補償時間10分	M4端子台	タワー/ラック兼用	-	1個
15	1500	131	430	436	10（1.0kW)	ラックタイプ	NEMA 5-15P（2P15Aアース付）	タワー/ラック兼用	-	1個
7	700	255	155	415	10（300W）、5（490W）	耐環境仕様	NEMA 5-15P（2P15Aアース付）	タワー（横置き可能）	-	1個
10	1000	255	155	415	10（450W）、5（700W）	耐環境仕様	NEMA 5-15P（2P15Aアース付）	タワー（横置き可能）	-	1個
15	1500	255	155	415	10（650W）、5（1.0kW）	耐環境仕様	NEMA 5-15P（2P15Aアース付）	タワー（横置き可能）	-	1個
30	3000	499	175	650	10（2.1kW）	耐環境仕様	M4端子台	タワー/ラック兼用	-	1個
50	5000	672	250	600	10（3.5kW）	耐環境仕様	M6端子台	タワー	-	1個

通常単価(税別) (税込単価)	通常出荷日

321,271円 ( 353,398円 )	19日目
481,271円 ( 529,398円 )	19日目
878,080円 ( 965,888円 )	19日目
103,022円 ( 113,324円 )	19日目
118,278円 ( 130,106円 )	19日目
166,781円 ( 183,459円 )	19日目
116,598円 ( 128,258円 )	19日目
133,103円 ( 146,413円 )	19日目
497,914円 ( 547,705円 )	19日目
220,151円 ( 242,166円 )	19日目
166,823円 ( 183,505円 )	19日目
193,277円 ( 212,605円 )	19日目
279,046円 ( 306,951円 )	19日目
704,400円 ( 774,840円 )	5日目
1,236,000円 ( 1,359,600円 )	5日目

詳細情報

基本情報

基本情報

制御盤内や装置内への設置性を追求したFA用途に最適な常時インバータUPS。
【特長】
・AC85～144V幅広い入力電圧に対応したクリーンな出力電圧
・停電や瞬停の発生時に無瞬断でバックアップ切換
・出力電圧を100～120Vまで1V単位で設定可能
・出力電圧、周波数の固定も可能
・ソフトスタート機能を搭載で、突入電流の抑制が可能
【用途】
・電源トラブル時のバックアップ運転用電源供給に

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

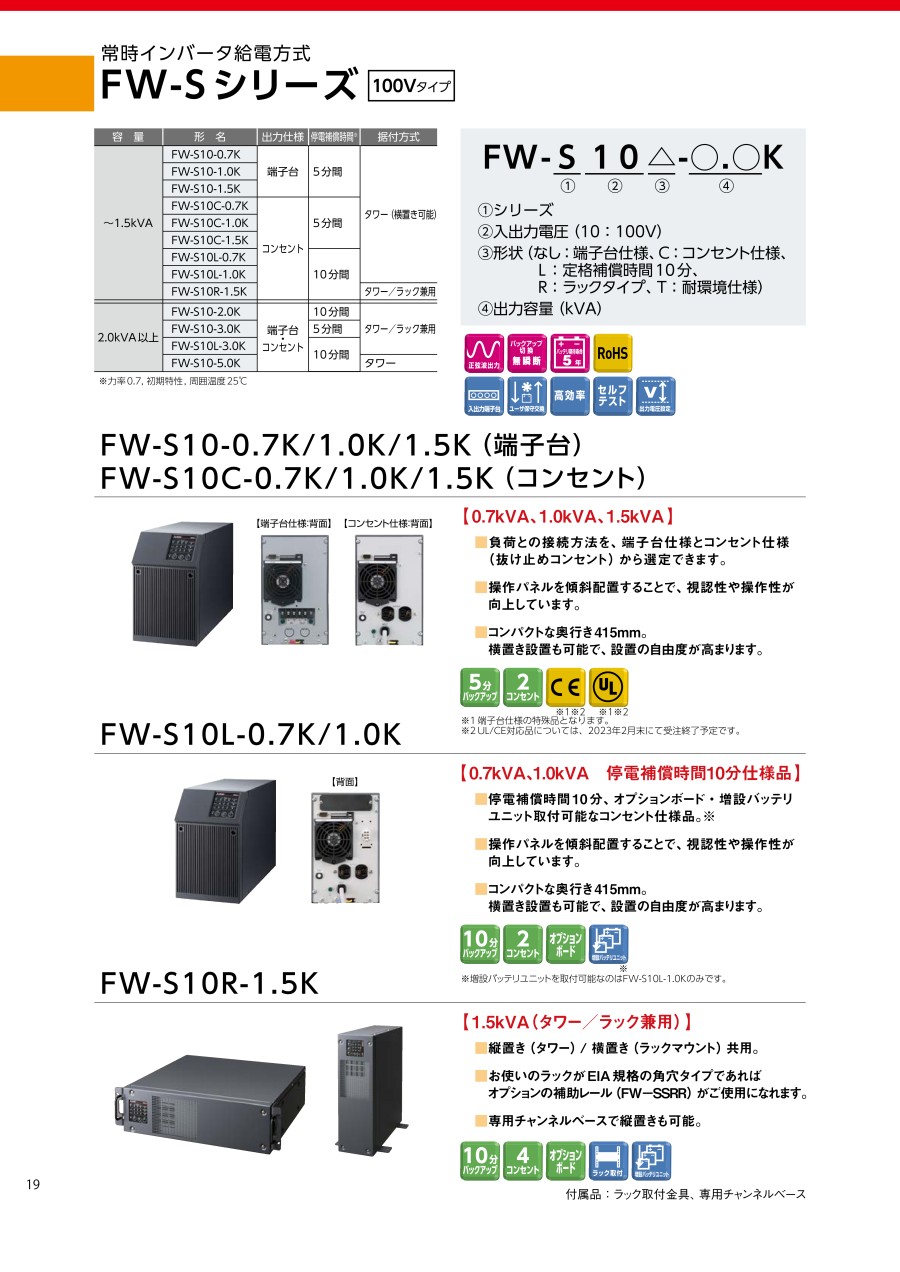

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱電機
FREQUPS 交換用バッテリ
三菱小容量UPS FREQUPSシリーズの交換用バッテリ。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
