FREQUPS FW-Jシリーズ 常時商用電源給電
- 通常単価(税別)
- 50,592円
- 税込単価
- 55,651円
常時商用電源給電方式のアッパーベーシックモデルUPS。【特長】・正弦波出力でPFC電源搭載機器のバック...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
FW-J10-0.5Kの仕様・寸法情報
商品情報

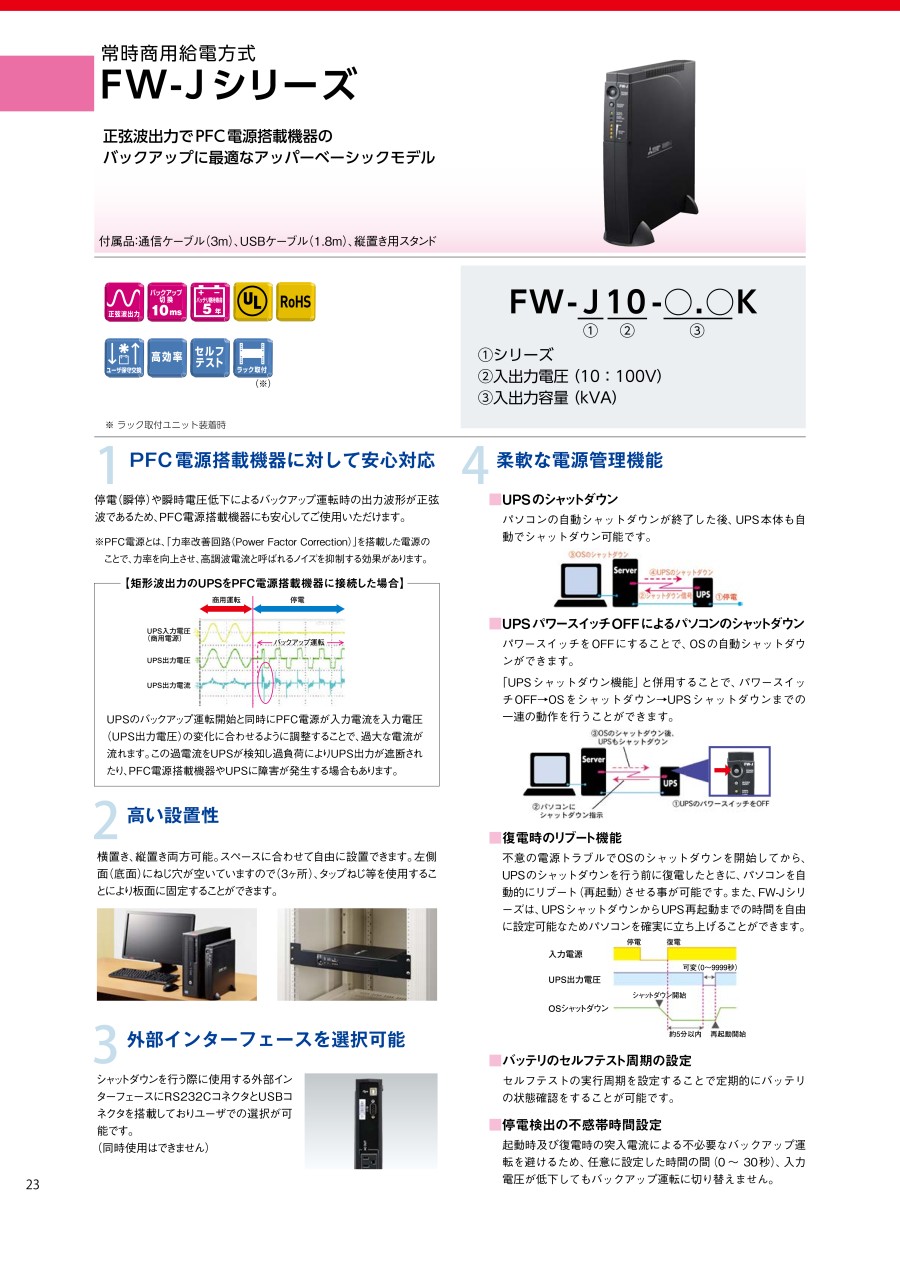

FREQUPS FW-Jシリーズの仕様
FW-J10-0.5Kの外観
付属品：通信ケーブル（3m）、USBケーブル（1.8m）、縦置き用スタンド
FW-J10-0.5Kの寸法図（単位：mm）
0.5kVA
| - | FREQUPS | |
|---|---|---|
| FW-Jシリーズ | ||
| 形式 | FW-J10-0.5K | |
| 運転方式 | 常時商用給電方式 | |
| 交流入力 | 相数・線数 | 単相2線式（アース付） |
| 接続プラグ／端子台 | 2P15Aアース付 NEMA 5-15P | |
| 入力電圧範囲 | AC100V±10% | |
| 周波数 | 50Hz／60Hz±5% | |
| 入力容量 | 600VA | |
| 入力力率 | 接続する負荷に依存 | |
| バッテリ | 種類 | 小形制御弁式鉛蓄電池 |
| 期待寿命 | 5年間（周囲温度20℃） | |
| 停電補償時間 | 3.5分間 | |
| （定格負荷、初期特性、周囲温度25℃） | ||
| 充電時間 | 9時間以内（充電量90%） | |
| 交流出力 | 相数・線数 | 単相2線式（アース付） |
| 電圧 | 100V±6%（※1） | |
| 周波数 | 50Hz／60Hz（※1） | |
| 出力容量 | 500VA／300W | |
| 出力：100Vコンセント | 2P15Aアース付 NEMA 5-15R 3個（1系統、3出力） | |
| 出力：端子台 | - | |
| 電圧波形 | 正弦波（※1） | |
| バックアップ切換時間 | 10ms以内（高速リレー切換方式） | |
| インバータ許容ピーク電流 | 突入電流許容値15A以下 | |
| 電圧波形歪率 | - | |
| 過負荷保護 | 110% 30秒／140% 3秒（※2） | |
| 環境 | 周囲温度 | 0～40℃（推奨値20～30℃） |
| 相対湿度 | 25～85%（結露しないこと） | |
| 起動方式 | 商用起動 | |
| 冷却方式 | 自冷 | |
| 発熱量（定格負荷時） | 12W | |
| 外部インターフェース | RS-232C （D-sub9ピン-オスコネクタ） | ○ |
| USB （タイプB） | ○ | |
| 外部信号 | （※3） オープンコレクタ出力 バッテリ運転・バッテリ容量低下／フォトカプラ入力 ：UPSシャットダウン | |
| オプションボード用スロット | - | |
| 騒音 | 40dB以下（前方1m, A特性） | |
| 塗装色 | 黒 | |
| 外形 | W×H×D（mm） | 46×280×275（※4） |
| 質量 | 約4.4kg | |
| 規格 | UL規格 | UL1778 |
| CEマーク（自己宣言） | - | |
| 準拠規格 | VCCI classA | |
| 備考 | ※1）バックアップ運転時。 ※2）バックアップ運転状態での値です。 ※3）RS-232C（D-sub9ピン・オスコネクタ）と共有です。 ※4）付属の縦置き用スタンド装着時の外形は89×285×275です。 | |
| 注意事項 | 1）半波整流方式の負荷は接続しないでください。 2）UPSの一次側にダウントランスをお使いの場合はUPS定格容量の1.5倍以上を目安として選定願います。 | |
FREQUPS FW-Jシリーズの名称図
FW-J10-0.5Kの名称図
外部信号コネクタの詳細イメージ
操作パネルの名称図
PFC電源搭載機器に対して安心対応
矩形波出力のUPSをPFC電源搭載機器に接続した場合
FREQUPS FW-Jシリーズは停電（瞬停）や瞬時電圧低下によるバックアップ運転時の出力波形が正弦波であるため、PFC電源搭載機器にも安心して使用可能。
※PFC電源とは、「力率改善回路（Power Factor Correction）」を搭載した電源のことで、力率を向上させ、高調波電流と呼ばれるノイズを抑制する効果がある。
UPSのバックアップ運転開始と同時にPFC電源が入力電流を入力電圧（UPS出力電圧）の変化に合わせるように調整することで、過大な電流が流れる。
この過電流をUPSが検知し過負荷によりUPS出力が遮断されたり、PFC電源搭載機器やUPSに障害が発生する場合もある。
復電時のリブート機能
復電時のリブート機能の仕様イメージ
不意の電源トラブルでOSのシャットダウンを開始してから、UPSのシャットダウンを行う前に復電したときに、コンピュータを自動的にリブート（再起動）させる事が可能。
また、FW-Jシリーズは、UPSシャットダウンからUPS再起動までの時間を自由に設定可能なためコンピュータを確実に立ち上げることができる。
高い設置性
縦置き使用イメージ
横置き使用イメージ
横置き、縦置き両方可能。スペースに合わせて自由に設置可能。左側面（底面）にねじ穴が空いているので（3ヶ所）、タップねじ等を使用することにより板面に固定することができる。
詳細情報
基本情報
常時商用電源給電方式のアッパーベーシックモデルUPS。
【特長】
・正弦波出力でPFC電源搭載機器のバックアップに最適なアッパーベーシックモデル
・パソコンの自動シャットダウンが終了した後、UPS 本体も自動でシャットダウン可能です
・PSパワースイッチOFFによるパソコンのシャットダウン
・セルフテストの実行周期を設定することで定期的にバッテリの状態確認をすることが可能です
・起動時及び復電時の突入電流による不必要なバックアップ運転を避けるため、任意に設定した時間の間（0～30秒）、入力電圧が低下してもバックアップ運転に切り替えません
・RS232CコネクタとUSBコネクタを搭載しておりユーザでの選択が可能（同時使用不可）
