AFS・AFMシリーズ アルミインシュレーターフット【4個入り】

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 2021年5月24日より価格の見直しを行いました。
    現在の価格につきましては、WOSにてご確認の程何卒よろしくお願い申し上げます。
未確定:候補が22型番あります。
数量:

商品情報

外付型と内付型の2つのタイプより選択できる外装パーツ

外付型/ショットブラスト仕上げ(AFSシリーズ) ・表面仕上げは落ち着きと重厚感のあるショットブラスト仕上げ。また、傷や汚れが目立ちにくい仕上げとなっている。 ・色はシルバーとブラックから選択可能。

外付型/ショットブラスト仕上げ(AFSシリーズ)
・表面仕上げは落ち着きと重厚感のあるショットブラスト仕上げ。また、傷や汚れが目立ちにくい仕上げとなっている。
・色はシルバーとブラックから選択可能。

内付型/鏡面仕上げ(AFMシリーズ) ・表面仕上げは光沢があり、存在感を主張出来る鏡面仕上げ。 ・色はシルバーのみ。

内付型/鏡面仕上げ(AFMシリーズ)
・表面仕上げは光沢があり、存在感を主張出来る鏡面仕上げ。
・色はシルバーのみ。

取り付け例1。

取り付け例1。

取り付け例2。

取り付け例2。

製品仕様

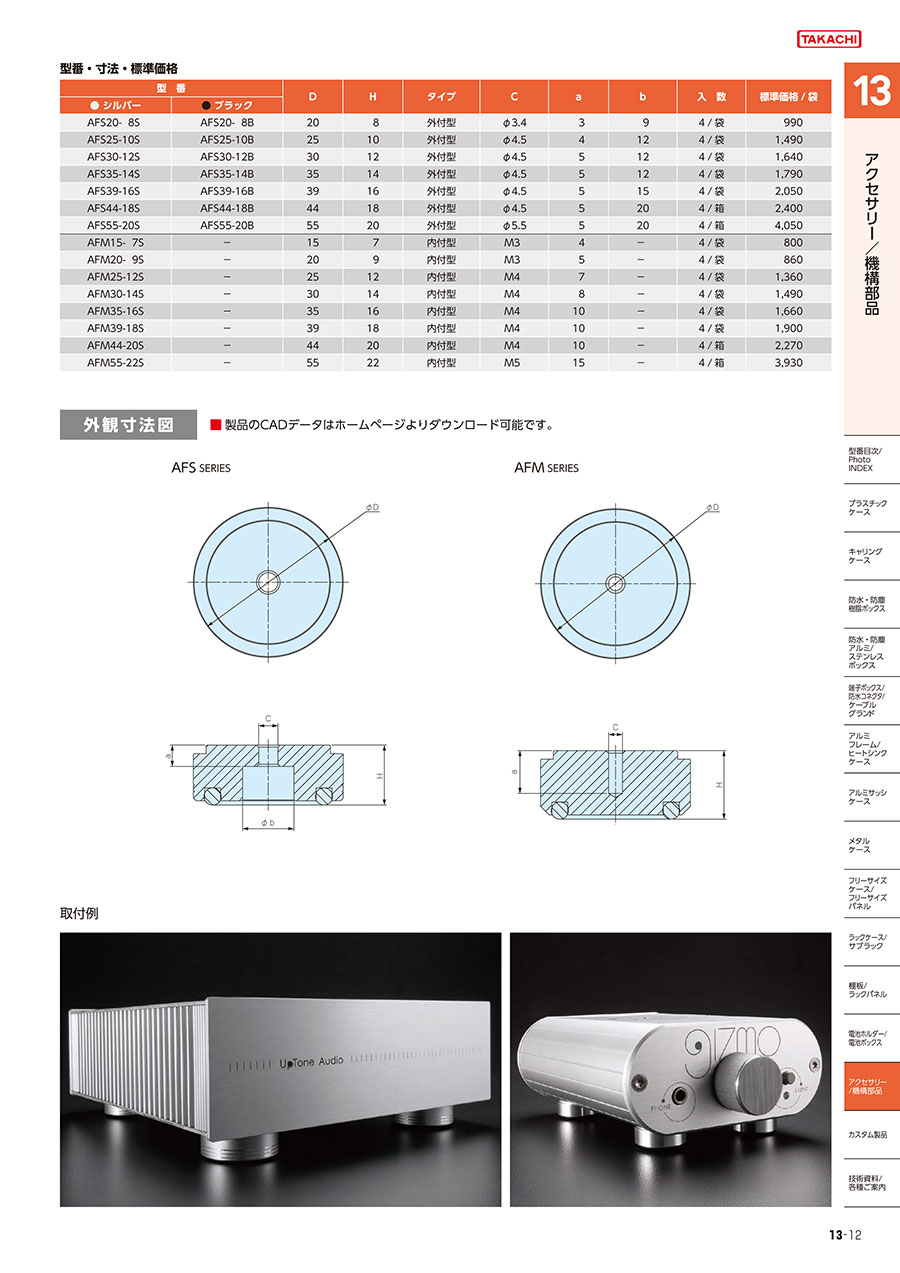

AFS・AFM型アルミインシュレーターフットの寸法図

AFS・AFM型アルミインシュレーターフットの寸法図

型番:AFSシリーズの側面図

型番:AFSシリーズの側面図

型番:AFMシリーズ

型番:AFMシリーズ

型番DHタイプCab
シルバーブラック
AFS20-8SAFS20-8B208外付型φ3.439
AFS25-10SAFS25-10B2510外付型φ4.5412
AFS30-12SAFS30-12B3012外付型φ4.5512
AFS35-14SAFS35-14B3514外付型φ4.5512
AFS39-16SAFS39-16B3916外付型φ4.5515
AFS44-18SAFS44-18B4418外付型φ4.5520
AFS55-20SAFS55-20B5520外付型φ5.5520
AFM15-7S-157内付型M34-
AFM20-9S-209内付型M35-
AFM25-12S-2512内付型M47-
AFM30-14S-3014内付型M48-
AFM35-16S-3516内付型M410-
AFM39-18S-3918内付型M410-
AFM44-20S-4420内付型M410-
AFM55-22S-5522内付型M515-

型番リスト

表示件数

色/表面処理

H

(mm)

D

(mm)

仕様

a

(mm)

b

(mm)

c

(mm)

RoHS?最小発注数量
シルバー
7
15
内付型
4
-
M3
-
1パック

4個入り

シルバー
9
20
内付型
5
-
M3
10
1パック

4個入り

シルバー
12
25
内付型
7
-
M4
10
1パック

4個入り

シルバー
14
30
内付型
8
-
M4
10
1パック

4個入り

シルバー
16
35
内付型
10
-
M4
10
1パック

4個入り

シルバー
18
39
内付型
10
-
M4
10
1パック

4個入り

シルバー
20
44
内付型
10
-
M4
10
1パック

4個入り

シルバー
22
55
内付型
15
-
M5
10
1パック

4個入り

ブラック
8
20
外付型
3
9
φ3.4
10
1パック

4個入り

シルバー
8
20
外付型
3
9
φ3.4
10
1パック

4個入り

ブラック
10
25
外付型
4
12
φ4.5
10
1パック

4個入り

シルバー
10
25
外付型
4
12
φ4.5
10
1パック

4個入り

ブラック
12
30
外付型
5
12
φ4.5
10
1パック

4個入り

シルバー
12
30
外付型
5
12
φ4.5
10
1パック

4個入り

ブラック
14
35
外付型
5
12
φ4.5
10
1パック

4個入り

シルバー
14
35
外付型
5
12
φ4.5
10
1パック

4個入り

ブラック
16
39
外付型
5
15
φ4.5
10
1パック

4個入り

シルバー
16
39
外付型
5
15
φ4.5
10
1パック

4個入り

ブラック
18
44
外付型
5
20
φ4.5
10
1パック

4個入り

シルバー
18
44
外付型
5
20
φ4.5
10
1パック

4個入り

ブラック
20
55
外付型
5
20
φ5.5
10
1パック

4個入り

シルバー
20
55
外付型
5
20
φ5.5
10
1パック

4個入り

通常単価(税別) (税込単価)
通常出荷日
957
( 1,053 )
2日目
946
( 1,041 )
2日目
1,670
( 1,837 )
2日目
1,702
( 1,872 )
2日目
1,828
( 2,011 )
2日目
2,090
( 2,299 )
2日目
2,308
( 2,539 )
2日目
3,930
( 4,323 )
2日目
1,142
( 1,256 )
2日目
1,089
( 1,198 )
2日目
1,879
( 2,067 )
在庫品1日目当日出荷可能
1,708
( 1,879 )
2日目
1,804
( 1,984 )
2日目
2,002
( 2,202 )
2日目
1,969
( 2,166 )
2日目
2,138
( 2,352 )
2日目
2,255
( 2,481 )
2日目
2,255
( 2,481 )
2日目
2,400
( 2,640 )
2日目
2,400
( 2,640 )
2日目
4,050
( 4,455 )
2日目
4,050
( 4,455 )
2日目

詳細情報

基本情報

【特長】
・アルミの削り出し+アルマイト処理により高級感のある足です。
・底面には滑り止め用にNBR製Oリングが付いています。
・外付型/ショットブラスト仕上げと内付型/鏡面仕上げの2つのタイプより選択可能。
・外付型は、アルミ足の底側からビスを入れ、筐体にタップ加工をするか、ナットを使用して固定するタイプで、筐体の外からの付け外しが容易です。
・内付型は、アルミ足自体にタップ加工がされており、筐体底面に穴加工をして、筐体内部からビスを入れ固定するタイプです。
【用途】
・オーディオ機器用インシュレーターをはじめ、高級感を出したい機器へのご利用に最適です。
・オーディオ関連機器の支える足が、紛失、破損した際の交換用部品として最適。

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 2021年5月24日より価格の見直しを行いました。
    現在の価格につきましては、WOSにてご確認の程何卒よろしくお願い申し上げます。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
