タカチ電機工業

壁付ネットワークケース PFFシリーズ

Name: 壁付ネットワークケース PFFシリーズ
Brand: タカチ電機工業
SKU: 222005902226
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 678円～4,391円

税込単価: 746円～4,830円

通常出荷日：2日目

【特長】・パネル面に段差が無いフラットなデザインです・難燃性ABS樹脂（UL94V-0）で全30サイズ...

詳細を確認

44.0

よく一緒に見られています

タカチ電機工業

TWF型フランジ足付難燃性プラスチックケース

通常価格(税別)： 287円 (税込価格：316円)

通常出荷日：2 日目

よく一緒に見られています

タカチ電機工業

ネットワークケース PFシリーズ

通常価格(税別)： 386円 (税込価格：425円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

フラットなデザインの壁付タイプのネットワークケース

無線LAN、WiFiアクセスポイント等の壁掛けが必要な機器に最適。

製品仕様

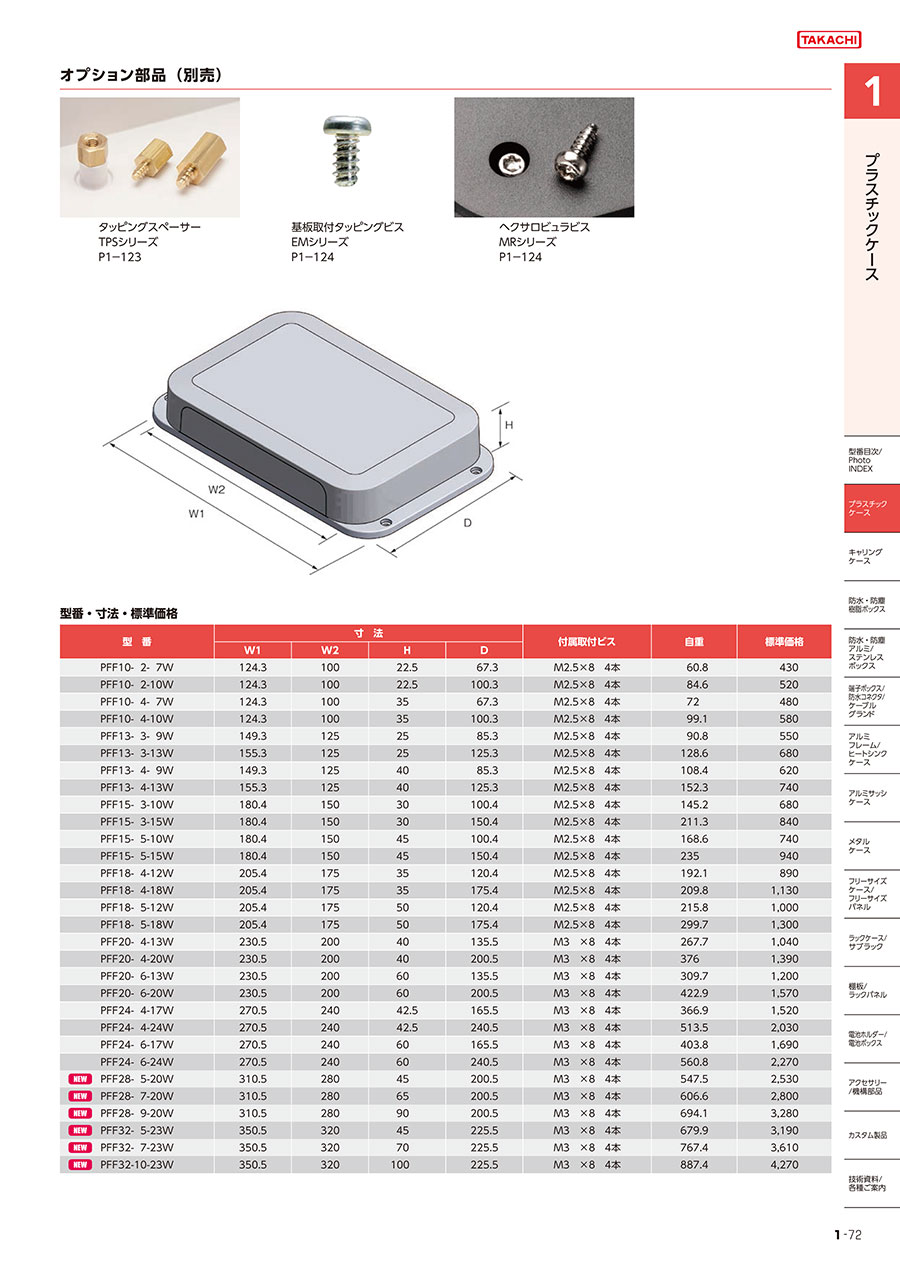

PFF型壁付ネットワークケースの寸法図

単位：mm

No.	寸法				付属取付ビス	自重
オフホワイト	W1	W2	H	D	付属取付ビス	自重
PFF10-2-7W	124.3	100	22.5	67.3	ナベ頭タッピングビスM2.5×8 4本	60.8
PFF10-2-10W	124.3	100	22.5	100.3	ナベ頭タッピングビスM2.5×8 4本	84.6
PFF10-4-7W	124.3	100	35	67.3	ナベ頭タッピングビスM2.5×8 4本	72
PFF10-4-10W	124.3	100	35	100.3	ナベ頭タッピングビスM2.5×8 4本	99.1
PFF13-3-9W	149.3	125	25	85.3	ナベ頭タッピングビスM2.5×8 4本	90.8
PFF13-3-13W	155.3	125	25	125.3	ナベ頭タッピングビスM2.5×8 4本	128.6
PFF13-4-9W	149.3	125	40	85.3	ナベ頭タッピングビスM2.5×8 4本	108.4
PFF13-4-13W	155.3	125	40	125.3	ナベ頭タッピングビスM2.5×8 4本	152.3
PFF15-3-10W	180.4	150	30	100.4	ナベ頭タッピングビスM2.5×8 4本	145.2
PFF15-3-15W	180.4	150	30	150.4	ナベ頭タッピングビスM2.5×8 4本	211.3
PFF15-5-10W	180.4	150	45	100.4	ナベ頭タッピングビスM2.5×8 4本	168.6
PFF15-5-15W	180.4	150	45	150.4	ナベ頭タッピングビスM2.5×8 4本	235
PFF18-4-12W	205.4	175	35	120.4	ナベ頭タッピングビスM2.5×8 4本	192.1
PFF18-4-18W	205.4	175	35	175.4	ナベ頭タッピングビスM2.5×8 4本	209.8
PFF18-5-12W	205.4	175	50	120.4	ナベ頭タッピングビスM2.5×8 4本	215.8
PFF18-5-18W	205.4	175	50	175.4	ナベ頭タッピングビスM2.5×8 4本	299.7
PFF20-4-13W	230.5	200	40	135.5	ナベ頭タッピングビスM3×8 4本	267.7
PFF20-4-20W	230.5	200	40	200.5	ナベ頭タッピングビスM3×8 4本	376
PFF20-6-13W	230.5	200	60	135.5	ナベ頭タッピングビスM3×8 4本	309.7
PFF20-6-20W	230.5	200	60	200.5	ナベ頭タッピングビスM3×8 4本	422.9
PFF24-4-17W	270.5	240	42.5	165.5	ナベ頭タッピングビスM3×8 4本	366.9
PFF24-4-24W	270.5	240	42.5	240.5	ナベ頭タッピングビスM3×8 4本	513.5
PFF24-6-17W	270.5	240	60	165.5	ナベ頭タッピングビスM3×8 4本	403.8
PFF24-6-24W	270.5	240	60	240.5	ナベ頭タッピングビスM3×8 4本	560.8
PFF28-5-20W	310.5	280	46	200.5	ナベ頭タッピングビスM3×8 4本	547.5
PFF28-7-20W	310.5	280	65	200.5	ナベ頭タッピングビスM3×8 4本	606.6
PFF28-9-20W	310.5	280	90	200.5	ナベ頭タッピングビスM3×8 4本	694.1
PFF32-5-23W	350.5	320	45	225.5	ナベ頭タッピングビスM3×8 4本	679.9
PFF32-7-23W	350.5	320	70	225.5	ナベ頭タッピングビスM3×8 4本	767.4
PFF32-10-23W	350.5	320	100	225.5	ナベ頭タッピングビスM3×8 4本	887.4

この商品の構成内容について

組み合わせ部品のラインナップ

No.	名称	個数	材質	色/表面処理
1	カバー	1	難燃性ABS樹脂（UL94V-0）	オフホワイト/シボ
2	フランジ付ベース	1	難燃性ABS樹脂（UL94V-0）	オフホワイト/シボ
3	パネル	2	難燃性ABS樹脂（UL94V-0）	オフホワイト/シボ
4	取付ビス	4	鉄	ニッケルメッキ

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	RoHS?	最小発注数量

124.3	22.5	67.3	10	1個
124.3	22.5	100.3	10	1個
124.3	35	67.3	-	1個
124.3	35	100.3	10	1個
149.3	25	85.3	10	1個
155.3	25	125.3	10	1個
149.3	40	85.3	10	1個
155.3	40	125.3	10	1個
180.4	30	100.4	10	1個
180.4	30	150.4	10	1個
180.4	45	100.4	-	1個
180.4	45	150.4	-	1個
205.4	35	120.4	10	1個
205.4	35	175.4	10	1個
205.4	50	120.4	10	1個
205.4	50	175.4	10	1個
230.5	40	135.5	-	1個
230.5	40	200.5	10	1個
230.5	60	135.5	-	1個
230.5	60	200.5	10	1個
270.5	42.5	165.5	10	1個
270.5	42.5	240.5	10	1個
270.5	60	165.5	10	1個
270.5	60	240.5	10	1個
310.5	45	200.5	10	1個
310.5	65	200.5	-	1個
310.5	90	200.5	10	1個
350.5	45	225.5	10	1個
350.5	70	225.5	10	1個
350.5	100	225.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

802円 ( 882円 )	2日目
976円 ( 1,074円 )	2日目
678円 ( 746円 )	2日目
793円 ( 872円 )	2日目
1,083円 ( 1,191円 )	2日目
1,258円 ( 1,384円 )	2日目
1,126円 ( 1,239円 )	2日目
1,456円 ( 1,602円 )	2日目
1,347円 ( 1,482円 )	2日目
1,534円 ( 1,687円 )	2日目
1,269円 ( 1,396円 )	2日目
1,539円 ( 1,693円 )	2日目
1,817円 ( 1,999円 )	2日目
2,176円 ( 2,394円 )	2日目
1,963円 ( 2,159円 )	2日目
2,822円 ( 3,104円 )	2日目
1,801円 ( 1,981円 )	2日目
2,193円 ( 2,412円 )	2日目
2,551円 ( 2,806円 )	2日目
2,740円 ( 3,014円 )	2日目
2,700円 ( 2,970円 )	2日目
2,883円 ( 3,171円 )	2日目
3,376円 ( 3,714円 )	2日目
2,908円 ( 3,199円 )	2日目
2,828円 ( 3,111円 )	2日目
3,040円 ( 3,344円 )	2日目
3,577円 ( 3,935円 )	2日目
3,845円 ( 4,230円 )	2日目
4,011円 ( 4,412円 )	2日目
4,391円 ( 4,830円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・パネル面に段差が無いフラットなデザインです
・難燃性ABS樹脂（UL94V-0）で全30サイズです
【用途】
・フランジ足付で壁面取付に最適なケースです
・無線LAN・WiFiアクセスポイント・HUBボックス、コントローラー等にご利用頂けます

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
