タカチ電機工業

EXWシリーズコーナーガード付アルミケースIP65防水タイプ

カタログ |

一部SALE 2025/12/26まで
一部当日出荷可能

通常単価(税別): 1,452円～6,448円特別価格

税込単価: 1,597円～7,093円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

通常出荷日：2 日目

IP65の防水性があるコーナーガードが付いたアルミケース。【特長】・上下カバー...

端子台有無
端子台無し
材質
アルミ
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
パネル型
設置
屋内・屋外兼用
基板・中板
無
保護機能（耐環境性）
IP65
代表規格
なし

ご注意

2021年5月24日より価格の見直しを行いました。
現在の価格につきましては、WOSにてご確認の程何卒よろしくお願い申し上げます。

未確定：候補が234型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【仕様変更のご案内】
部材：コーナーガード付ガスケットの色仕様変更がございます。
変更内容の詳細はこちら
対象商品はこちら

メーカーの在庫が無くなり次第、順次切り替えとなります。
予めご容赦頂きます様、お願い致します。

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

EXW型コーナーガード付アルミケースIP65防水タイプのアルミ押出材ケース

保護等級がIP65の防水性。

製品仕様

テクニカルデータ

保護等級：IP65（内部に粉塵が浸入せず、12.5L/分であらゆる方向から3分以上の散水に耐える）
※直接雨の当たる屋外には設置不可

EXW型コーナーガード付アルミケースIP65防水タイプの外形写真

正面図

側面図

型番	W	H	D	a	b	c	d	e	f	g	f	i	j
EXW7-3-6	69	34	58	52	17	46	16	1.5	1.5	2.5	12	6	46
EXW7-3-9	69	34	85	52	17	46	16	1.5	1.5	2.5	12	6	73
EXW7-3-11	69	34	108	52	17	46	16	1.5	1.5	2.5	12	6	96
EXW7-4-6	69	44	58	52	27	46	26	1.5	1.5	2.5	12	6	46
EXW7-4-9	69	44	85	52	27	46	26	1.5	1.5	2.5	12	6	73
EXW7-4-11	69	44	108	52	27	46	26	1.5	1.5	2.5	12	6	96
EXW7-6-6	69	59	58	52	42	46	41	1.5	1.5	2.5	12	6	46
EXW7-6-9	69	59	85	52	42	46	41	1.5	1.5	2.5	12	6	73
EXW7-6-11	69	59	108	52	42	46	41	1.5	1.5	2.5	12	6	96
EXW9-4-7	89	39	69	72	22	65.8	20	1.5	1.5	2.5	12	6.5	56
EXW9-4-10	89	39	99	72	22	65.8	20	1.5	1.5	2.5	12	6.5	86
EXW9-4-13	89	39	129	72	22	65.8	20	1.5	1.5	2.5	12	6.5	116
EXW9-5-7	89	49	69	72	32	65.8	30	1.5	1.5	2.5	12	6.5	56
EXW9-5-10	89	49	99	72	32	65.8	30	1.5	1.5	2.5	12	6.5	86
EXW9-5-13	89	49	129	72	32	65.8	30	1.5	1.5	2.5	12	6.5	116
EXW9-6-7	89	64	69	72	47	65.8	45	1.5	1.5	2.5	12	6.5	56
EXW9-6-10	89	64	99	72	47	65.8	45	1.5	1.5	2.5	12	6.5	86
EXW9-6-13	89	64	129	72	47	65.8	45	1.5	1.5	2.5	12	6.5	116
EXW12-4-9	116	41	88	95	20	89.6	18	1.75	1.75	3	16	7	74
EXW12-4-13	116	41	128	95	20	89.6	18	1.75	1.75	3	16	7	114
EXW12-4-18	116	41	174	95	20	89.6	18	1.75	1.75	3	16	7	160
EXW12-6-9	116	56	88	95	35	89.6	33	1.75	1.75	3	16	7	74
EXW12-6-13	116	56	128	95	35	89.6	33	1.75	1.75	3	16	7	114
EXW12-6-18	116	56	174	95	35	89.6	33	1.75	1.75	3	16	7	160
EXW12-7-9	116	71	88	95	50	89.6	48	1.75	1.75	3	16	7	74
EXW12-7-13	116	71	128	95	50	89.6	48	1.75	1.75	3	16	7	114
EXW12-7-18	116	71	174	95	50	89.6	48	1.75	1.75	3	16	7	160
EXW15-5-11	151	46	107	130	25	103.4	18.2	1.75	1.75	3	18	7	93
EXW15-5-15	151	46	147	130	25	103.4	18.2	1.75	1.75	3	18	7	133
EXW15-5-20	151	46	197	130	25	103.4	18.2	1.75	1.75	3	18	7	183
EXW15-6-11	151	61	107	130	40	103.4	33.2	1.75	1.75	3	18	7	93
EXW15-6-15	151	61	147	130	40	103.4	33.2	1.75	1.75	3	18	7	133
EXW15-6-20	151	61	197	130	40	103.4	33.2	1.75	1.75	3	18	7	183
EXW15-8-11	151	81	107	130	60	103.4	53.2	1.75	1.75	3	18	7	93
EXW15-8-15	151	81	147	130	60	103.4	53.2	1.75	1.75	3	18	7	133
EXW15-8-20	151	81	197	130	60	103.4	53.2	1.75	1.75	3	18	7	183
EXW15-10-11	151	101	107	130	80	103.4	73.2	1.75	1.75	3	18	7	93
EXW15-10-15	151	101	147	130	80	103.4	73.2	1.75	1.75	3	18	7	133
EXW15-10-20	151	101	197	130	80	103.4	73.2	1.75	1.75	3	18	7	183

この商品の構成内容について

部品のラインナップ

照番	名称	個数	材質	色／表面処理
1	パネル	2	PC＋ABS樹脂（UL94V-0）	塗装無：ブラック・グレー塗装付：ネイビー
2	上カバー	1	アルミ押出材 A6063S-T5	シルバーアルマイト・ブラックアルマイト
3	下カバー	1	アルミ押出材 A6063S-T5	シルバーアルマイト・ブラックアルマイト
4	コーナーガード付ガスケット	2	シリコンゴム	ダークグレー・ブラック
5	カバー用ガスケット	2	シリコンゴム	ホワイトグレー
6	取付ビス（六角穴付）	8	ステンレス	無処理

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

69	34	58	ブラック	10	1個
69	34	58	ブラック/グレー	10	1個
69	34	58	ブラック/ネイビーブルー	10	1個
69	34	58	シルバー/ブラック	10	1個
69	34	58	シルバー/グレー	10	1個
69	34	58	シルバー/ネイビーブルー	10	1個
69	34	85	ブラック	10	1個
69	34	85	ブラック/グレー	10	1個
69	34	85	ブラック/ネイビーブルー	10	1個
69	34	85	シルバー/ブラック	10	1個
69	34	85	シルバー/グレー	10	1個
69	34	85	シルバー/ネイビーブルー	10	1個
69	34	108	ブラック	10	1個
69	34	108	ブラック/グレー	10	1個
69	34	108	ブラック/ネイビーブルー	10	1個
69	34	108	シルバー/ブラック	10	1個
69	34	108	シルバー/グレー	10	1個
69	34	108	シルバー/ネイビーブルー	10	1個
69	44	58	ブラック	10	1個
69	44	58	ブラック/グレー	10	1個
69	44	58	ブラック/ネイビーブルー	10	1個
69	44	58	シルバー/ブラック	10	1個
69	44	58	シルバー/グレー	10	1個
69	44	58	シルバー/ネイビーブルー	10	1個
69	44	85	ブラック	10	1個
69	44	85	ブラック/グレー	10	1個
69	44	85	ブラック/ネイビーブルー	10	1個
69	44	85	シルバー/ブラック	10	1個
69	44	85	シルバー/グレー	10	1個
69	44	85	シルバー/ネイビーブルー	10	1個
69	44	108	ブラック	10	1個
69	44	108	ブラック/グレー	10	1個
69	44	108	ブラック/ネイビーブルー	10	1個
69	44	108	シルバー/ブラック	10	1個
69	44	108	シルバー/グレー	10	1個
69	44	108	シルバー/ネイビーブルー	10	1個
69	59	58	ブラック	10	1個
69	59	58	ブラック/グレー	10	1個
69	59	58	ブラック/ネイビーブルー	10	1個
69	59	58	シルバー/ブラック	10	1個
69	59	58	シルバー/グレー	10	1個
69	59	58	シルバー/ネイビーブルー	10	1個
69	59	85	ブラック	10	1個
69	59	85	ブラック/グレー	10	1個
69	59	85	ブラック/ネイビーブルー	10	1個
69	59	85	シルバー/ブラック	10	1個
69	59	85	シルバー/グレー	10	1個
69	59	85	シルバー/ネイビーブルー	10	1個
69	59	108	ブラック	10	1個
69	59	108	ブラック/グレー	10	1個
69	59	108	ブラック/ネイビーブルー	10	1個
69	59	108	シルバー/ブラック	10	1個
69	59	108	シルバー/グレー	10	1個
69	59	108	シルバー/ネイビーブルー	10	1個
89	39	69	ブラック	10	1個
89	39	69	ブラック/グレー	10	1個
89	39	69	ブラック/ネイビーブルー	10	1個
89	39	69	シルバー/ブラック	10	1個
89	39	69	シルバー/グレー	10	1個
89	39	69	シルバー/ネイビーブルー	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,543円1,080円 ( 1,188円 )	在庫品1日目当日出荷可能
1,452円 ( 1,597円 )	2日目
2,211円 ( 2,432円 )	2日目
1,452円 ( 1,597円 )	2日目
1,452円 ( 1,597円 )	2日目
2,211円 ( 2,432円 )	2日目
1,529円 ( 1,682円 )	2日目
1,529円 ( 1,682円 )	2日目
2,303円 ( 2,533円 )	2日目
1,529円 ( 1,682円 )	2日目
1,529円 ( 1,682円 )	2日目
2,303円 ( 2,533円 )	2日目
1,611円 ( 1,772円 )	2日目
1,611円 ( 1,772円 )	2日目
2,385円 ( 2,624円 )	2日目
1,611円 ( 1,772円 )	2日目
1,611円 ( 1,772円 )	2日目
2,385円 ( 2,624円 )	2日目
1,529円 ( 1,682円 )	2日目
1,529円 ( 1,682円 )	2日目
2,253円 ( 2,478円 )	2日目
1,529円 ( 1,682円 )	2日目
1,529円 ( 1,682円 )	2日目
2,253円 ( 2,478円 )	2日目
1,628円 ( 1,791円 )	2日目
1,628円 ( 1,791円 )	2日目
2,371円 ( 2,608円 )	2日目
1,628円 ( 1,791円 )	2日目
1,628円 ( 1,791円 )	2日目
2,371円 ( 2,608円 )	2日目
1,716円 ( 1,888円 )	2日目
1,716円 ( 1,888円 )	2日目
2,468円 ( 2,715円 )	2日目
1,716円 ( 1,888円 )	2日目
1,716円 ( 1,888円 )	2日目
2,468円 ( 2,715円 )	2日目
1,716円 ( 1,888円 )	2日目
1,716円 ( 1,888円 )	2日目
2,173円 ( 2,390円 )	2日目
1,716円 ( 1,888円 )	2日目
1,716円 ( 1,888円 )	2日目
2,173円 ( 2,390円 )	2日目
1,826円 ( 2,009円 )	2日目
1,826円 ( 2,009円 )	2日目
2,300円 ( 2,530円 )	2日目
1,826円 ( 2,009円 )	2日目
1,826円 ( 2,009円 )	2日目
2,300円 ( 2,530円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
2,400円 ( 2,640円 )	2日目
1,936円 ( 2,130円 )	2日目
1,936円 ( 2,130円 )	2日目
2,400円 ( 2,640円 )	2日目
1,760円 ( 1,936円 )	2日目
1,760円 ( 1,936円 )	2日目
2,328円 ( 2,561円 )	2日目
1,760円 ( 1,936円 )	2日目
1,760円 ( 1,936円 )	2日目
2,328円 ( 2,561円 )	2日目

基本情報

基本情報

IP65の防水性があるコーナーガードが付いたアルミケース。
【特長】
・上下カバー勘合部とパネル内側をシリコン製防水ガスケットで止水することにより、IP65の防水性を実現させたアルミ押出材ケースです。
・内部に粉塵が浸入せず、12.5L/分であらゆる方向から3分以上の散水に耐えることができる。
【用途】
・屋内用として防水が必要な機器類の設置個所に最適。

ご注意

2021年5月24日より価格の見直しを行いました。
現在の価格につきましては、WOSにてご確認の程何卒よろしくお願い申し上げます。

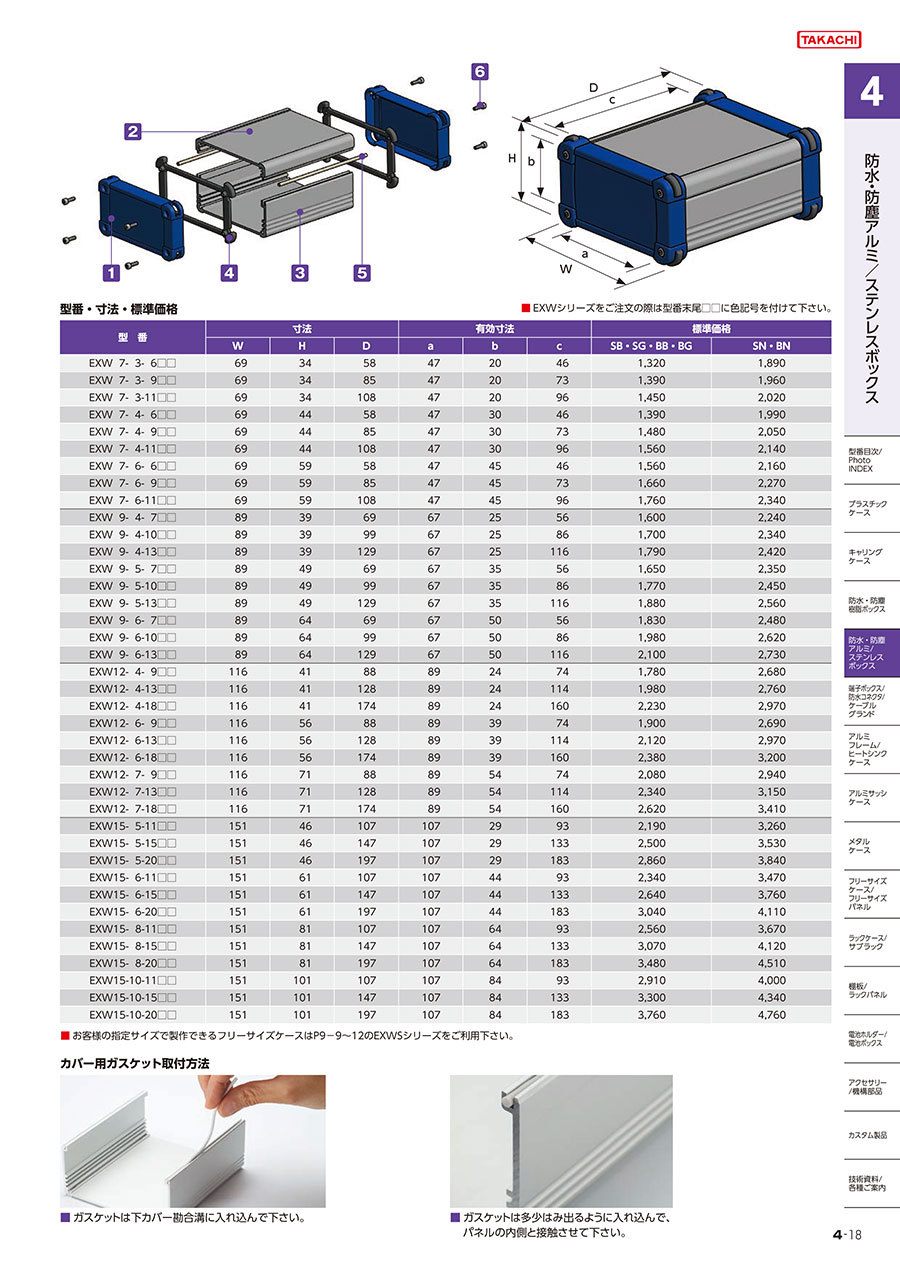

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
