タカチ電機工業

コーナーガード付アルミケース EXPEシリーズ（EMCシールドタイプ）

Name: コーナーガード付アルミケース EXPEシリーズ（EMCシールドタイプ）
Brand: タカチ電機工業
SKU: 222005902170
Rating: 4 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 2,123円～23,535円特別価格

税込単価: 2,335円～25,889円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】アルミケース MBシリーズ

4.3

通常価格(税別)： 354円 (税込価格：389円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

コーナーガード付アルミケース EXPシリーズ（アルミパネルタイプ）

4.7

通常価格(税別)： 1,780円 (税込価格：1,958円)

通常出荷日：2 日目

デザインと耐衝撃性に優れているコーナーガード付きのEMCシールドアルミケース。...

詳細情報を確認する

端子台有無
端子台無し
材質
アルミ
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
パネル型
設置
屋内
基板・中板
無
保護機能（耐環境性）
無
代表規格
なし

ご注意

2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。

未確定：候補が584型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

シリコンゴム製のコーナーガード付きのシールドアルミケース

全73サイズ、8タイプのバリエーションより選択可能。

この商品の外形図

下記図面は代表共通図です。

※c＝上下カバー長さ

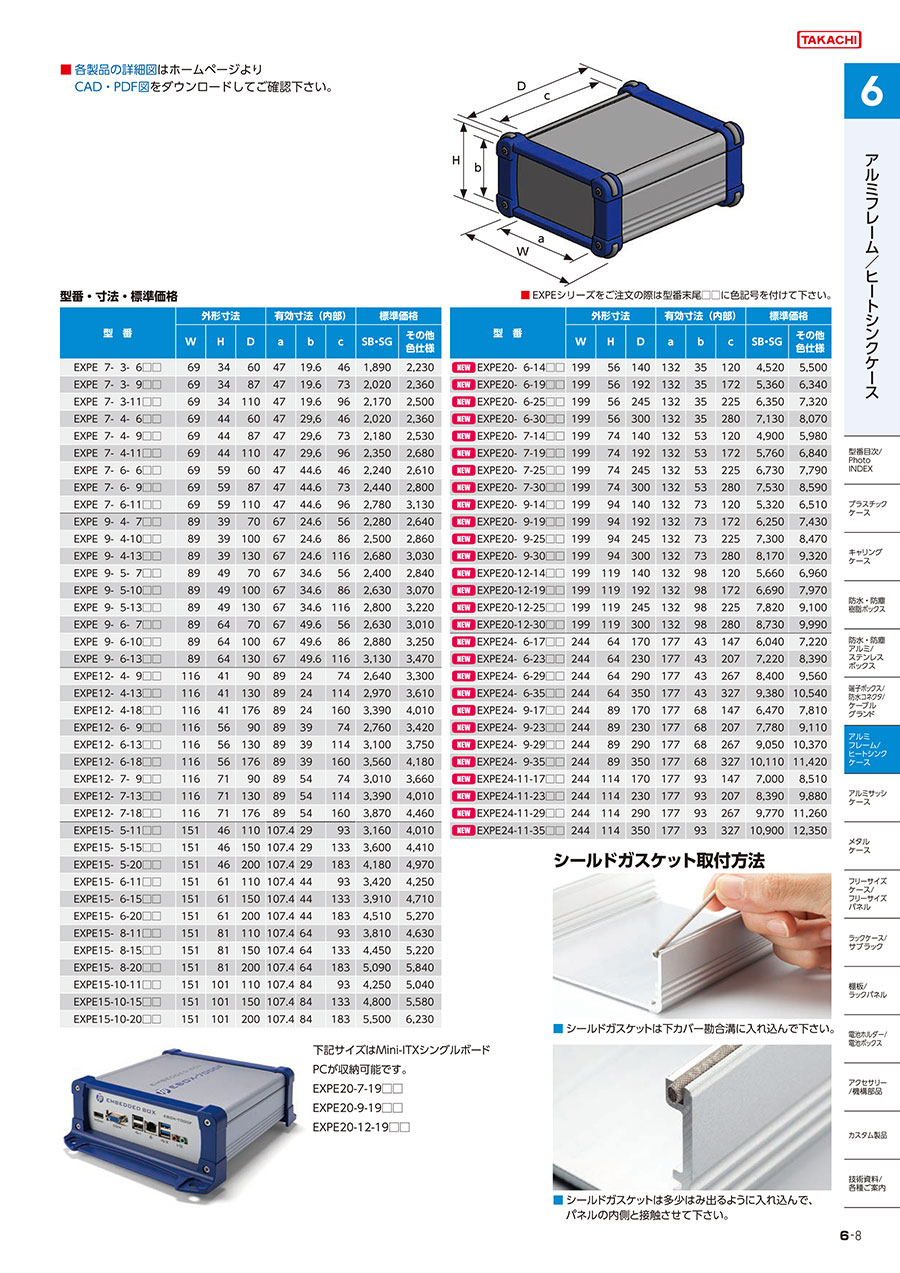

この商品の規格表

EXPEシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。

型番	外形寸法			有効寸法（内部）
型番	W	H	D	a	b	c
EXPE7-3-6□□	69	34	60	46	19.6	46
EXPE7-3-9□□	69	34	87	46	19.6	73
EXPE7-3-11□□	69	34	110	46	19.6	96
EXPE7-4-6□□	69	44	60	46	29.6	46
EXPE7-4-9□□	69	44	87	46	29.6	73
EXPE7-4-11□□	69	44	110	46	29.6	96
EXPE7-6-6□□	69	59	60	46	44.6	46
EXPE7-6-9□□	69	59	87	46	44.6	73
EXPE7-6-11□□	69	59	110	46	44.6	96
EXPE9-4-7□□	89	39	70	66	24.6	56
EXPE9-4-10□□	89	39	100	66	24.6	86
EXPE9-4-13□□	89	39	130	66	24.6	116
EXPE9-5-7□□	89	49	70	66	34.6	56
EXPE9-5-10□□	89	49	100	66	34.6	86
EXPE9-5-13□□	89	49	130	66	34.6	116
EXPE9-6-7□□	89	64	70	66	49.6	56
EXPE9-6-10□□	89	64	100	66	49.6	86
EXPE9-6-13□□	89	64	130	66	49.6	116
EXPE12-4-9□□	116	41	90	88	24	74
EXPE12-4-13□□	116	41	130	88	24	114
EXPE12-4-18□□	116	41	176	88	24	160
EXPE12-6-9□□	116	56	90	88	39	74
EXPE12-6-13□□	116	56	130	88	39	114
EXPE12-6-18□□	116	56	176	88	39	160
EXPE12-7-9□□	116	71	90	88	54	74
EXPE12-7-13□□	116	71	130	88	54	114
EXPE12-7-18□□	116	71	176	88	54	160
EXPE15-5-11□□	151	46	110	106.8	29	93
EXPE15-5-15□□	151	46	150	106.8	29	133
EXPE15-5-20□□	151	46	200	106.8	29	183
EXPE15-6-11□□	151	61	110	106.8	44	93
EXPE15-6-15□□	151	61	150	106.8	44	133
EXPE15-6-20□□	151	61	200	106.8	44	183
EXPE15-8-11□□	151	81	110	106.8	64	93
EXPE15-8-15□□	151	81	150	106.8	64	133
EXPE15-8-20□□	151	81	200	106.8	64	183
EXPE15-10-11□□	151	101	110	106.8	84	93
EXPE15-10-15□□	151	101	150	106.8	84	133
EXPE15-10-20□□	151	101	200	106.8	84	183
EXPE20-6-14□□	199	56	140	131	35	120
EXPE20-6-19□□	199	56	192	131	35	172
EXPE20-6-25□□	199	56	245	131	35	225
EXPE20-6-30□□	199	56	300	131	35	280
EXPE20-7-14□□	199	74	140	131	53	120
EXPE20-7-19□□	199	74	192	131	53	172
EXPE20-7-25□□	199	74	245	131	53	225
EXPE20-7-30□□	199	74	300	131	53	280
EXPE20-9-14□□	199	94	140	131	73	120
EXPE20-9-19□□	199	94	192	131	73	172
EXPE20-9-25□□	199	94	245	131	73	225
EXPE20-9-30□□	199	94	300	131	73	280
EXPE20-12-14□□	199	119	140	131	98	120
EXPE20-12-19□□	199	119	192	131	98	172
EXPE20-12-25□□	199	119	245	131	98	225
EXPE20-12-30□□	199	119	300	131	98	280
EXPE24-6-17□□	244	64	170	176	43	147
EXPE24-6-23□□	244	64	230	176	43	207
EXPE24-6-29□□	244	64	290	176	43	267
EXPE24-6-35□□	244	64	350	176	43	327
EXPE24-9-17□□	244	89	170	176	68	147
EXPE24-9-23□□	244	89	230	176	68	207
EXPE24-9-29□□	244	89	290	176	68	267
EXPE24-9-35□□	244	89	350	176	68	327
EXPE24-11-17□□	244	114	170	176	93	147
EXPE24-11-23□□	244	114	230	176	93	207
EXPE24-11-29□□	244	114	290	176	93	267
EXPE24-11-35□□	244	114	350	176	93	327
EXPE30-9-25□□	300	90	250	230	68	228
EXPE30-9-32□□	300	90	320	230	68	298
EXPE30-9-40□□	300	90	400	230	68	378
EXPE30-14-25□□	300	140	250	230	118	228
EXPE30-14-32□□	300	140	320	230	118	298
EXPE30-14-40□□	300	140	400	230	118	378

この商品の構成内容

構成部品

No.	名称	個数	材質	色/表面処理
1	パネル	2	アルミ板 A1100P	メタリックシルバー/塗装-裏面導通処理
2	上カバー	1	アルミ押出材 A6063S-T5	メタリックシルバー/塗装-内面無処理
3	下カバー	1	アルミ押出材 A6063S-T5	メタリックシルバー/塗装-内面無処理
4	フレーム	2	PC+ABS樹脂（UL94V-0 主成分）	塗装無：ブラック・グレー塗装付：インディゴ・ネイビー・ライム・イエロー・オレンジ・レッド
5	コーナーガード	8	シリコンゴム	ダークグレー・ブラック
6	シールドガスケット	2	導電性繊維・TPE	メタリックグレー
7	取付ビス（六角穴付）	8	ステンレス	無処理

上下カバー寸法図はメーカーカタログのP7-17～20をご参照下さい。

付属ビス

EXPE7-□、9-□：六角穴付ボルトM2.5×8×8本

EXPE12-□、15-□：六角穴付ボルトM3×10×8本

EXPE20-□：六角穴付ボルトM4×12×8本

EXPE24-□、30-□：六角穴付ボルトM5×12×8本

六角レンチ

色仕様（下記8タイプからご選択いただけます。）

記号	［S］［B］シルバー/ブラック	［S］［G］シルバー/グレー	［S］［I］シルバー/インディゴ	［S］［N］シルバー/ネイビー
色
記号	［S］［L］シルバー/ライム	［S］［Y］シルバー/イエロー	［S］［O］シルバー/オレンジ	［S］［R］シルバー/レッド
色

※フレームのブラック・グレーは樹脂材料色、その他の色は表面塗装で着色をしております。

この商品の使用方法について

シールドガスケット取付方法

シールドガスケットは下カバー勘合溝に入れ込んで下さい。

シールドガスケットは多少はみ出るように入れ込んで、パネルの内側と接触させて下さい。
