PM4H-Fオフディレータイマ
- 通常単価(税別)
- 5,889円
- 税込単価
- 6,478円
短胴化、IP65の耐環境性、しかもCEマーキングに対応のタイマ。時間レンジをマルチ化し、最大10分間の...
詳細を確認- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
PM4HF8-S-AC120VWの仕様・寸法情報
商品情報
製品仕様
動作
PM4H-F8（リセットなし）
PM4H-F8R／F11R（リセット付）
- t＜T：設定時間。
- Tr：最小電源印加時間。
- Ts：2秒以上（リセット入力OFF後、再起動させる場合の時間：秒タイプ、分タイプ共）。
定格・性能概要
| 項目 タイプ | PM4H-F8 （リセットなし） | PM4H-F8R （リセット付き） | PM4H-F11R （リセット付き） | |
|---|---|---|---|---|
| 定格 | 定格操作電圧 | 100-120V AC、200-240V AC、24V AC、12V DC、24V DC | ||
| 定格周波数 | 50／60Hz共用（ACタイプ） | |||
| 定格消費電力 | 約1.6VA（AC100-120V、200-240V）、約2.3VA（AC24V）、約1.1W（DC12V、24V） | |||
| 定格制御容量 | 3A 250VAC（抵抗負荷） | |||
| 動作 | パワーオフディレー | パワーオフディレー（リセット付） | ||
| 制御時間 | 1秒～10秒:3レンジ切替、1分～10分:3レンジ切替（別機種） | |||
| 時間精度 ※1, 2, 3 | 動作時間のバラツキ | ±0.3%以内 | ||
| セット誤差 | ±5%以内（最大目盛時間基準） | |||
| 電圧誤差 | ±0.5%以内（定格操作電圧の85%～110%の変化に対して） | |||
| 温度誤差 | ±2%以内（20℃を基準とし、-10℃～+50℃の範囲内にて） | |||
| 接点仕様 | 接点構成 | 限時復帰2C | 限時復帰2C（ATC54系列は、限時復帰1C） | |
| 接触抵抗（初期） | 100mΩ以下（DC6V、1Aにて） | |||
| 接点材質 | Ag合金にAuクラッド | |||
| 寿命 | 機械的寿命（接点） | 1,000万回以上（開閉頻度 180回/分） | ||
| 電気的寿命（接点） | 10万回以上（定格制御容量にて、開閉頻度20回/分） | |||
| 電気的性能 | 許容操作電圧範囲 | 定格操作電圧の85%～110%、DCタイプは90%～110%（コイル温度20℃にて） | ||
| 絶縁抵抗（初期） | 充電部-非充電部間、異極充電部間、異極接点相互間、接点間100MΩ以上（DC500Vメガーにて） | |||
| 耐電圧（初期） | 充電部-非充電部間、異極充電部間、AC1,500V/1分間、異極接点相互間AC1,000V/1分間、接点間AC750V/1分間 | |||
| 最小電源印加時間※4,5 | 0.1秒（秒タイプ）、2秒（分タイプ）定格操作電圧にて | |||
| 最小リセット入力時間 | - | 50ms | ||
| タイムアップ動作の繰り返し周期 | 3s以上 | |||
| リセット入力の繰り返し周期 | 3s以上 | |||
| 温度上昇 | 55℃以下（定格操作電圧印加時） | |||
| 機械的性能 | 誤動作振動 | 10～55Hz（周期1分間）、片振幅0.25mm（上下、左右、前後各方向10分間） | ||
| 耐久振動 | 10～55Hz（周期1分間）、片振幅0.375mm（上下、左右、前後各方向1時間） | |||
| 誤動作衝撃 | 98m/s2｛10G｝以上（上下、左右、前後各方向4回） | |||
| 耐久衝撃 | 980m/s2｛100G｝以上（上下、左右、前後各方向5回） | |||
| 使用条件 | 使用周囲温度 | -10～50℃ | ||
| 使用周囲湿度 | 30～85%RH（at20℃，結露なきこと） | |||
| 気圧 | 860～1,060hPa | |||
| その他 | 電源リップル（DCタイプ） | リップル率20%以下 | ||
| 保護構造 | IEC規格IP65（パネル表面のみ:ゴムパッキンATC18002使用時） | |||
| 質量（重量） | 約100g（ピンタイプ） | |||
- *1（指定なき測定条件は、最大目盛時間基準にて、定格操作電圧（DCタイプの場合、リップル率5％以下）、周囲温度20℃とする。）
- *2（1秒レンジの場合は、各仕様値±10msとなる。）
- *3（DCタイプの電圧誤差は、定格操作電圧の90%～110%の変化に対してとなる。）
- *4（電源投入時に、突入電流が約0.3A流れるので注意。）
- *5（強制リセット入力後の最小電源印加時間は、秒タイプ、分タイプとも2秒以上となる。）
寸法図
ピンタイプ（埋込取付／表面取付）
公差：±0.5
（単位：mm）
配線・接続
PM4H-F8（リセット入力なし）
ピンタイプ
限時2C
PM4H-F8R（リセット入力付）
ピンタイプ
限時1C・リセット入力付
PM4H-F11R（リセット入力付）
ピンタイプ
限時2C・リセット入力付
M4H-F（リセット）入力条件について
有接点入力の場合（ピンタイプの例）
接触信頼性の良い接点で入力を行う。接点バウンスはタイマの誤作動につながるので、バウンス時間の短いものを使用する。
短絡時の端子間抵抗は1kΩ以下、開放時の端子間抵抗は100kΩ以上。
無接点入力の場合（ピンタイプの例）
無接点入力の際は必ずフォトカプラを使用。ON時VCE=0.6V以下になることを確認する。
詳細情報
基本情報
短胴化、IP65の耐環境性、しかもCEマーキングに対応のタイマ。時間レンジをマルチ化し、最大10分間のオフディレータイマ。
【特長】
・動作時間は各々3種類の時間レンジが切替可能。
・1秒～10秒と1分～10分。
・瞬時リセット付品揃え。
・パネルカバーの交換が可能。
・標準（アッシュグレー色）から、黒色（別売）へパネルのデザインを変更できます。
・UL、CSA、CEマーキング、ロイドに対応。
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。

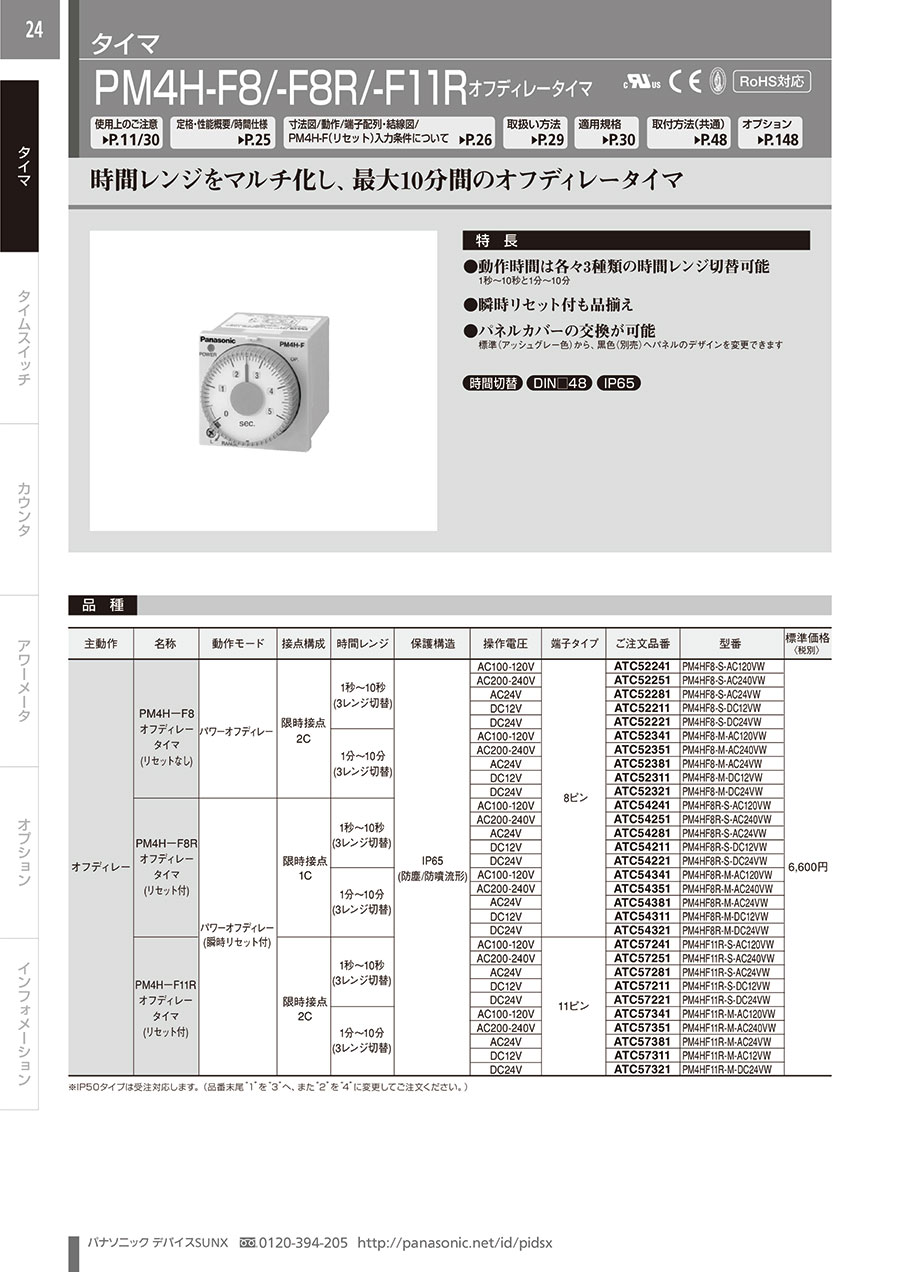

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。よくあるご質問（FAQ）
時間レンジが秒タイプは0．1秒以上、分タイプは2秒以上電源を印加いただきますようお願い致します。
