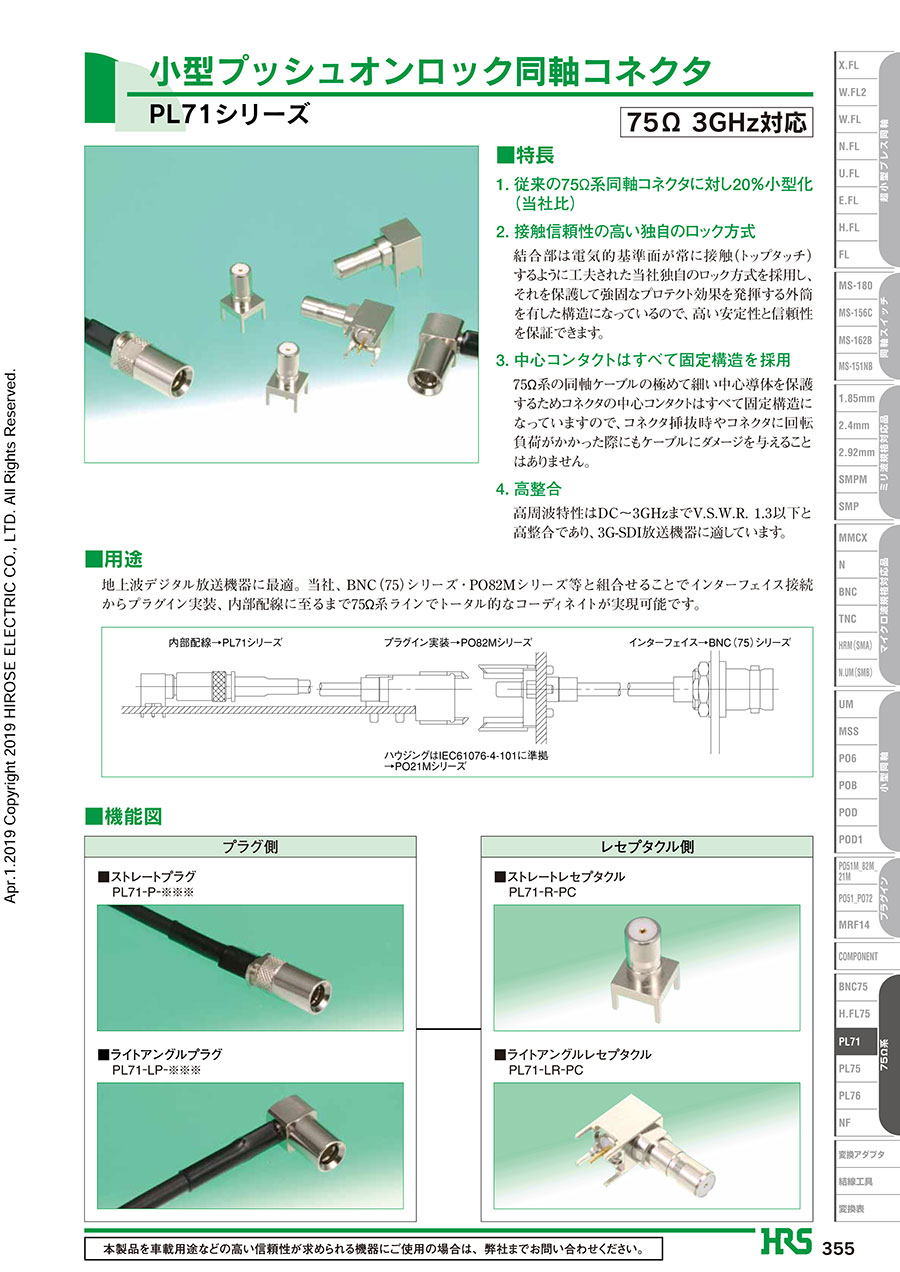

PL71シリーズ 地上波デジタル放送機器対応小型プッシュオンロック同軸コネクタ
- 通常単価(税別)
- 1,164円～2,209円特別価格
- 税込単価
- 1,280円～2,430円特別価格
【特長】従来の75Ω系同軸コネクタに対し20％小型化。接触信頼性の高い独自のロック方式。・結合部は電気...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,164円 ( 1,280円 ) | 在庫品1日目当日出荷可能 |
2,209円1,435円 ( 1,579円 ) | 在庫品1日目当日出荷可能 |
1,584円871円 ( 958円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
従来の75Ω系同軸コネクタに対し20％小型化。
接触信頼性の高い独自のロック方式。
・結合部は電気的基準面が常に接触（トップタッチ）するように工夫された独自のロック方式を採用し、それを保護して強固なプロテクト効果を発揮する外筒を有した構造になっているので、高い安定性と信頼性を保証できます。
中心コンタクトはすべて固定構造を採用。
・75Ω系の同軸ケーブルの極めて細い中心導体を保護するためコネクタの中心コンタクトはすべて固定構造になっていますので、コネクタ挿抜時やコネクタに回転負荷がかかった際にもケーブルにダメージを与えることはありません。
高整合
・高周波特性はDC～3GHzまでV.S.W.R. 1.3以下と高整合であり、3G-SDI放送機器に適しています。
【用途】
・地上波デジタル放送機器に最適。
・BNC（75）シリーズ・PO82Mシリーズ等と組合せることでインターフェイス接続からプラグイン実装、内部配線に至るまで75Ω系ラインでトータル的なコーディネイトが実現可能です。
