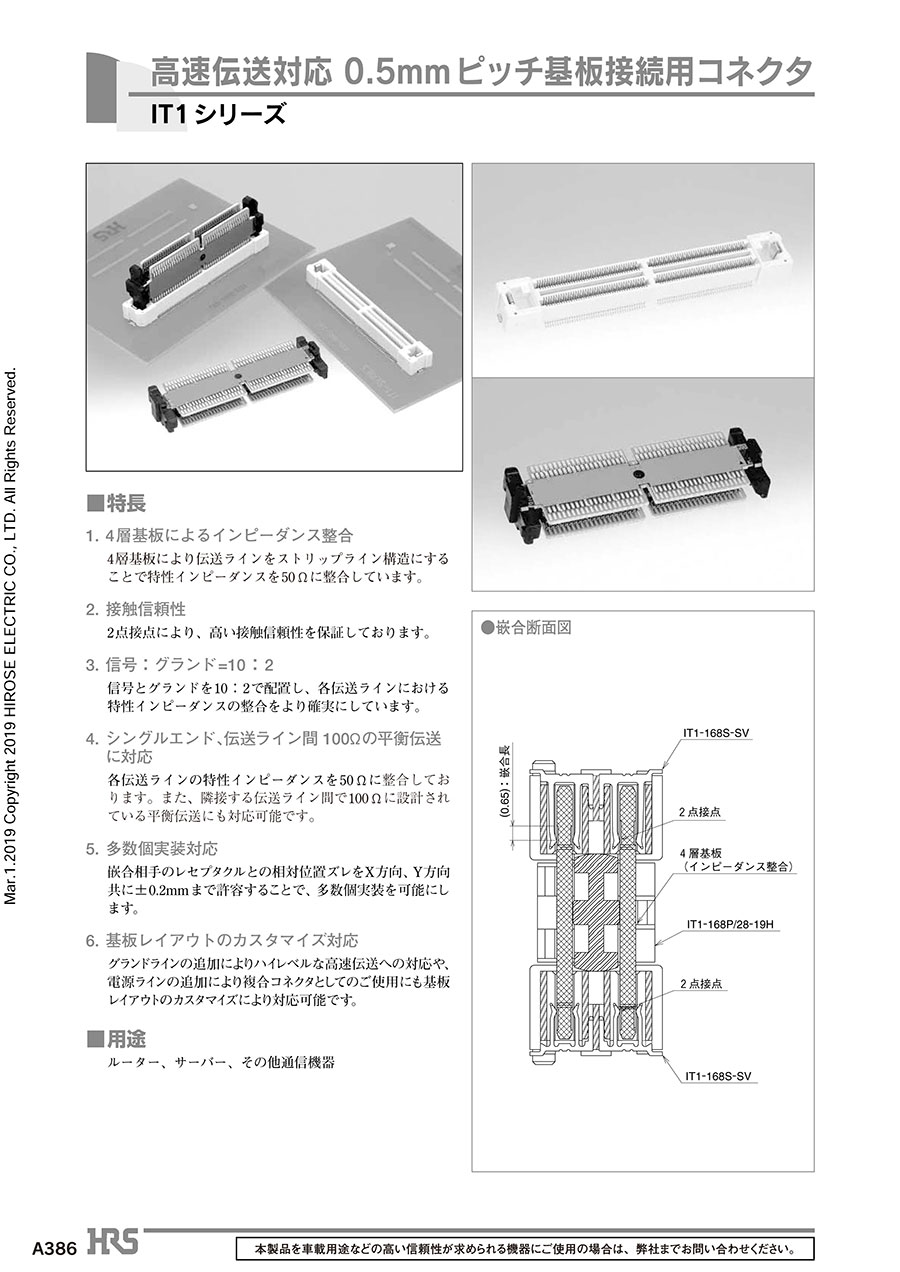

IT1シリーズ 高速伝送対応0.5mmピッチ基板接続用コネクタ

【特長】
・ 4層基板によるインピーダンス整合
4層基板により伝送ラインをストリップライン構造にすることで特性インピーダンスを50Ωに整合しています
・ 接触信頼性
2点接点により、高い接触信頼性を保証しております
・ 信号:グランド=10:2
信号とグランドを10:2で配置し、各伝送ラインにおける特性インピーダンスの整合をより確実にしています
・ シングルエンド、伝送ライン間100Φの平衡伝送に対応
各伝送ラインの特性インピーダンスを50Ωに整合しております。また、隣接する伝送ライン間で100Ωに
設計されている平衡伝送にも対応可能です
・ 多数個実装対応
嵌合相手のレセプタクルとの相対位置ズレをX方向、Y方向共に±0.2mmまで許容することで、
多数個実装を可能にします
・ 基板レイアウトのカスタマイズ対応
グランドラインの追加によりハイレベルな高速伝送への対応や、電源ラインの追加により複合コネクタ
としてのご使用にも基板レイアウトのカスタマイズにより対応可能です
