FX1シリーズ 高機能多極ハーフピッチコネクタ
- 一部SALE 2025/12/26まで
- 当日出荷可能
- 通常単価(税別)
- 2,187円546円
- 税込単価
- 2,406円601円
【特長】 ・ 高密度・省スペース－DIN倍密実装を実現 嵌合部を4列配列す...
詳細情報を確認する- 使用電流 (A)
- 1
- 使用電圧 (V)
- AC250
- 結線方法
- 基板実装(DIP)
- 端子接触部のめっき
- 金
- コンタクトピッチ (mm)
- 1.27
- 使用温度範囲 (℃)
- -55～+85
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【販売終了】在庫無くなり次第、受注受付終了となります。
閲覧中の商品と併せてご検討ください
FX1-216P-1.27DSA(71)の仕様・寸法情報
詳細情報
基本情報

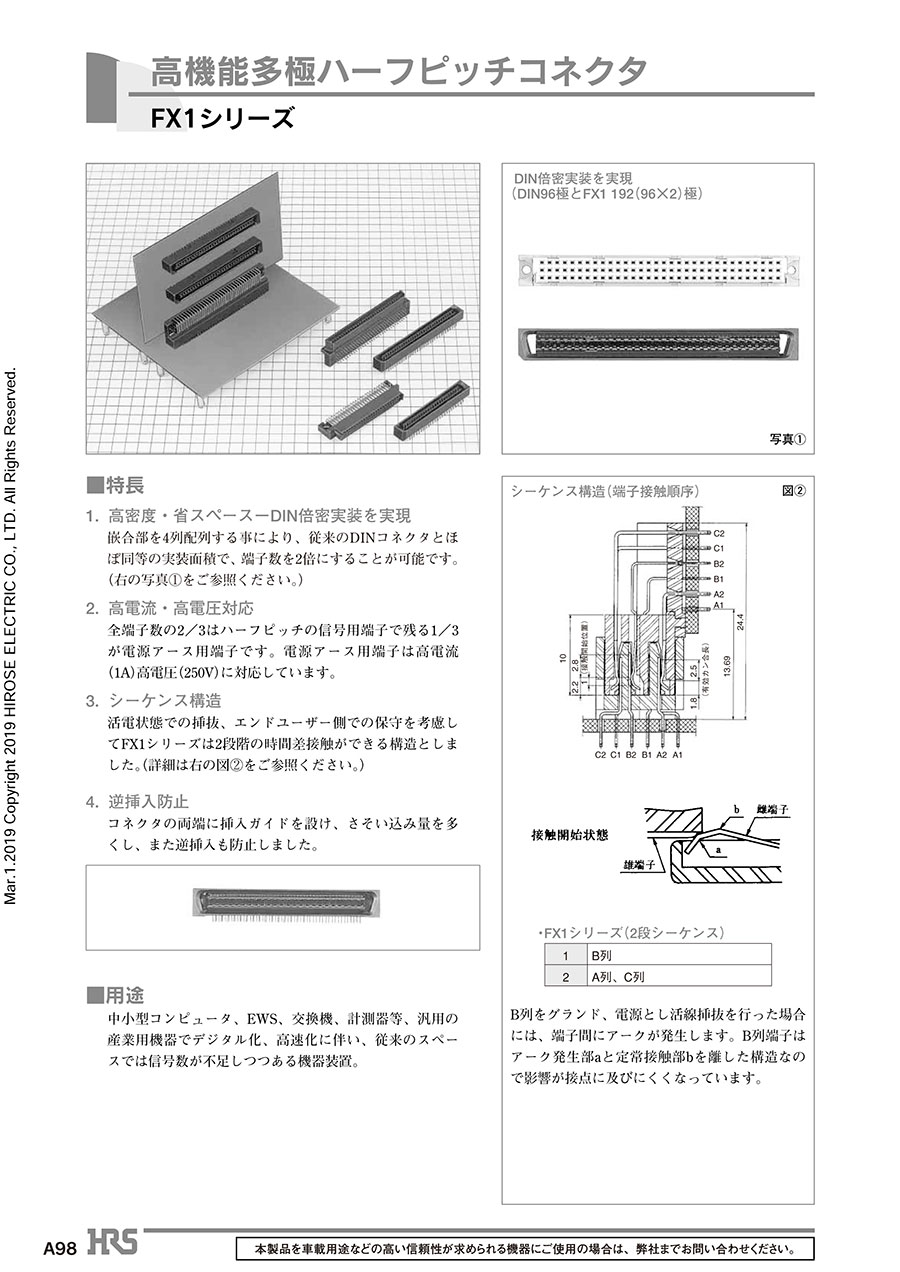

【特長】
・ 高密度・省スペース－DIN倍密実装を実現
嵌合部を4列配列する事により、従来のDINコネクタとほぼ同等の実装面積で、端子数を2倍にすること
が可能です。
・ 高電流・高電圧対応
全端子数の2/3はハーフピッチの信号用端子で残る1/3が電源アース用端子です。
電源アース用端子は高電流（1A）高電圧（250V）に対応しています。
・ シーケンス構造
活電状態での挿抜、エンドユーザー側での保守を考慮してFX1シリーズは2段階の時間差接触ができる
構造としました。
・ 逆挿入防止
コネクタの両端に挿入ガイドを設け、さそい込み量を多くし、また逆挿入も防止しました。
