FH30シリーズ 多極 FPC用コネクタ （0.3mm／0.4mmピッチ）
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,076円 ( 1,184円 ) | 在庫品1日目当日出荷可能 |
253円 ( 278円 ) | 在庫品1日目当日出荷可能 |
234円 ( 257円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

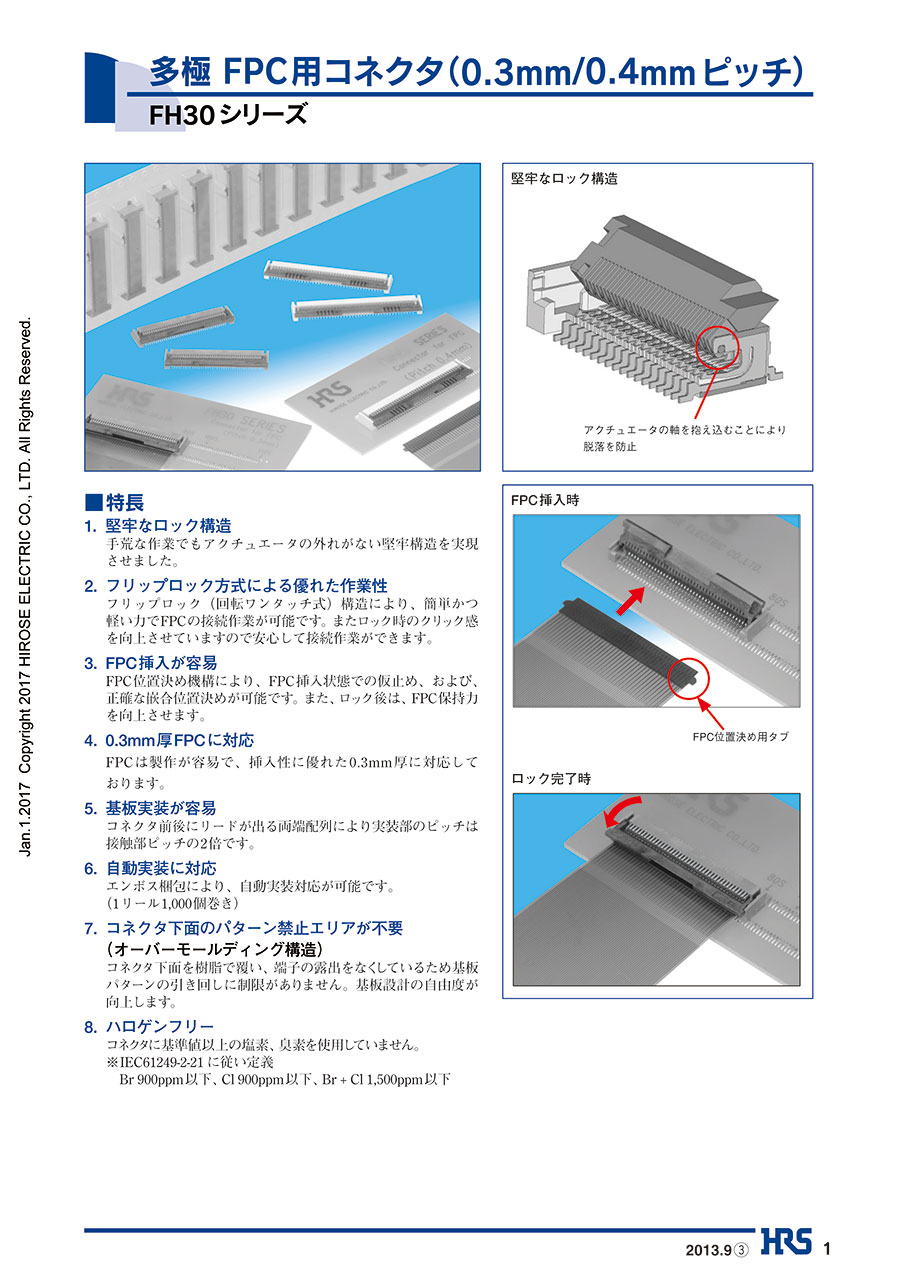

【特長】
・堅牢なロック構造：手荒な作業でもアクチュエータの外れがない堅牢構造を実現させました
・フリップロック方式による優れた作業性：フリップロック（回転ワンタッチ式）構造により、簡単かつ軽い力でFPCの接続作業が可能です
・ロック時のクリック感を向上させていますので安心して接続作業ができます
・FPC挿入が容易：FPC位置決め機構により、FPC挿入状態での仮止め、および、正確な嵌合位置決めが可能です
・ロック後は、FPC保持力を向上させます
・0.3mm厚FPCに対応：FPCは製作が容易で、挿入性に優れた0.3mm厚にしております
・基板実装が容易：コネクタ前後にリードが出る両端配列により実装部のピッチは接触部ピッチの2倍です
・自動実装に対応：エンボス梱包により、自動実装対応が可能です（1リール1,000個巻き）
・コネクタ下面のパターン禁止エリアが不要（オーバーモールディング構造）
・コネクタ下面を樹脂で覆い、端子の露出をなくしているため基板パターンの引き回しに制限がありません
・基板設計の自由度が向上します
・ハロゲンフリー：コネクタに基準値以上の塩素、臭素を使用していません（※IEC61249-2-21 に従い定義Br 900ppm以下、Cl 900ppm以下、Br + Cl 1,500ppm以下）
