EF1シリーズ 160A対応 ワンタッチ式電源用中継コネクタ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,578円710円
- 税込単価
- 1,736円781円
【特長】 ・ 丸形圧着端子をケースに挿入するだけでコネクタ化 電線に端子を...
詳細情報を確認する- シリーズ詳細
- EF1
- 端子接触部のめっき
- スズ
- 使用温度範囲 (℃)
- -25～+105
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
閲覧中の商品と併せてご検討ください
EF1-38RA-1SCC(20)の仕様・寸法情報
商品情報
商品の詳細
| 項目 | 内容 |
|---|---|
| コネクタ形状 | プラグ、レセプタクル、端子、その他 |
| 定格電流 | 130.0, 160.0A |
| 定格電圧 | AC1,000V, DC1,000V |
| 使用温度範囲 | -25℃～105℃ |
| 極数 | 1 |
| 耐電圧 | 3,310V Max. |
| ロック方式 | ランチロック |
| 結線方法 | 圧着 |
| ケーブル外径 | 11.7, 12.4mm |
| 接点部めっき | スズ |
製品番号の構成
コネクタ①-②③④-⑤⑥⑦⑧(⑨)
例：EF1 - 38 R A - 1 S C A(01)
スリーブ
①-②-⑩(⑨)
例：EF1 - 38 - 22(01)
①シリーズ名：EF1
②端子サイズ：38＝38-5サイズの端子用
③コネクタの種別
P：プラグ、R：レセプタクル、無記号：スリーブ
④シリアル記号
⑤極数：1(＝1芯)
⑥コネクタの構造
S：接触ばねを有する側
P：接触羽が無い側
⑦端子結線方式
C：圧着結線偏心方向
⑧篏合ガイド表示
A～Dの4種類のキーあり
⑨その他の仕様違いは、(01)、(02)・・・を付記し区別。
⑩対応ケーブル
22：導体断面積が22mm2相当のケーブルに対応
14：導体断面積が14mm2相当のケーブルに対応
8：導体断面積が5.5、8mm2相当のケーブルに対応
詳細情報
基本情報
【特長】
・ 丸形圧着端子をケースに挿入するだけでコネクタ化
電線に端子を圧着すれば殆ど工数を掛けずにコネクタ化が可能です。
・ 素早く確実なワンタッチロック構造、ビスの増し締めも不要
コネクタの嵌合もワンタッチですみますので、配線の工数を削減。ビスが無いため、緩みの心配が有りません。
・ 38㎟ケーブルの使用で定格電流130Aに対応
22㎟ケーブル、14㎟ケーブル、8㎟ケーブル、5. 5㎟ケーブルには、スリーブを用いて導体径を38㎟相当に
変換する事で対応が可能です。
・ DINレール取付タイプ、パネル固定タイプの選択が可能
様々な箇所で使用が可能です。
・ 汎用工具で簡単圧着結線
特殊な工具が必要有りません。
・ ガイドキーにより誤配線を防止
ガイドキーを設けてありますので、誤配線を防止出来ます。
・ TÜV、UL取得
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

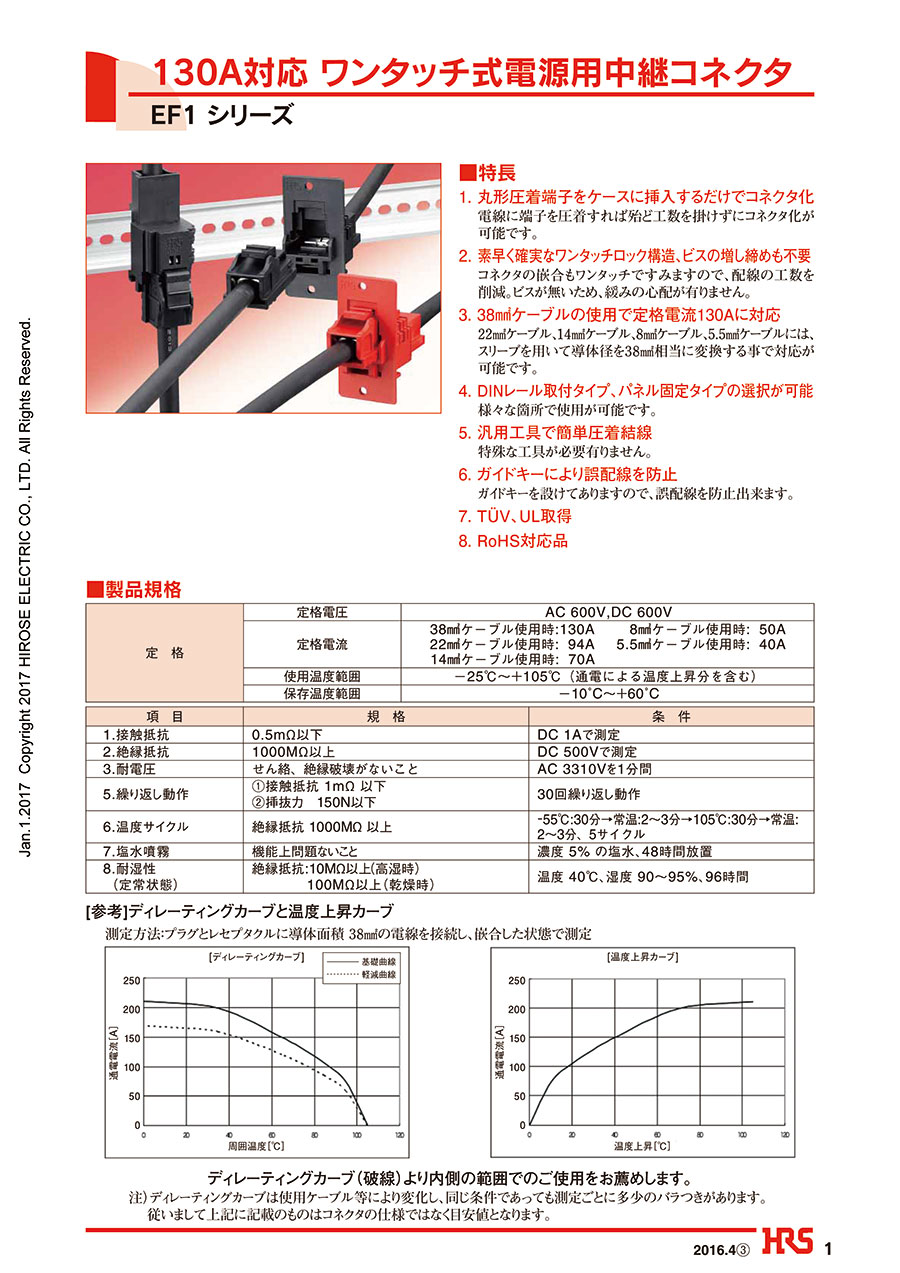

カタログ
