パンドウイット

CAT5E・CAT6A モジュラージャック

数量スライド割引
一部当日出荷可能

通常単価(税別): 907円～2,469円

税込単価: 998円～2,716円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

パンドウイット

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

パンドウイット

通常出荷日：1 日目

CAT6A／CAT5Eのモジュラージャック。【特長】・CAT6A：AWG22～...

使用温度範囲 (℃)
-10～60

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

カテゴリ6A／5E モジュラージャックの仕様

CJ6X88TG□□の外観

カテゴリ6A（CAT6A）モジュラージャック
Mini-Comシリーズのボックス、パネル、フェースプレートに取付可能
補助工具：EGJT

CJ588□□Yの外観

カテゴリ5E（CAT5E）モジュラージャック
AWG22～26の単線および撚り線ケーブルを成端可能（TGシリーズの場合）
明細：AWG22～24の単線のみ
補助工具：CJT

共通事項

□□モジュラージャック色：IG（ライトグレー）・EI（アイボリー）・WH（白）・RD（赤）・OR（オレンジ）・YL（黄）・GR（緑）・BU（青）・VL（紫）

カテゴリ6A モジュラージャックの成端方法

1、ケーブル外皮を50mmほど剥き、介在物を切り取る

2、結線パターンに応じてペアごとにケーブルを分け、キャップに挿入する

3、ストレインリリーフをしっかりと固定する

4、ラベル表示に従いスロットにケーブルをセットする

5、スロットにケーブルがしっかりと入っていることを確認後、キャップの端に沿って切り取る

6、専用工具でラッチ音がするまで力を加える

※カテゴリ6A モジュラージャック成端方法は、TGスタイルモジュラージャック（例：CJ6X88TG）です。
※カテゴリ5E モジュラージャックの成端方法につきましては、カタログページA-13を参照下さい。

商品TOP

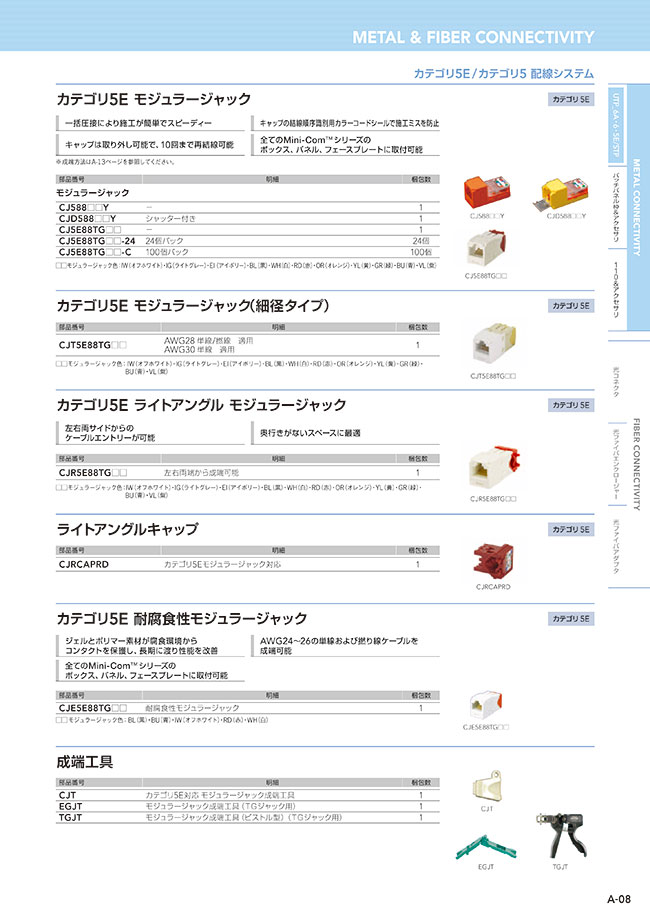

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

カテゴリ
- CAT5e
- CAT6A
適合ケーブル（線種）
- 単線
色
- 白
  ホワイト
- 緑
- アイボリ
- 赤
- 黄
- 青
- 灰
  グレー
- 橙
- その他
  紫
導体外径（AWG)(φmm)
- 0.4(26) ～0.65(22)
- 0.5(24) ～0.65(22)
絶縁体外径(φmm)
- 0.965 ～1.2
- 1.524（Max)
JANコード
- 0074983034840
- 0074983034895
- 0074983035038
- 0074983035069
- 0074983035076
- 0074983634347
- 0074983634385
- 0074983034901
- 0074983035045
- 0074983035052
- 0074983634378
- 0074983636181
- 0074983636204
- 0074983636211
- 0074983638994
- 0074983642335
- 0074983648214

型番リスト

表示件数

型番

カテゴリ

適合ケーブル（線種）

色

導体外径（AWG)

(φmm)

絶縁体外径

(φmm)

JANコード

外被覆径

対応ケーブル

RoHS?

最小発注数量

CAT6A	-	青	0.4(26) ～0.65(22)	1.524（Max)	0074983634347	φ5.08mmからφ8.38mmのUTP を設定	カテゴリ3，5，5e，6，6A に対応しているツイストペアケーブル	-	1個
CAT6A	-	[白] ホワイト	0.4(26) ～0.65(22)	1.524（Max)	0074983634385	φ5.08mmからφ8.38mmのUTP を設定	カテゴリ3，5，5e，6，6A に対応しているツイストペアケーブル	-	1個
CAT5e	単線	青	0.5(24) ～0.65(22)	0.965 ～1.2	0074983034840	φ5.8mm以下のUTP を設定	ｶﾃｺﾞﾘ3、5、5e に対応しているツイストペアケーブル	-	1個
CAT5e	単線	緑	0.5(24) ～0.65(22)	0.965 ～1.2	0074983034895	φ5.8mm以下のUTP を設定	ｶﾃｺﾞﾘ3、5、5e に対応しているツイストペアケーブル	-	1個
CAT5e	単線	橙	0.5(24) ～0.65(22)	0.965 ～1.2	0074983035038	φ5.8mm以下のUTP を設定	ｶﾃｺﾞﾘ3、5、5e に対応しているツイストペアケーブル	-	1個
CAT5e	単線	[白] ホワイト	0.5(24) ～0.65(22)	0.965 ～1.2	0074983035069	φ5.8mm以下のUTP を設定	ｶﾃｺﾞﾘ3、5、5e に対応しているツイストペアケーブル	10	1個
CAT5e	単線	黄	0.5(24) ～0.65(22)	0.965 ～1.2	0074983035076	φ5.8mm以下のUTP を設定	ｶﾃｺﾞﾘ3、5、5e に対応しているツイストペアケーブル	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,322円 ( 2,554円 )	1日目
2,469円 ( 2,716円 )	5日目
1,342円 ( 1,476円 )	5日目
1,345円 ( 1,480円 )	5日目
907円 ( 998円 )	在庫品1日目当日出荷可能
907円 ( 998円 )	在庫品1日目当日出荷可能
907円 ( 998円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

CAT6A／CAT5Eのモジュラージャック。
【特長】
・CAT6A：AWG22～26の単線および撚り線ケーブルを成端可能
・CAT6A：100％工場検査（NEXT、RL）合格品、製品上部に品質管理の番号を刻印
・CAT6A：PWBとFlexテクノロジーによりANEXTを抑え500MHzまでの伝送帯域を保証
・CAT5E：一括圧接により施工が簡単でスピーディー
・CAT5E：キャップの結線順序識別用カラーコードシールで施工ミスを防止
・CAT5E：全てのMini-Comシリーズのボックス、パネル、フェースプレートに取付可能
【用途】
・CAT6A／CAT5Eの通信用コネクタ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品一覧・技術情報

商品担当おすすめ

ミスミ
CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
