LAPP

電力およびコントロールケーブル ÖLFLEX CLASSIC 100 CYシリーズ

電力およびコントロールケーブル ÖLFLEX CLASSIC 100 CYシリーズ
未確定：候補が2型番あります。
    数量：

    商品情報

    OLFLEX CLASSIC 100CYシリーズの詳細

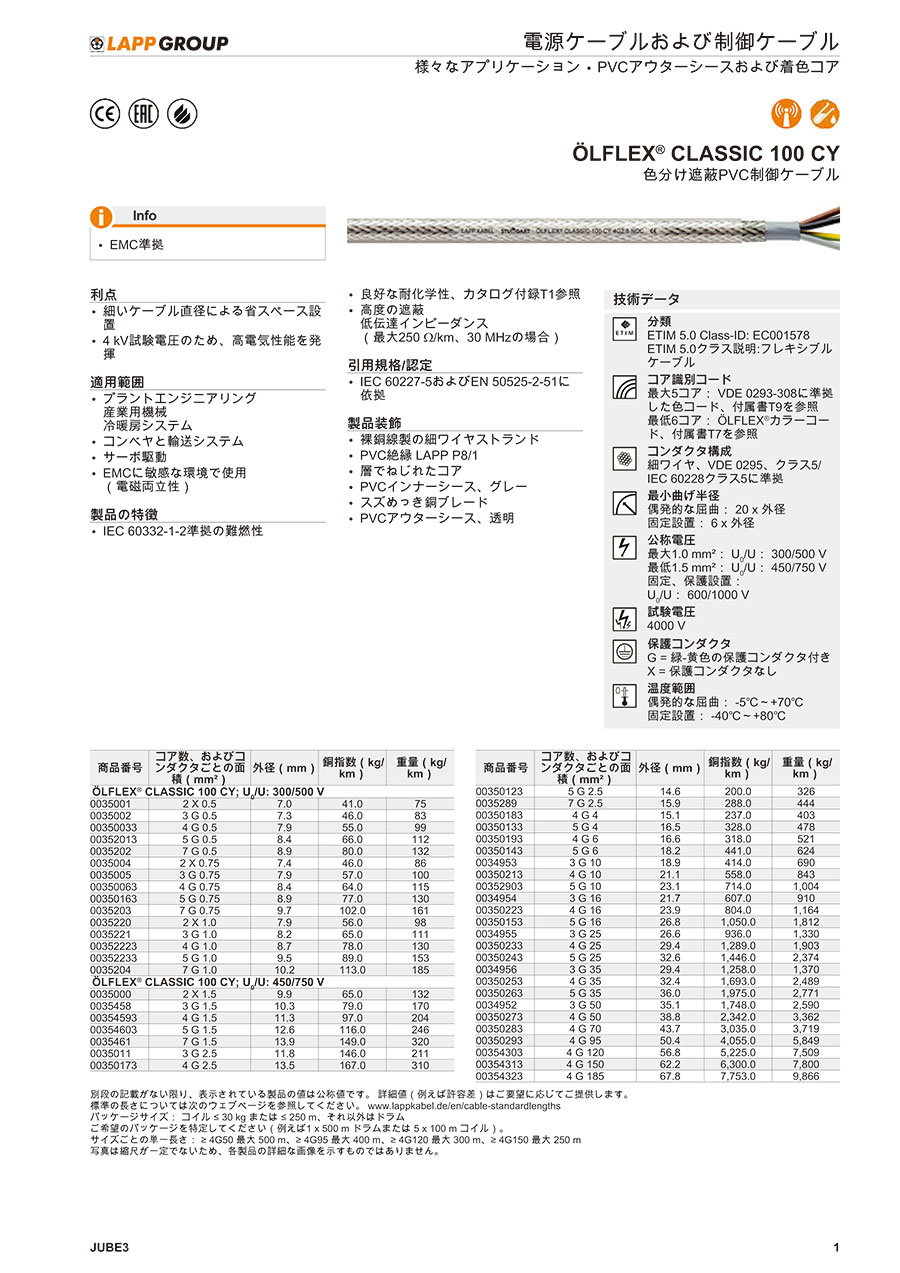

    ÖLFLEX CLASSIC 100 CYシリーズ:関連画像

    OLFLEX CLASSIC 100CYシリーズ イメージ

    • ※ パッケージサイズ：30kg以下または250m以下はコイル、それ以外の場合はドラム
    • ※ 各サイズに対する個々の長さ：≧4G50最大500m;≧4G95最大400m;≧4G120最大300m;≧4G150最大250m
    • ※ 写真は正確な縮尺ではなく、それぞれの製品の詳細なイメージを表すものではありません。

    OLFLEX CLASSIC 100CYシリーズの利点

    • 小さいケーブル径により省スペース設置
    • テスト電圧4kVによる高電気性能

    OLFLEX CLASSIC 100CYシリーズの適用範囲

    • プラントエンジニアリング
    • 産業用機械
    • 暖房および空調システム
    • コンベヤーおよび輸送システム
    • サーボドライブ
    • EMC感受性の高い環境（電磁両立性）

    OLFLEX CLASSIC 100CYシリーズの特長

    • 難燃性（IEC 60332-1-2準拠）
    • 優れた耐薬品性
    • 高度なシールド
    • 低伝送インピーダンス（最大30MHz時250Ω/km）

    OLFLEX CLASSIC 100CYシリーズの適合基準／認可

    • IEC 60227-5およびEN 50525-2-51に準拠

    OLFLEX CLASSIC 100CYシリーズの構成

    • 裸銅線による細撚線
    • PVC絶縁LAPP P8/1
    • 層撚り電線
    • PVCインナーシース、灰
    • 錫メッキ銅編組
    • PVCアウターシース、透明

    型番リスト

    表示件数
  • 1
    • 型番
    OLFLEX CLASSIC 100CY 3G0.75-20
    OLFLEX CLASSIC 100CY 4G10-20

    芯数

    (芯)

    導体断面積

    (mm2)

    定格電圧

    全長

    (m)

    アース線

    仕上り外径

    (mm)

    		RoHS?最小発注数量
    3
    0.75
    [300V] 300/500V（CE）
    20
    GY（緑/黄）色入り
    7.9
    10
    1個
    4
    10
    [301～599V] 450/750V（CE）
    20
    GY（緑/黄）色入り
    21.1
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,848円
    ( 11,933円 )
    3日目
    89,161円
    ( 98,077円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・CEマーキング 動力・コントロールケーブル。
    ・EN50525-2-51（VDE0285-525-2-51）準拠。
    ・シールド＋透明PVC保護シース。
    ・EC 60332-1-2準拠の難燃性。
    ・細いケーブル直径による省スペース設置。
    ・4kV試験電圧のため、高電気性能を発揮。
    ・公称電圧：U0／U 300／500V （導体断面積1.5mm2以上は、450／750V）。
    ・撚線：裸銅線 細撚線（IEC60228 Class5）。
    ・温度範囲：固定時-40℃～＋80℃／一時可動時-5℃～＋70℃。
    ・絶縁体：PVCコンパウンド（黒地白字ナンバリング）。
    ・インナーシース：PVC・銅編組シールド。
    ・シース：透明PVC。
    【用途】
    ・各種産業機械・工作機械・プラント・空調設備・ノイズ対策用途など。
    ・プラントエンジニアリング。
    ・産業用機械。
    ・冷暖房システム。
    ・コンベヤと輸送システム。
    ・サーボ駆動。
    ・EMCに敏感な環境で使用 （電磁両立性）。

    商品担当おすすめ

    • SS30UCR UL／CE対応 画像

      ミスミ

      SS30UCR UL／CE対応

      30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

    • SS300R　UL規格　小径 画像

      ミスミ

      SS300R　UL規格　小径

      300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    電力およびコントロールケーブル ÖLFLEX CLASSIC 100 CYシリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qケーブルにはアース線が1本入ってますか。
    A
    本製品のケーブルは、2芯のケーブルを除き、その他の製品はすべて、緑/黄のアース線が1本含まれます。
