JACシリーズ ノイズフィルタ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,943円～4,842円
- 税込単価
- 4,337円～5,326円
ノイズフィルタ FTAシリーズ：三相入力、1段フィルタ、雑音端子電圧抑制用ノイ...
詳細情報を確認する- 入力タイプ
- 三相
- 取付方法
- ネジ止め
- 結線方法
- ねじ止め
- 安全規格
- UL / CUL / CSA
- Ｄ (mm)
- 132
- Ｗ (mm)
- 63
- Ｈ (mm)
- 44
- 代表規格（VDE）
- 対応
- 代表規格（ENEC）
- 対応
- 150kHｚ～1MHz 高減衰
- 対応
- 漏洩電流値 (mA max)
- 5(500V60Hz)
商品情報
INDEX

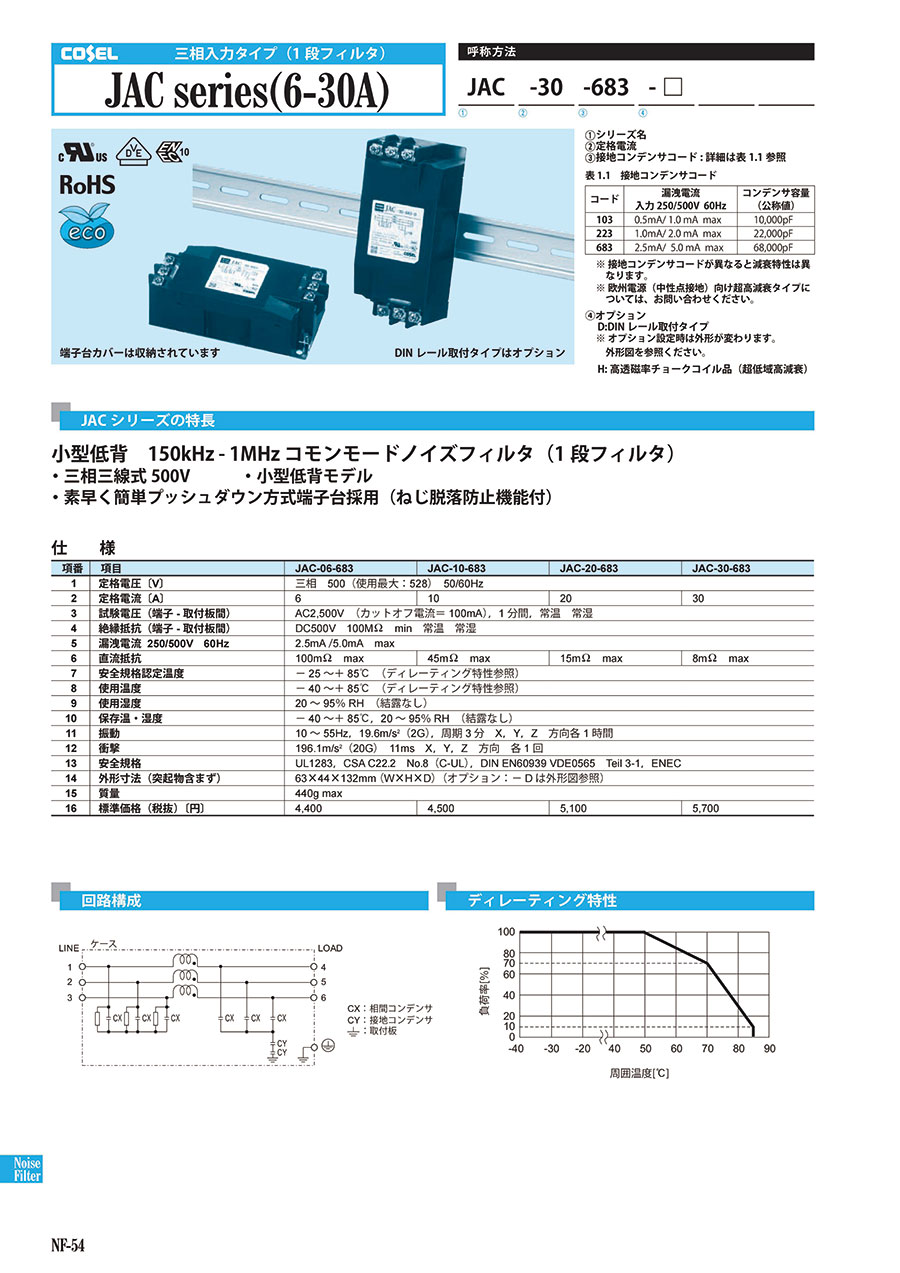

JACシリーズの特長
JACシリーズ
小型低背 150kHz～1MHz コモンモードノイズフィルタ（1段フィルタ）
三相三線式 500V
小型低背モデル
素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）
呼称方法
接地コンデンサコード
1 シリーズ名
2 定格電流
3 接地コンデンサコード
- ※ 接地コンデンサコードが異なると減衰特性は異なります。
- ※ 欧州電源（中性点接地）向け超高減衰タイプについては、お問い合わせください。
4 オプション
D：DIN レール取付タイプ
- ※ オプション設定時は外形が変わります。外形図を参照ください。
H：高透磁率チョークコイル品（超低域高減衰）
| コード | 漏洩電流 入力 250/500V 60Hz | コンデンサ容量 （公称値） |
|---|---|---|
| 103 | 0.5mA/ 1.0 mA max | 10,000pF |
| 223 | 1.0mA/ 2.0 mA max | 22,000pF |
| 683 | 2.5mA/ 5.0 mA max | 68,000pF |
製品仕様
| 項目 | JAC-06-683 | JAC-10-683 | JAC-20-683 | JAC-30-683 |
|---|---|---|---|---|
| 定格電圧〔V〕 | 三相 500（使用最大：528） 50/60Hz | |||
| 定格電流〔A〕 | 6 | 10 | 20 | 30 |
| 試験電圧（端子-取付板間） | AC2,500V （カットオフ電流＝ 100mA），1分間，常温 常湿 | |||
| 絶縁抵抗（端子-取付板間） | DC500V 100MΩ min 常温 常湿 | |||
| 漏洩電流 250/500V 60Hz | 2.5mA/5.0mA max | |||
| 直流抵抗 | 100mΩ max | 45mΩ max | 15mΩ max | 8mΩ max |
| 安全規格認定温度 | -25～+85℃ （ディレーティング特性参照） | |||
| 使用温度 | -40～+85℃ （ディレーティング特性参照） | |||
| 使用湿度 | 20～95%RH（結露なし） | |||
| 保存温・湿度 | -40～+85℃，20～95%RH（結露なし） | |||
| 振動 | 10～55Hz，19.6m/s2 （2G），周期3分 X，Y，Z方向各1時間 | |||
| 衝撃 | 196.1m/s2 （20G） 11ms X，Y，Z方向 各1回 | |||
| 安全規格 | UL1283，CSA C22.2 No.8（C-UL），DIN EN60939 VDE0565 Teil3-1，ENEC | |||
| 外形寸法（突起物含まず） | 63×44×132mm（W×H×D）（オプション：－ D は外形図参照） | |||
| 質量 | 440g max | |||
回路構成
ディレーティング特性
外形図
本製品はプッシュダウン方式端子台を採用しているため以下の状態で出荷されています。
1、端子台カバーは、収納されています。
2、端子台ねじは、上側に保持されています。
標準タイプ
DIN レール取付タイプ
- ※ 公差：±1
- ※ 質量：440g max
- ※ 取付板材質：鉄（表面処理:ニッケルメッキ）t=1.0
- ※ ケース材質：PBT
- ※ 単位 mm
- ※ 端子台締め付けトルク M4:1.6N・m（16.9kgf・cm）max
DIN レール取付時の注意
DIN レールを介しての接地は適正なノイズ減衰効果が得られない場合があります。
接地はノイズフィルタ本体の保護接地端子（PE）と接続しておこなってください。
特性データ
JAC-06-683の減衰特性（静特性）
JAC-10-683の減衰特性（静特性）
JAC-20-683の減衰特性（静特性）
JAC-30-683の減衰特性（静特性）
選定サポート情報
高透磁率チョークコイルタイプ（超低域高減衰）：H
図2. 13.3 コモンモード減衰特性の比較例
チョークコイルのコアを高透磁率に変更したタイプです。
標準品に比べ、低い周波数領域におけるコモンモード減衰特性が向上します。本オプションは、FTAシリーズとFTBシリーズとJACシリーズとFSBシリーズに設定されています。
ノーマルモード減衰量向上タイプ：Ｕ
図2. 13.7 ノーマルモード減衰特性の比較例
定格電圧を250Vに変更したタイプです。
本オプションは、FTAシリーズとTACシリーズ（50-300A）とTAHシリーズ（50-150A）とFSBシリーズに設定されています。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,169円 ( 4,586円 ) | 9日目 |
3,943円 ( 4,337円 ) | 在庫品1日目当日出荷可能 |
4,842円 ( 5,326円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ノイズフィルタ FTAシリーズ：三相入力、1段フィルタ、雑音端子電圧抑制用ノイズフィルタ。
【特長】
・小型低背。
・150kHz-1MHzコモンモードノイズフィルタ（1段フィルタ）。
・3Φノイズフィルター。
・三相三線式500V。
・6～30Aまでラインナップ。（6A／10A／20A／30A）
・素早く簡単プッシュダウン方式端子台採用（ねじ脱落防止機能付）。
【用途】
・インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器に最適。
