LAPP

SKINTOP BRUSH ADD-ON　ケーブルグランドオプション

カタログ |

通常単価(税別): 1,560円～4,749円特別価格

税込単価: 1,716円～5,224円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

【特長】・CEマーキング。・プラスチック製Mネジ規格(EN60423)対応　EMC対策用ロックナット。...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
外形図は、商品情報をご確認ください。

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

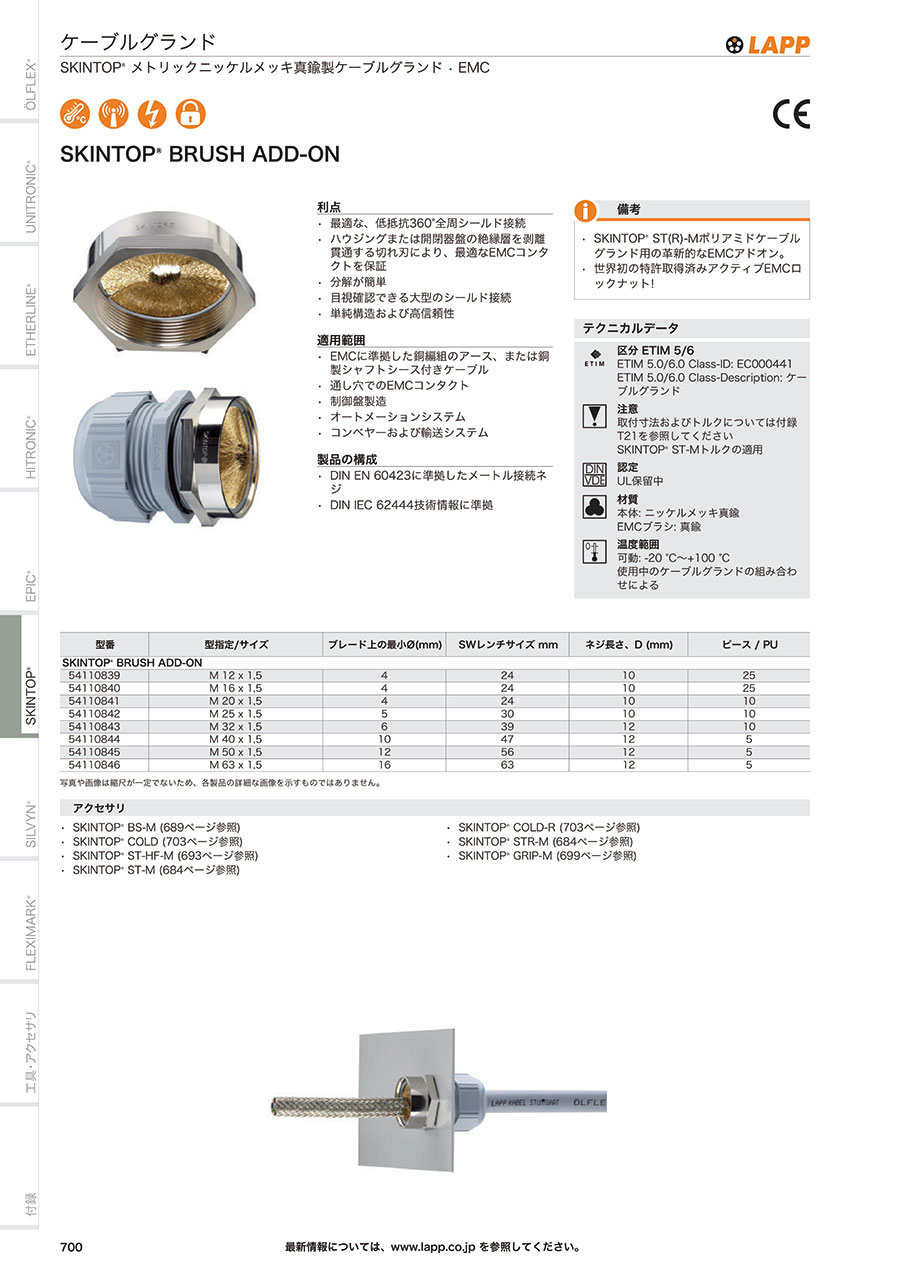

SKINTOP BRUSH ADD-ONの詳細

最適な、低抵抗360°シールドコンタクト
ハウジングまたは開閉器盤の絶縁層を剥離貫通する切れ刃により、最適なEMCコンタクトを保証
分解が簡単
可視のラージスケールシールドコンタクト
単純構造および高信頼性
材質：ニッケルメッキ真鍮（本体）／真鍮（EMCブラシ）
温度範囲：可動-20℃～+100℃（使用中のケーブルグランドの組み合わせによる）

54110839／54110840／54110841／54110842／54110843／54110844

※ 写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。

SKINTOP BRUSH ADD-ONの寸法

型番	型指定/サイズ	ブレード上の最小φ（mm）	SWレンチサイズmm	ネジ長さ、D（mm）
54110839	M12×1,5	4	24	10
54110840	M16×1,5	4	24	10
54110841	M20×1,5	4	24	10
54110842	M25×1,5	5	30	10
54110843	M32×1,5	6	39	12
54110844	M40×1,5	10	47	12

SKINTOP BRUSH ADD-ON　ケーブルグランドオプションの製品説明動画

型番リスト

表示件数

型番

ねじサイズ

ねじ長

(mm)

RoHS?

最小発注数量

M12×1.5	10	10	1個
M16×1.5	10	10	1個
M20×1.5	10	10	1個
M32×1.5	12	10	1個
M40×1.5	12	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,749円2,137円 ( 2,351円 )	在庫品1日目当日出荷可能
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能
2,284円 ( 2,512円 )	在庫品1日目当日出荷可能
4,106円2,053円 ( 2,258円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・CEマーキング。
・プラスチック製Mネジ規格(EN60423)対応　EMC対策用ロックナット。
・世界初特許　360°ブラシシールド。
・ロックナットボディ：ニッケル真鍮メッキ/　ブラシ：真鍮。
・温度範囲：-20℃~＋100℃。
・塗装削り刃付(筐体へ確実な接触が可能)。
【用途】
・各種制御盤・動力盤・操作盤・ジャンクションボックス等のケーブルエントリー・インバータモーター等EMC対策用途。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
外形図は、商品情報をご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

LAPP
SKINTOP MS-M BRUSH ケーブルグランド
真鍮製のケーブルグランドです。二重ラメラガスケット付き。EMC適合の銅製ブレード接地用、または銅製シャフトシース付きケーブル用です。
LAPP
SKINTOP MS-SC ケーブルグランド
インナーケースの有無に関係なく使用可能なケーブルグランドです。各種のスクリーン直径をクランプで締めることによる高い導性を持つ柔軟なEMCコンタクトです。
ミスミ
ケーブルグランド（Mネジ・CTGネジ）
キャップを締め付けるだけで簡単に電線を固定できるケーブルグランドです。保護構造はIP67に適合し、耐油性にもすぐれています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SKINTOP BRUSH ADD-ON　ケーブルグランドオプションのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのように使用しますか。

ケーブルをグランドに落とす場合、ケーブルシールド部の被覆を剥き、ブラシに当たる部分に接触させることにより、シールド線処理を行わずにグランドに落とせる構造です。
