SKINDICHT SHVE-Mの詳細

最適な、低抵抗360゜シールドコンタクト
材質：ニッケルメッキ真鍮（本体）／ブランク真鍮（アーススリーブ）／CR（シーリングコーン）／NBR（Oリング）
保護等級：IP68-10bar
温度範囲：-20℃～+80℃

SKINDICHT SHVE-M イメージ

※ 写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。

SKINDICHT SHVE-Mの寸法

商品番号	商品の指定/サイズ	機能ネジPG	アウターシースクランピングの範囲 φF（mm）	インナーシースクランピングの範囲（mm）	SW1/SW2 mm	全体の長さ C（mm）	ネジ長 D（mm）	設置スリーブの有効開口部 φB	有効開口部 F（mm）
SKINDICHT（R）SHVE-M
52106860	M 16×1,5	9	4.5-5.8	2.2-3.2	18/17	26.5	5	3.2	6
52106870	M 16×1,5	9	4.5-6.8	2.2-3.2	18/17	26.5	5	3.2	7
52106880	M 16×1,5	9	5.5-5.8	2.6-3.6	18/17	26.5	5	3.6	6
52106890	M 16×1,5	9	5.5-6.8	2.6-3.6	18/17	26.5	5	3.6	7
52106910	M 20×1,5	11	3-6.8	3.5-4.5	22/20	31	6	4.5	7
52106920	M 20×1,5	11	6-8.8	3.5-4.5	22/20	31	6	4.5	9
52106930	M 20×1,5	13.5	6.5-8.8	3.5-5	22/22	32	6	5	9
52106940	M 20×1,5	13.5	6-8.8	4.5-6	22/22	32	6	6	9
52106950	M 20×1,5	13.5	8-10.8	5.5-7	22/22	32	6	7	11
52106960	M 20×1,5	16	8.5-10.8	6-8	24/24	34.5	6	8	11
52106970	M 20×1,5	16	10-12.8	7-9	24/24	34.5	6	9	13
52106980	M 20×1,5	16	10-12.8	8-10	24/24	34.5	6	10	13
52106990	M 20×1,5	16	12.5-14.8	9-11	24/24	34.5	6	11	15
52107000	M 25×1,5	21	13-15.8	10-12	30/30	39	7	12	16
52107010	M 25×1,5	21	13-15.8	11-13	30/30	39	7	13	16
52107020	M 25×1,5	21	15.5-17.8	12-14	30/30	39	7	14	18
52107030	M 25×1,5	21	15-17.8	13-15	30/30	39	7	15	18
52107040	M 25×1,5	21	17.5-19.8	14-16	30/30	39	7	16	20
52107050	M 32×1,5	29	19-21.8	15-17	40/40	45.5	8	17	22
52107060	M 32×1,5	29	18-23.8	16-18	40/40	45.5	8	18	22
52107070	M 32×1,5	29	20-23.8	17-19	40/40	45.5	8	19	24
52107080	M 32×1,5	29	23-25.8	17-19	40/40	45.5	8	19	26

型番リスト

表示件数

型番

52106860
52106870
52106880
52106890
52106910
52106920
52106930
52106940
52106960
52106970
52106980
52106990
52107020
52107030
52107040
52107050
52107060
52107070
52107080

使用ケーブル外径

ネジサイズ

インナーシース径φ

(mm)

ねじ長

(mm)

RoHS?

最小発注数量

Φ4.5～5.8	M16×1.5	2.2 ～ 3.2	5	10	1個
Φ4.5～6.8	M16×1.5	2.2 ～ 3.2	5	10	1個
Φ5.5～5.8	M16×1.5	2.6 ～ 3.6	5	10	1個
Φ5.5～6.8	M16×1.5	2.6 ～ 3.6	5	10	1個
Φ3～6.8	M20×1.5	3.5 ～ 4.5	6	10	1個
Φ6～8.8	M20×1.5	3.5 ～ 4.5	6	10	1個
Φ6.5～8.8	M20×1.5	3.5 ～ 5.0	6	10	1個
Φ6～8.8	M20×1.5	4.5 ～ 6.0	6	10	1個
Φ8.5～10.8	M20×1.5	6.0 ～ 8.0	6	10	1個
Φ10～12.8	M20×1.5	7.0 ～ 9.0	6	10	1個
Φ10～12.8	M20×1.5	8.0 ～ 10.0	6	10	1個
Φ12.5～14.8	M20×1.5	9.0 ～ 11.0	6	10	1個
Φ15.5～17.8	M25×1.5	12.0 ～ 14.0	7	10	1個
Φ15～17.8	M25×1.5	13.0 ～ 15.0	7	10	1個
Φ17.5～19.8	M25×1.5	14.0 ～ 16.0	7	10	1個
Φ19～21.8	M32×1.5	15.0 ～ 17.0	8	10	1個
Φ18～23.8	M32×1.5	16.0 ～ 18.0	8	10	1個
Φ20～23.8	M32×1.5	17.0 ～ 19.0	8	10	1個
Φ23～25.8	M32×1.5	17.0 ～ 19.0	8	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,726円 ( 1,899円 )	在庫品1日目当日出荷可能
1,780円801円 ( 881円 )	在庫品1日目当日出荷可能
1,064円478円 ( 526円 )	在庫品1日目当日出荷可能
1,118円503円 ( 553円 )	在庫品1日目当日出荷可能
1,402円 ( 1,542円 )	在庫品1日目当日出荷可能
1,370円616円 ( 678円 )	在庫品1日目当日出荷可能
1,586円793円 ( 872円 )	在庫品1日目当日出荷可能
1,508円452円 ( 497円 )	在庫品1日目当日出荷可能
1,946円875円 ( 963円 )	在庫品1日目当日出荷可能
2,052円923円 ( 1,015円 )	在庫品1日目当日出荷可能
2,989円1,345円 ( 1,480円 )	在庫品1日目当日出荷可能
1,956円880円 ( 968円 )	在庫品1日目当日出荷可能
1,896円853円 ( 938円 )	在庫品1日目当日出荷可能
1,926円866円 ( 953円 )	在庫品1日目当日出荷可能
1,878円 ( 2,066円 )	在庫品1日目当日出荷可能
4,392円1,976円 ( 2,174円 )	在庫品1日目当日出荷可能
4,408円2,204円 ( 2,424円 )	在庫品1日目当日出荷可能
4,563円2,053円 ( 2,258円 )	在庫品1日目当日出荷可能
4,596円 ( 5,056円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・Mネジ規格（EN60423）EMC対策用ケーブルグランド（ロックナット別売）
・CEマーキング
・ボディ：ニッケル真鍮メッキ/シールコーン：CR（クロロプレン）/プレスコーン：ニッケル真鍮メッキ/アーススリーブ：真鍮/O-リング：NBR（ニトリルゴム）
・保護等級：IP68（10気圧）EN60529に準拠
・温度範囲：-20℃～+80℃
・360°真鍮コンタクトシールド
【用途】
・インバータモータ・各種制御盤・動力盤・ジャンクションボックス等のケーブルエントリー・EMC対策用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
外形図は、商品情報をご確認ください。

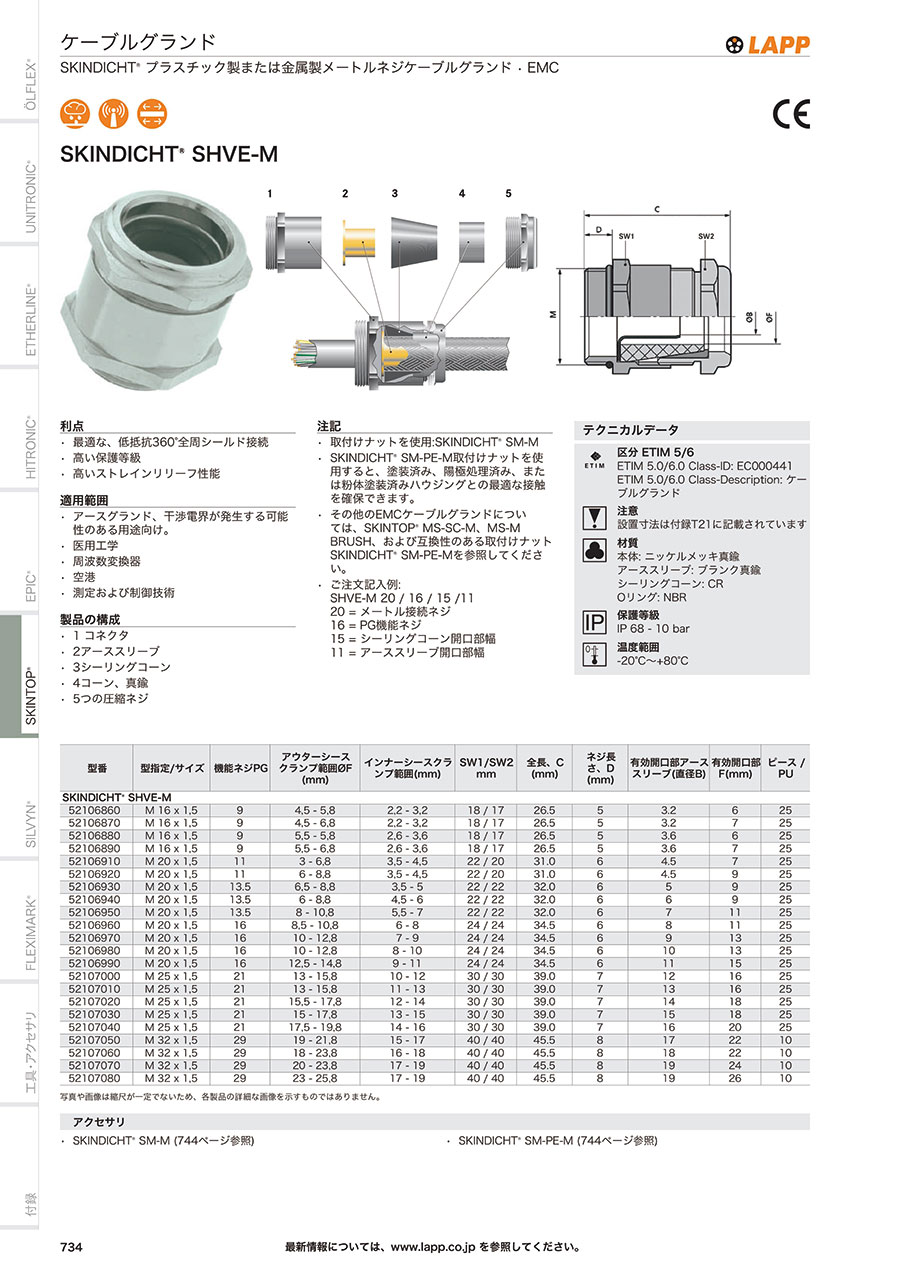

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SKINDICHT SHVE-M ケーブルグランドのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定用ロックナットも付属していますか？

別売しております。(SM-M,SM-PE-M)
