LAPP

SKINTOP STR-M ケーブルグランド

Name: SKINTOP STR-M ケーブルグランド
Brand: LAPP
SKU: 222005835478
Rating: 4.3 (3 reviews)

カタログ |

通常単価(税別): 143円～1,057円

税込単価: 157円～1,163円

通常出荷日：在庫品1日目当日出荷可能

【特長】・Mネジ規格（EN60423）ケーブルグランド（※ロックナット別売）。・CEマーキング／UL...

詳細を確認

4.34.3

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
外形図は、商品情報をご確認ください。

よく一緒に見られています

LAPP

SKINTOP STR ケーブルグランド

通常価格(税別)： 116円 (税込価格：128円)

通常出荷日：在庫品1日目

よく一緒に見られています

LAPP

SKINTOP MS-SC-M ケーブルグランド

通常価格(税別)： 929円 (税込価格：1,022円)

通常出荷日：在庫品1日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SKINTOP（R）STR-Mの詳細

材質：ポリアミド（本体）／CR（シール）
保護等級：IP 68-5 bar／IP 69
温度範囲：-40℃～+100℃（固定設置）／-20℃～+100℃（可動）

SKINTOP（R）STR-Mイメージ

※ 写真は正確な縮尺ではなく、それぞれの製品の詳細なイメージを表すものではありません。

SKINTOP（R）STR-Mの適用範囲

外径が小さいケーブルをシールするために、縮小シールインサートを使用。

SKINTOP（R）STR-Mの適合基準／認可

ULファイル番号E79903
GGVS: TÜ.EGG.020-95

SKINTOP（R）STR-Mの構成

DIN EN 60423に準拠したメートル接続ネジ
DIN IEC 62444技術情報に準拠

SKINTOP（R）STR-Mの寸法

型番	型指定/サイズ	クランプ範囲直径F （mm）	SWレンチサイズ mm	全長、C （mm）	ネジ長さ、D （mm）
SKINTOP（R）STR-Mシルバーグレー
53111100	M 12×1,5	2-5	15	30	8
53111110	M 16×1,5	3.5-7	19	34	8
53111120	M 20×1,5	4-10	25	37	9
53111130	M 25×1,5	5-13	30	40	10
53111140	M 32×1,5	6-15	36	47	10
53111150	M 40×1,5	9-23	46	52	10
SKINTOP（R）STR-M黒
53111300	M 12×1,5	2-5	15	30	8
53111310	M 16×1,5	3.5-7	19	34	8
53111320	M 20×1,5	4-10	25	37	9
53111330	M 25×1,5	5-13	30	40	10
53111340	M 32×1,5	6-15	36	47	10
53111350	M 40×1,5	9-23	46	52	10

SKINTOP STR-M　ケーブルグランドの製品説明動画

型番リスト

表示件数

型番

53111100
53111110
53111120
53111130
53111140
53111300
53111310
53111320
53111330
53111340
53111350

使用ケーブル外径

ネジサイズ

色

保護機能(耐環境性)

ねじ長

(mm)

RoHS?

最小発注数量

Φ2～5	M12×1.5	シルバーグレー	防水性	8	10	4個
Φ3.5～7	M16×1.5	シルバーグレー	防水性	8	10	4個
Φ4～10	M20×1.5	シルバーグレー	防水性	9	10	3個
Φ5～13	M25×1.5	シルバーグレー	防水性	10	10	2個
Φ6～15	M32×1.5	シルバーグレー	防水性	10	10	1個
Φ2～5	M12×1.5	黒	防水性 / 耐候性	8	10	4個
Φ3.5～7	M16×1.5	黒	防水性 / 耐候性	8	10	4個
Φ4～10	M20×1.5	黒	防水性 / 耐候性	9	10	3個
Φ5～13	M25×1.5	黒	防水性 / 耐候性	10	10	2個
Φ6～15	M32×1.5	黒	防水性 / 耐候性	10	10	1個
Φ9～23	M40×1.5	黒	防水性 / 耐候性	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

143円 ( 157円 )	在庫品1日目当日出荷可能
146円 ( 161円 )	在庫品1日目当日出荷可能
183円 ( 201円 )	在庫品1日目当日出荷可能
283円 ( 311円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
143円 ( 157円 )	在庫品1日目当日出荷可能
146円 ( 161円 )	在庫品1日目当日出荷可能
183円 ( 201円 )	在庫品1日目当日出荷可能
283円 ( 311円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	在庫品1日目当日出荷可能
1,057円 ( 1,163円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・Mネジ規格（EN60423）ケーブルグランド（※ロックナット別売）。
・CEマーキング／UL・c-UL認証（UL Flie No.：E79903）／VDE／DNV-GL／TUV認証。
・ボディ：ポリアミド（UL94V-2）／シールリング：CR（クロロプレン）／O-リング：NBR（ニトリルゴム）。
・保護等級：IP68（5気圧）、IP69 EN60529／NEMA Type1＆12。
・カラー：黒（耐候性）RAL9005／シルバーグレイRAL7001／ライトグレー（RAL7035）。
・温度範囲：固定時-40℃～＋100℃／可動時-20℃～+100℃。
・ストレインリリーフ：DIN EN62444 Kat.A準拠。
【用途】
・各種制御盤・動力盤・操作盤・ジャンクションボックス等のケーブルエントリー。
・外径が小さいケーブルをシールするために、縮小シールインサートを使用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
外形図は、商品情報をご確認ください。

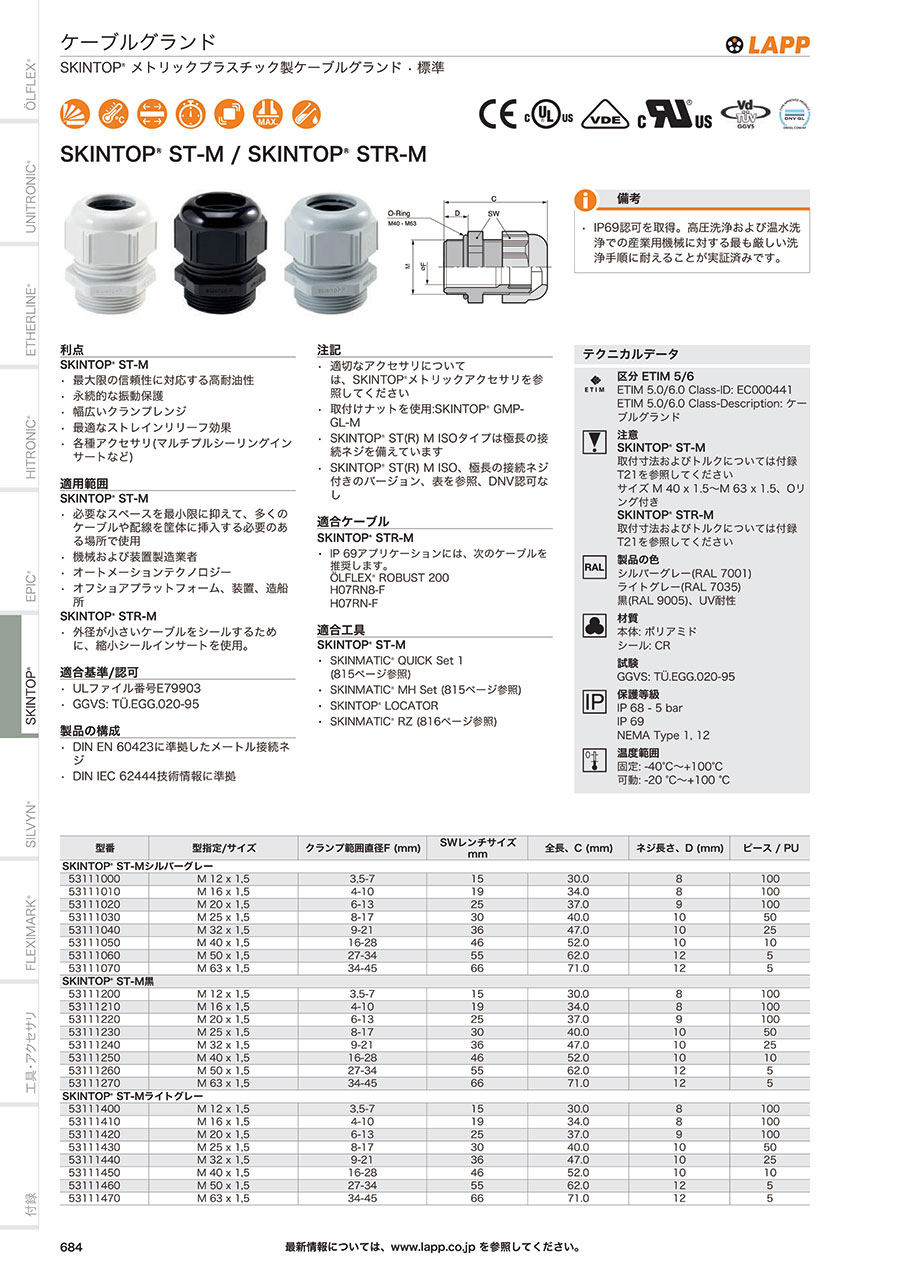

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SKINTOP STR-M ケーブルグランドのレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

ケーブル固定

満足度：4.02018/07/21

数少ない、幅広いケーブル径に対応している製品なので重宝する。しかしロックナットは付属しないので注意が必要です。

2人が参考にしています。

ケーブルグランド

満足度：5.02019/10/12

Mネジのケーブルグランドが破損したので、探していて見つけたので使用しました。使用感は問題なしです。

0人が参考にしています。

設備のケーブルクランプとして使用

満足度：4.02019/05/15

最初ライトグレーを選定していましたが、弊社の調達がミスミ様で購入することにした時、別売りのロックナットのライトグレーが見...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q固定用ロックナットも付属していますか？

別売しております。(GMP-GL-M)
