SKINTOP MS-SC ケーブルグランド
- 通常単価(税別)
- 964円～5,533円特別価格
- 税込単価
- 1,060円～6,086円特別価格
【特長】・PGネジ規格（DIN 40430） EMC対策用ケーブルグランド（※ロックナット別売）。・C...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 外形図は、商品情報をご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
SKINTOP MS-SCの詳細
- インナーシースの有無にかかわらず各種ケーブルに最適
- ケーブルシールドを別のケーブルに継続する場合にも適している
- 低抵抗シールドコンタクト、適切なEMC保護
- 高導電性、各種シールド外径を固定するための柔軟なEMCコンタクト
- 少ない手順で簡単に組立可能
- 保護等級：IP68 - 10bar

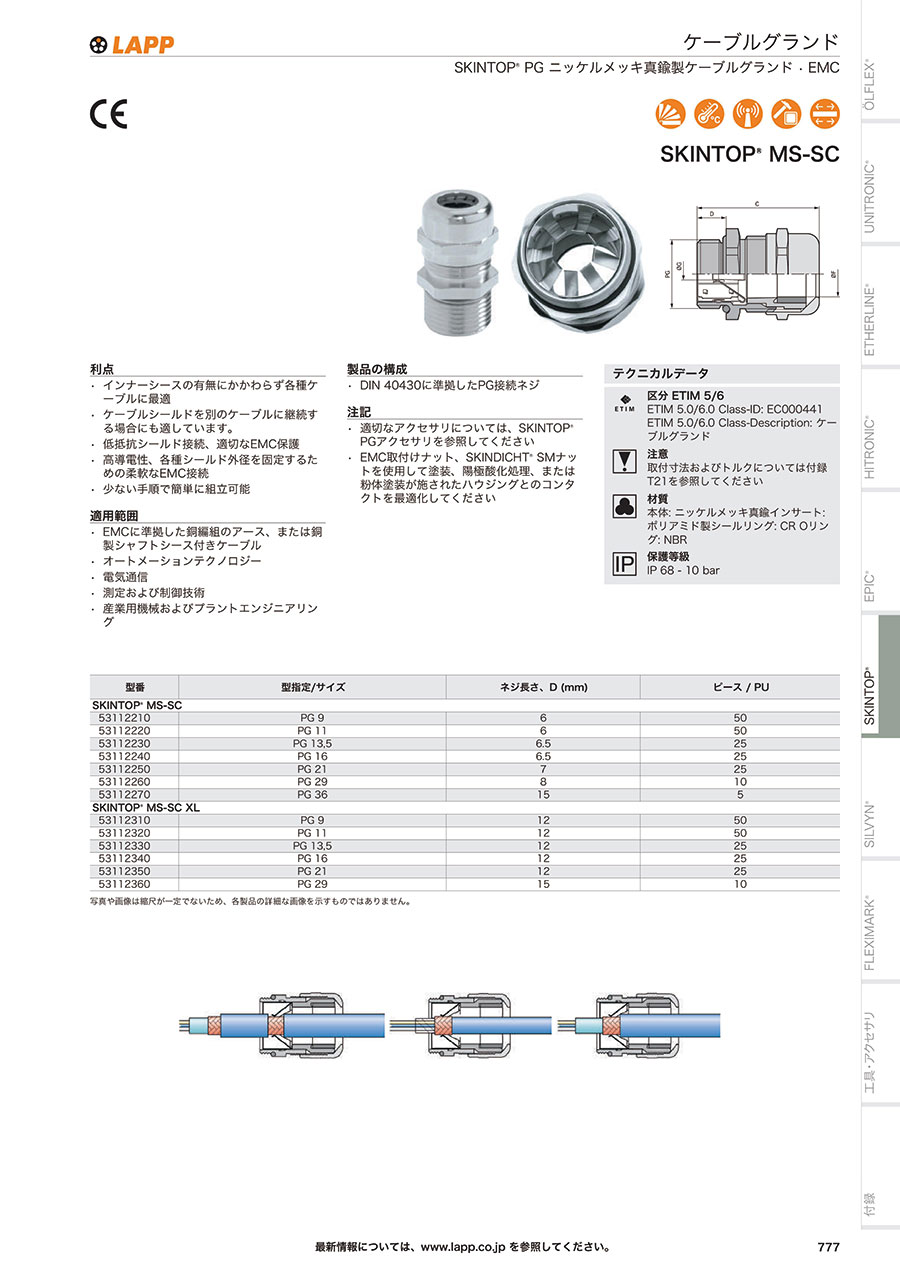

SKINTOP MS-SC イメージ
- ※ 写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。
SKINTOP MS-SCの寸法
| 型番 | 型指定/サイズ | ネジ長さ、D（mm） |
|---|---|---|
| SKINTOP（R）MS-SC | ||
| 53112210 | PG9 | 6 |
| 53112220 | PG11 | 6 |
| 53112230 | PG13,5 | 6.5 |
| 53112240 | PG16 | 6.5 |
| 53112250 | PG21 | 7 |
| 53112260 | PG29 | 8 |
| 53112270 | PG36 | 15 |
| SKINTOP（R）MS-SC XL | ||
| 53112320 | PG11 | 12 |
| 53112330 | PG13,5 | 12 |
| 53112340 | PG16 | 12 |
| 53112350 | PG21 | 12 |
| 53112360 | PG29 | 15 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,089円435円 ( 479円 ) | 在庫品1日目当日出荷可能 |
1,346円 ( 1,481円 ) | 在庫品1日目当日出荷可能 |
964円 ( 1,060円 ) | 在庫品1日目当日出荷可能 |
2,040円1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
2,251円 ( 2,476円 ) | 在庫品1日目当日出荷可能 |
3,778円1,511円 ( 1,662円 ) | 在庫品1日目当日出荷可能 |
5,533円 ( 6,086円 ) | 在庫品1日目当日出荷可能 |
1,316円526円 ( 579円 ) | 在庫品1日目当日出荷可能 |
2,489円1,244円 ( 1,368円 ) | 在庫品1日目当日出荷可能 |
1,684円 ( 1,852円 ) | 在庫品1日目当日出荷可能 |
2,886円1,443円 ( 1,587円 ) | 在庫品1日目当日出荷可能 |
3,786円 ( 4,165円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・PGネジ規格（DIN 40430） EMC対策用ケーブルグランド（※ロックナット別売）。
・CEマーキング／c-UL認証（UL Flie No.：E79903）／DNV-GL認証。
・ボディ：ニッケル真鍮メッキ／インサート：ポリアミド（UL94V-2）シールリング：CR（クロロプレン）／O-リング：NBR（ニトリルゴム）。
・保護等級：IP68（10気圧）、IP69（※M63plusを除く） EN60529／NEMA Type1,4X,6,12。
・温度範囲：固定時-40℃～＋100℃／可動時-25℃～+100℃。
・シールド効果減衰率最大98dB。
・シールド接触部：CuBe（ベリリウム銅）。
・インナーシースの有無にかかわらず各種ケーブルに最適。
・ケーブルシールドを別のケーブルに継続する場合にも適している。
・低抵抗シールド接続、適切なEMC保護。
・高導電性、各種シールド外径を固定するための柔軟なEMC接続。
・少ない手順で簡単に組立可能。
【用途】
・各種制御盤・動力盤・操作盤・ジャンクションボックス等のケーブルエントリー・インバータモーター等EMC対策用途。
・EMCに準拠した銅編組のアース、または銅製シャフトシース付きケーブル。
・オートメーションテクノロジー。
・電気通信。
・測定および制御技術。
・産業用機械およびプラントエンジニアリング。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 外形図は、商品情報をご確認ください。
