商品情報

SKINDICHTSHVEの詳細

最適な、低抵抗360°シールドコンタクト
高い保護等級
高ストレインリリーフ
材質：ニッケルメッキ（本体）／ブランク真鍮（アーススリーブ）／CR（特殊シーリングコーン）／NBR（Oリング）
保護等級：IP68-10bar
温度範囲：-20℃～+80℃

SKINDICHTSHVE イメージ

※ 写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。

SKINDICHTSHVEの寸法

商品番号	商品の指定/サイズ	アウターシース直径、最小/最大（mm）	最小/最大インナーシース直径（mm）	SW mm	全体の長さ、C（mm）	ネジ長、D（mm）
52010400	9/9/6/3,2	4/5.8	2.2/3.2	17	28.5	6
52010405	9/9/7/3,2	5/6.8	2.2/3.2	17	28.5	6
52010415	9/9/6/3,6	4/5.8	2.6/3.6	17	28.5	6
52010420	9/9/7/3,6	5/6.8	2.6/3.6	17	28.5	6
52010440	11/11/7/4,5	5/6.8	3.5/4.5	20	31	6
52010450	11/11/9/4,5	6.8/8.8	3.5/4.5	20	31	6
52010460	13,5/9/9/5	6.8/8.8	3.5/5	22	32.5	5.5
52010490	13,5/11/9/5	6.8/8.8	3.5/5	22	32.5	5.5
52010470	13,5/9/9/6	6.8/8.8	4.5/6	22	32.5	5.5
52010500	13,5/11/9/6	6.8/8.8	4.5/6	22	32.5	5.5
52005080	13,5/13,5/9/6	6.8/8.8	4.5/6	22	37	6
52010480	13,5/9/11/7	8.5/10.8	5.5/7	22	32.5	5.5
52010510	13,5/11/11/7	8.5/10.8	5.5/7	22	32.5	5.5
52005090	13,5/13,5/11/7	8.5/10.8	5.5/7	22	37	6
52010520	16/11/11/8	8.5/10.8	6/8	24	35	5.5
52010560	16/13,5/11/8	8.5/10.8	6/8	24	35.5	6
52005100	16/16/11/8	8.5/10.8	6/8	24	37.5	6
52010530	16/11/13/9	10.8/12.8	7/9	24	35	5.5
52010570	16/13,5/13/9	10.8/12.8	7/9	24	35.5	6
52005110	16/16/13/9	10.8/12.8	7/9	24	37.5	6
52010540	16/11/13/10	10.8/12.8	8/10	24	35	5.5
52010580	16/13,5/13/10	10.8/12.8	8/10	24	35.5	6
52005120	16/16/13/10	10.8/12.8	8/10	24	37.5	6
52010550	16/11/15/11	12/14.8	9/11	24	35	5.5
52010590	16/13,5/15/11	12/14.8	9/11	24	35.5	6
52005130	16/16/15/11	12/14.8	9/11	24	37.5	6
52010600	21/16/16/12	14/15.8	10/12	30	38.5	6.5
52005140	21/21/16/12	14/15.8	10/12	30	43.5	7
52010610	21/16/16/13	14/15.8	11/13	30	38.5	6.5
52005150	21/21/16/13	14/15.8	11/13	30	43.5	7
52010620	21/16/18/14	15.8/17.8	12/14	30	38.5	6.5
52005160	21/21/18/14	15.8/17.8	12/14	30	43.5	7
52010630	21/16/18/15	15.8/17.8	13/15	30	38.5	6.5
52005170	21/21/18/15	15.8/17.8	13/15	30	43.5	7
52010640	21/16/20/16	17.5/19.8	14/16	30	38.5	6.5
52005180	21/21/20/16	17.5/19.8	14/16	30	43.5	7
52005190	29/29/22/17	19.5/21.8	15/17	40	47.5	8
52005200	29/29/22/18	19.5/21.8	16/18	40	47.5	8
52005210	29/29/24/19	21.5/23.8	17/19	40	47.5	8
52005240	29/29/26/19	23.5/25.8	17/19	40	47.5	8

型番リスト

表示件数

型番

使用ケーブル外径

ネジサイズ

インナーシース径φ

(mm)

ねじ長

(mm)

RoHS?

最小発注数量

Φ6.8～8.8	PG13.5	4.5～6	6	10	1個
Φ8.5～10.8	PG13.5	5.5～7	6	10	1個
Φ8.5～10.8	PG16	6～8	6	10	1個
Φ10.8～12.8	PG16	7～9	6	10	1個
Φ10.8～12.8	PG16	8～10	6	10	1個
Φ12～14.8	PG16	9～11	6	10	1個
Φ14～15.8	PG21	10～12	7	10	1個
Φ14～15.8	PG21	11～13	7	10	1個
Φ15.8～17.8	PG21	12～14	7	10	1個
Φ15.8～17.8	PG21	13～15	7	10	1個
Φ17.5～19.8	PG21	14～16	7	10	1個
Φ19.5～21.8	PG29	15～17	8	10	1個
Φ19.5～21.8	PG29	16～18	8	10	1個
Φ23.5～25.8	PG29	17～19	8	10	1個
Φ4～5.8	PG9	2.2～3.2	5.5	10	1個
Φ5～6.8	PG9	2.2～3.2	5.5	10	1個
Φ4～5.8	PG9	2.6～3.6	5.5	10	1個
Φ5～6.8	PG9	2.6～3.6	5.5	10	1個
Φ5～6.8	PG11	3.5～4.5	5.5	10	1個
Φ6.8～8.8	PG11	3.5～4.5	5.5	10	1個
Φ6.8～8.8	PG9	3.5～5	5.5	10	1個
Φ6.8～8.8	PG9	4.5～6	5.5	10	1個
Φ8.5～10.8	PG9	5.5～7	5.5	10	1個
Φ6.8～8.8	PG11	3.5～5	5.5	10	1個
Φ6.8～8.8	PG11	4.5～6	5.5	10	1個
Φ8.5～10.8	PG11	5.5～7	5.5	10	1個
Φ8.5～10.8	PG11	6～8	5.5	10	1個
Φ10.8～12.8	PG11	7～9	5.5	10	1個
Φ10.8～12.8	PG11	8～10	5.5	10	1個
Φ12～14.8	PG11	9～11	5.5	10	1個
Φ8.5～10.8	PG13.5	6～8	6	10	1個
Φ10.8～12.8	PG13.5	7～9	6	10	1個
Φ10.8～12.8	PG13.5	8～10	6	10	1個
Φ12～14.8	PG13.5	9～11	6	10	1個
Φ14～15.8	PG16	10～12	6.5	10	1個
Φ14～15.8	PG16	11～13	6.5	10	1個
Φ15.8～17.8	PG16	12～14	6.5	10	1個
Φ15.8～17.8	PG16	13～15	6.5	10	1個
Φ17.5～19.8	PG16	14～16	6.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,682円756円 ( 832円 )	在庫品1日目当日出荷可能
1,736円520円 ( 572円 )	在庫品1日目当日出荷可能
2,000円900円 ( 990円 )	在庫品1日目当日出荷可能
2,106円947円 ( 1,042円 )	在庫品1日目当日出荷可能
2,146円965円 ( 1,062円 )	在庫品1日目当日出荷可能
2,869円1,291円 ( 1,420円 )	在庫品1日目当日出荷可能
2,166円974円 ( 1,071円 )	在庫品1日目当日出荷可能
2,166円974円 ( 1,071円 )	在庫品1日目当日出荷可能
2,148円966円 ( 1,063円 )	在庫品1日目当日出荷可能
2,178円980円 ( 1,078円 )	在庫品1日目当日出荷可能
2,130円958円 ( 1,054円 )	在庫品1日目当日出荷可能
4,108円1,848円 ( 2,033円 )	在庫品1日目当日出荷可能
4,124円1,855円 ( 2,041円 )	在庫品1日目当日出荷可能
4,312円1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
2,366円1,064円 ( 1,170円 )	在庫品1日目当日出荷可能
2,420円1,089円 ( 1,198円 )	在庫品1日目当日出荷可能
1,704円766円 ( 843円 )	在庫品1日目当日出荷可能
1,758円791円 ( 870円 )	在庫品1日目当日出荷可能
1,406円632円 ( 695円 )	在庫品1日目当日出荷可能
1,374円618円 ( 680円 )	在庫品1日目当日出荷可能
1,820円819円 ( 901円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,794円 ( 1,973円 )	在庫品1日目当日出荷可能
1,744円784円 ( 862円 )	在庫品1日目当日出荷可能
1,664円748円 ( 823円 )	在庫品1日目当日出荷可能
1,718円773円 ( 850円 )	在庫品1日目当日出荷可能
2,212円995円 ( 1,095円 )	在庫品1日目当日出荷可能
2,316円1,042円 ( 1,146円 )	在庫品1日目当日出荷可能
2,356円1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
2,220円 ( 2,442円 )	在庫品1日目当日出荷可能
2,004円901円 ( 991円 )	在庫品1日目当日出荷可能
2,110円949円 ( 1,044円 )	在庫品1日目当日出荷可能
2,150円967円 ( 1,064円 )	在庫品1日目当日出荷可能
2,014円 ( 2,215円 )	在庫品1日目当日出荷可能
2,574円1,158円 ( 1,274円 )	在庫品1日目当日出荷可能
2,574円 ( 2,831円 )	在庫品1日目当日出荷可能
2,554円1,149円 ( 1,264円 )	在庫品1日目当日出荷可能
2,586円1,551円 ( 1,706円 )	在庫品1日目当日出荷可能
3,626円1,631円 ( 1,794円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・PGネジ規格（DIN 40430） EMC対策用ケーブルグランド（※ロックナット別売）。
・CEマーキング。
・ボディ：ニッケル真鍮メッキ／シールコーン：CR（クロロプレン）／プレスコーン：ニッケル真鍮メッキ／アーススリーブ：真鍮／ O-リング：NBR（ニトリルゴム）。
・保護等級：IP68（10気圧） EN 60529に準拠。
・温度範囲：-20℃～＋80℃。
・360°真鍮コンタクトシールド。
・最適な、低抵抗360°全周シールド接続。
・高い保護等級。
・高いストレインリリーフ性能。
【用途】
・インバータモータ・各種制御盤・動力盤・ジャンクションボックス等のケーブルエントリー・EMC対策用。
・アースグランド、干渉電界が発生する可能性のある用途向け。
・医用工学。
・周波数変換器。
・空港。
・測定および制御技術。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
外形図は、商品情報をご確認ください。

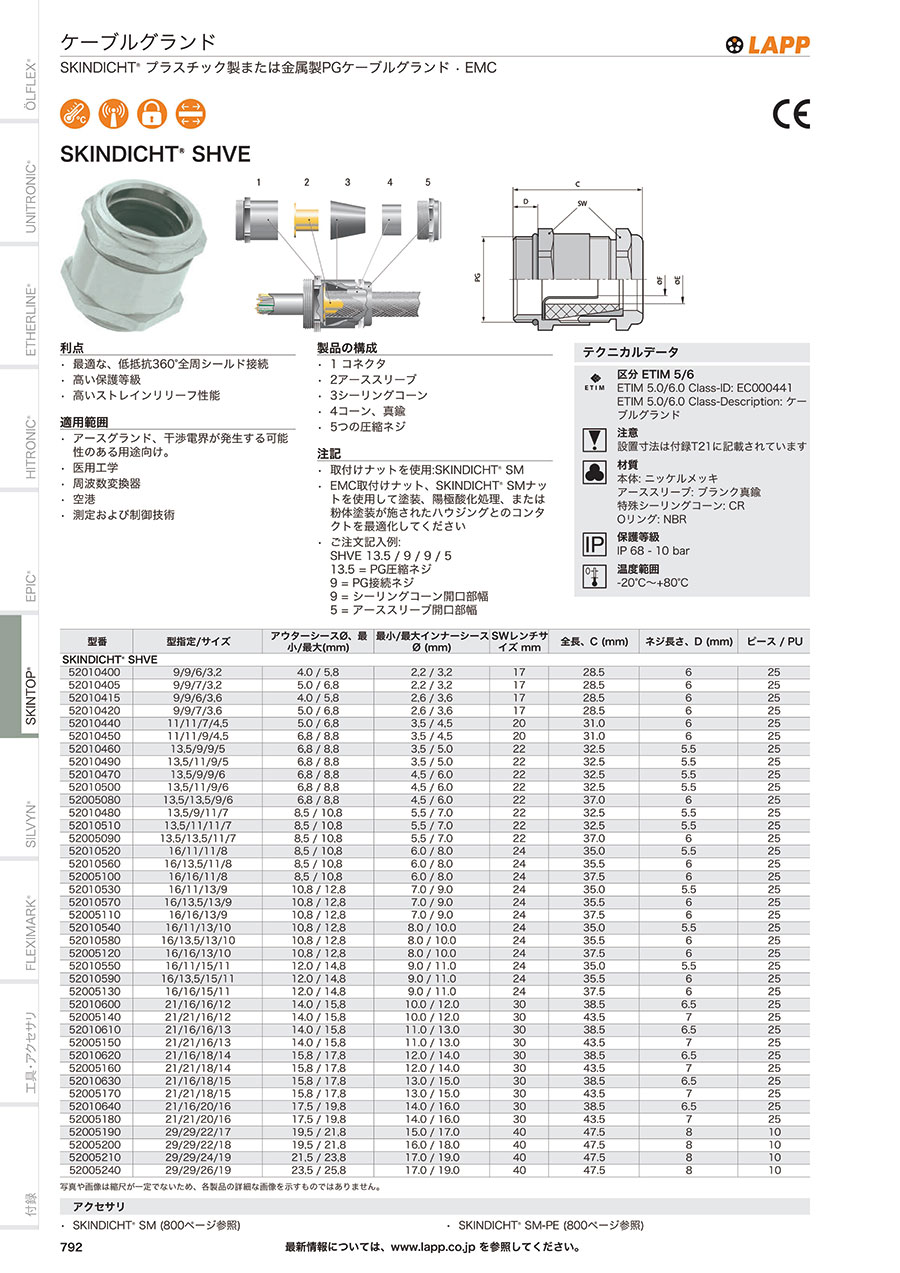

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SKINDICHT SHVE ケーブルグランドのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q固定用ロックナットも付属していますか？

別売しております。(SM-M,SM-PE-M)
