LAPP

SKINTOP DIX ケーブルグランドオプション

SKINTOP DIX ケーブルグランドオプション
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
50円～731円特別価格
税込単価
55円～804円特別価格

【特長】・CEマーキング。・PGネジケーブルグランド用（PG7～PG29） マ...

詳細情報を確認する
  • 材質（本体）
    シリコン
  • 本体色
    ナチュラル
  • IP保護等級
    IP54
  • 使用温度範囲 (℃)
    -50～+180

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
  • 外形図は、商品情報をご確認ください。
未確定：候補が27型番あります。
    数量：

    商品情報

    SKINTOP DIXの詳細

    • 製品の色：ナチュラル
    • 材質：シリコン
    • 温度範囲：-40℃～+100℃
    • 保護等級：IP54

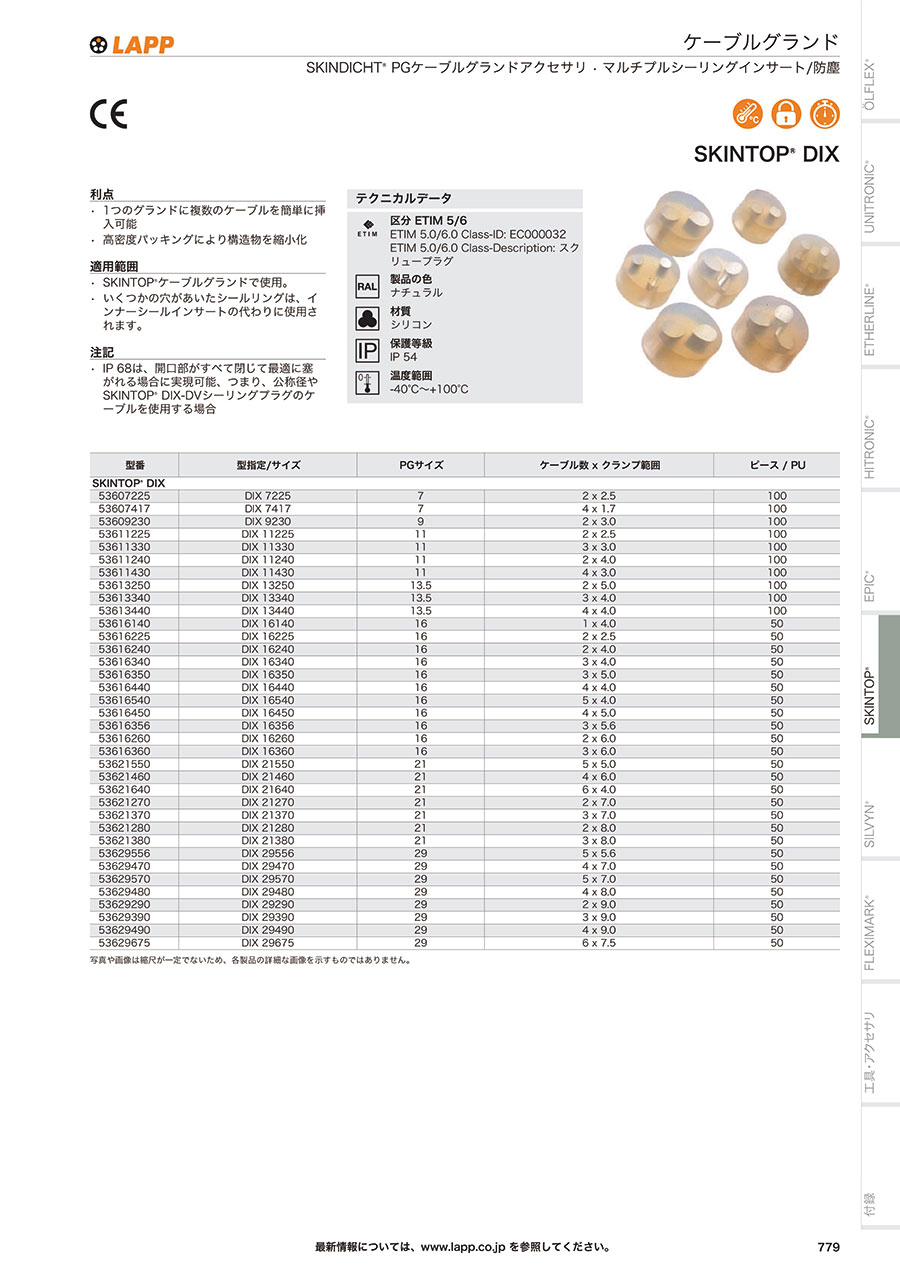

    SKINTOP DIX:関連画像

    SKINTOP DIXイメージ

    • ※ 写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。

    SKINTOP DIXの利点

    • 1つのグランドに複数のケーブルを簡単に挿入可能
    • 高密度パッキングにより構造物を縮小化

    SKINTOP DIXの適用範囲

    • SKINTOPケーブルグランドで使用。
    • いくつかの穴があいたシールリングは、インナーシールインサートの代わりに使用されます。

    SKINTOP DIXの注記

    • IP 68は、開口部がすべて閉じて最適に塞がれる場合に実現可能
    • 公称径やSKINTOP DIX-DVシーリングプラグのケーブルを使用する場合

    SKINTOP DIXの寸法

    商品番号 商品の指定/サイズ PGサイズ ケーブル数 × クランプ範囲
    53607225 DIX 7225 7 2×2.5
    53607417 DIX 7417 7 4×1.7
    53609230 DIX 9230 9 2×3
    53611225 DIX 11225 11 2×2.5
    53611330 DIX 11330 11 3×3
    53611240 DIX 11240 11 2×4
    53611430 DIX 11430 11 4×3
    53613250 DIX 13250 13.5 2×5
    53613340 DIX 13340 13.5 3×4
    53613440 DIX 13440 13.5 4×4
    53616140 DIX 16140 16 1×4
    53616225 DIX 16225 16 2×2.5
    53616240 DIX 16240 16 2×4
    53616340 DIX 16340 16 3×4
    53616350 DIX 16350 16 3×5
    52616440 DIX 16440 16 4×4
    53616450 DIX 16450 16 4×5
    53616356 DIX 16356 16 3×5.6
    53616260 DIX 16260 16 2×6
    53616360 DIX 16360 16 3×6
    53621460 DIX 21460 21 4×6
    53621270 DIX 21270 21 2×7
    53621370 DIX 21370 21 3×7
    53621280 DIX 21280 21 2×8
    53621380 DIX 21380 21 3×8
    53629470 DIX 29470 29 4×7
    53629480 DIX 29480 29 4×8
    53629290 DIX 29290 29 2×9
    53629390 DIX 29390 29 3×9
    53629490 DIX 29490 29 4×9

    型番リスト

    表示件数
  • 1
    • 型番
    53607225
    53607417
    53609230
    53611225
    53611240
    53611330
    53611430
    53613250
    53613340
    53613440
    53616140
    53616225
    53616240
    53616260
    53616340
    53616350
    53616356
    53616360
    53616440
    53621270
    53621280
    53621370
    53621460
    53629290
    53629390
    53629470
    53629490

    適合ケーブル径φ

    (mm)

    ケーブル収容数

    外径φ

    (mm)

    		RoHS?最小発注数量
    2.5
    2
    8.6
    10
    1個
    1.7
    4
    8.6
    10
    1個
    3
    2
    10.8
    10
    4個
    2.5
    2
    13.5
    10
    1個
    4
    2
    13.5
    10
    1個
    3
    3
    13.5
    10
    1個
    3
    4
    13.5
    10
    1個
    5
    2
    15.5
    10
    4個
    4
    3
    15.5
    10
    1個
    4
    4
    15.5
    10
    1個
    4
    1
    17.5
    10
    2個
    2.5
    2
    17.5
    10
    1個
    4
    2
    17.5
    10
    4個
    6
    2
    17.5
    10
    4個
    4
    3
    17.5
    10
    4個
    5
    3
    17.5
    10
    1個
    5.6
    3
    17.5
    10
    1個
    6
    3
    17.5
    10
    4個
    4
    4
    17.5
    10
    1個
    7
    2
    22.5
    10
    1個
    8
    2
    22.5
    10
    4個
    7
    3
    22.5
    10
    1個
    6
    4
    22.5
    10
    1個
    9
    2
    30.5
    10
    1個
    9
    3
    30.5
    10
    1個
    7
    4
    30.5
    10
    1個
    9
    4
    30.5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    141円
    ( 155円 )
    在庫品1日目当日出荷可能
    141円
    ( 155円 )
    在庫品1日目当日出荷可能
    132円
    ( 145円 )
    在庫品1日目当日出荷可能
    131円
    ( 144円 )
    在庫品1日目当日出荷可能
    131円
    ( 144円 )
    在庫品1日目当日出荷可能
    131円
    ( 144円 )
    在庫品1日目当日出荷可能
    50円
    ( 55円 )
    在庫品1日目当日出荷可能
    131円
    ( 144円 )
    在庫品1日目当日出荷可能
    131円
    ( 144円 )
    在庫品1日目当日出荷可能
    50円
    ( 55円 )
    在庫品1日目当日出荷可能
    469円
    ( 516円 )
    在庫品1日目当日出荷可能
    386円
    ( 425円 )
    在庫品1日目当日出荷可能
    133円
    ( 146円 )
    在庫品1日目当日出荷可能
    133円
    ( 146円 )
    在庫品1日目当日出荷可能
    56円
    ( 62円 )
    在庫品1日目当日出荷可能
    132円
    ( 145円 )
    在庫品1日目当日出荷可能
    133円
    ( 146円 )
    在庫品1日目当日出荷可能
    476円
    ( 524円 )
    在庫品1日目当日出荷可能
    133円
    ( 146円 )
    在庫品1日目当日出荷可能
    143円
    ( 157円 )
    在庫品1日目当日出荷可能
    94円
    ( 103円 )
    在庫品1日目当日出荷可能
    143円
    ( 157円 )
    在庫品1日目当日出荷可能
    94円
    ( 103円 )
    在庫品1日目当日出荷可能
    512円204円
    ( 224円 )
    在庫品1日目当日出荷可能
    731円292円
    ( 321円 )
    在庫品1日目当日出荷可能
    512円
    ( 563円 )
    在庫品1日目当日出荷可能
    512円204円
    ( 224円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・CEマーキング。
    ・PGネジケーブルグランド用（PG7～PG29） マルチシーリングインサート。
    ・1つのグランドに複数のケーブルを簡単に挿入可能。
    ・高密度パッキングにより構造物を縮小化。
    ・保護等級：IP54 EN60529 開口穴寸法=ゲーブル外径の場合、IP68を確保（EN60529 5気圧）。
    ・LAPPケーブルグランドに最適。
    ・温度範囲：-50℃～＋180℃。
    【用途】
    ・シングルエントリ用ケーブルグランド・同径電線用ケーブルエントリ。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
    • 外形図は、商品情報をご確認ください。

    商品担当おすすめ

    • SKINTOP STR ケーブルグランド 画像

      LAPP

      SKINTOP STR ケーブルグランド

      最大限の信頼性を発揮する高耐油性ケーブルグランドです。外径が小さいケーブルをシールするための縮小シールインサートを付属。

    • SKINTOP STR-M ケーブルグランド 画像

      LAPP

      SKINTOP STR-M ケーブルグランド

      耐油性に優れたプラスチック製ケーブルグランドです。外径が小さいケーブルをシールするための縮小シールインサートを付属。

    • ケーブルグランド（マルチホール） 画像

      ミスミ

      ケーブルグランド（マルチホール）

      本体に2～4個の穴を持つマルチホールタイプのケーブルグランドです。付属のロックナットを使用してネジ加工していないパネルにも取付可能。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SKINTOP DIX ケーブルグランドオプションのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q材質は何ですか。
    A
    シリコンです。
