LAPP

SKINDICHT MINI NBR ケーブルグランド

カタログ |

通常単価(税別): 118円～657円特別価格

税込単価: 130円～723円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

【特長】・CEマーキング。・小外径用ケーブル用ケーブルグランド（M6～M10／Φ2 mm～7 mm）。...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
外形図は、商品情報をご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SKINDICHT MINI NBRの詳細

高い保護等級
極細の導体にも対応
低背
傷をつけにくいケーブルクランプ
高密度パッキング
材質：ニッケルメッキ真鍮（本体）／CR/NBR（シーリング）
保護等級：IP 66／IP 68-5 bar
温度範囲：-20℃～+100℃

SKINDICHT MINI NBR:関連画像

52001860／52001880

52102997／52102998

※ 写真は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。

SKINDICHT MINI NBRの寸法

商品番号	商品の指定/サイズ	クランピング範囲 φF（mm）	SW （mm）	全体の長さ C（mm）	ネジ長 D（mm）
SKINDICHT MINI NBR
52001860	MINI 6×1	2-3	9	19.7	5
52001880	MINI 8×1	3.5-5.5	11	20.5	5

型番リスト

表示件数

型番

種類

形状

使用ケーブル外径

ネジサイズ

保護機能(耐環境性)

ねじ長

(mm)

IP保護等級

使用温度範囲

(℃)

RoHS?

最小発注数量

ケーブルグランド	一体型	Φ2～3	M6×1.0	防水性	5	IP66/IP68	-20～+100	10	1個
ケーブルグランド	一体型	Φ3.5～5.5	M8×1.0	防水性	5	IP66/IP68	-20～+100	10	1個
関連部品	その他	-	M8×1.0	-	4	-	-60～+200	10	1個
関連部品	その他	-	M6×1.0	-	3.2	-	-60～+200	10	1個

通常単価(税別) (税込単価)	通常出荷日

594円 ( 653円 )	在庫品1日目当日出荷可能
657円 ( 723円 )	在庫品1日目当日出荷可能
644円322円 ( 354円 )	在庫品1日目当日出荷可能
118円 ( 130円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・CEマーキング。
・小外径用ケーブル用ケーブルグランド（M6～M10／Φ2 mm～7 mm）。
・ボディ：ニッケル真鍮メッキ／シールリング：CR（クロロプレン）／ O-リング：NBR（ニトリルゴム）。
・保護等級：IP66、IP68（5気圧30分） DIN EN60529に準拠。
・温度範囲：-20℃～＋100℃。
・推奨締め付けトルク値：M6X1 1.5Nm、M8X1 3.0Nm、M10X1 6.0Nm。
【用途】
・各種ピグテールケーブル・各種盤／ボックス・センサーケーブル・狭所ケーブルエントリ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
外形図は、商品情報をご確認ください。

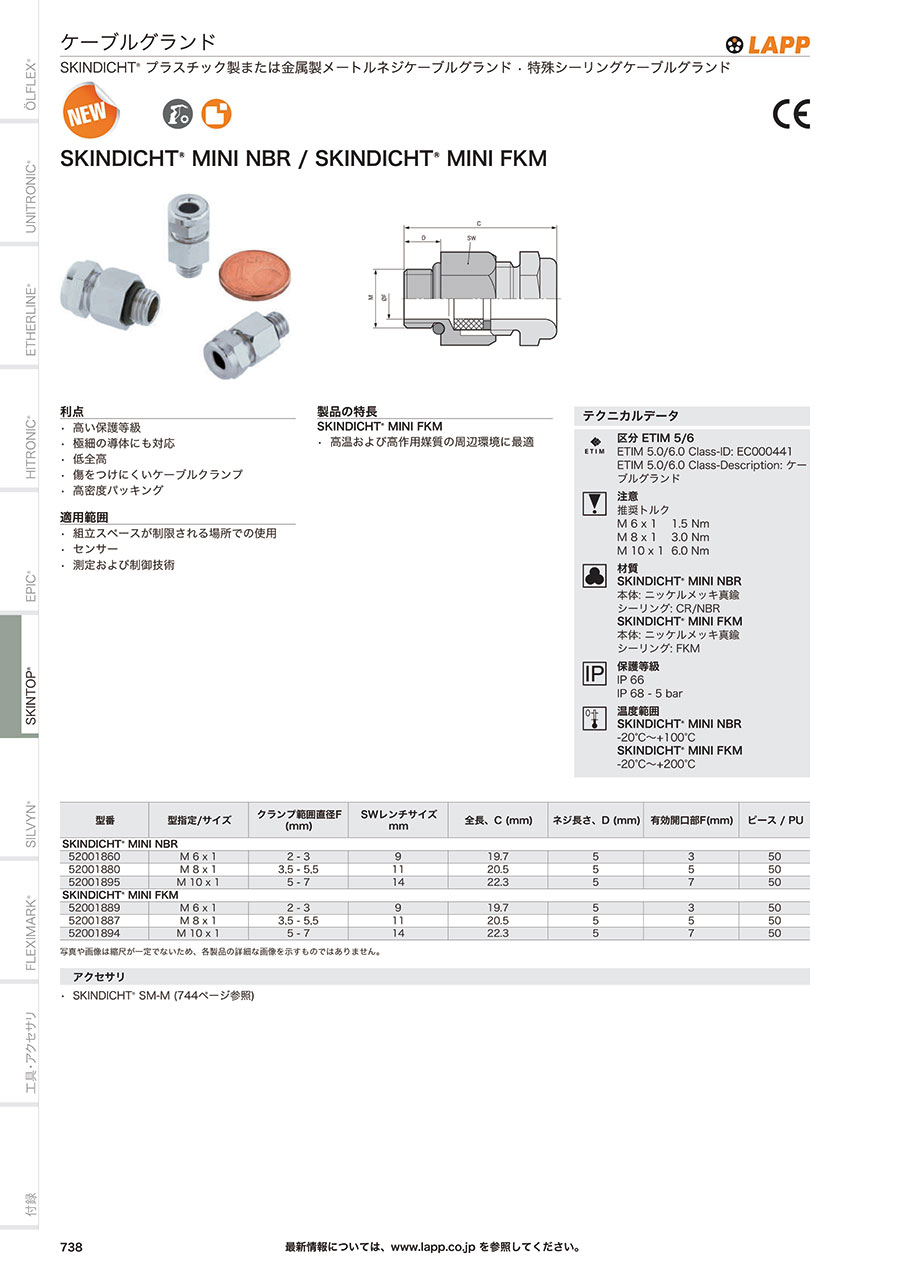

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SKINDICHT MINI NBR ケーブルグランドのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q推奨締め付けトルクは有りますか。

M6=1.2Nm、M8=1.5Nmを推奨しています。
