SKINTOP STR ケーブルグランド
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 外形図は、商品情報をご確認ください。
商品情報
SKINTOP STRの詳細
SKINTOP STRイメージ
- ※ 写真は正確な縮尺ではなく、それぞれの製品の詳細なイメージを表すものではありません。
SKINTOP STRの利点
- 最大限の信頼性に対応する高油耐性。
- 永続的な振動保護。
- 最適なストレインリリーフ効果。
- 幅広いクランプレンジ。
SKINTOP STRの適用範囲
- 外径が小さいケーブルをシールするために、縮小シールインサートを使用。
SKINTOP STRの適合基準／認可
- ULファイル番号E79903
SKINTOP STRの構成
- PG接続ネジ
外形図
SKINTOP STRの寸法
| 型番 | 型指定/サイズ | クランプ範囲直径F （mm） | SWレンチサイズ mm | 全長、C （mm） | ネジ長さ、D （mm） |
|---|---|---|---|---|---|
| SKINTOP（R） STR NPT silver grey | |||||
| 53015100 | PG 7 | 1.5 - 5 | 15 | 32 | 7.8 |
| 53015110 | PG 9 | 2-6 | 19 | 36 | 8 |
| 53015120 | PG 11 | 2-7 | 22 | 38 | 8 |
| 53015130 | PG 13,5 | 4-9 | 24 | 41 | 9 |
| 53015140 | PG 16 | 6-12 | 27 | 44 | 10 |
| 53015150 | PG 21 | 9-16 | 33 | 49 | 11 |
| 53015160 | PG 29 | 11-20 | 42 | 56 | 10.7 |
| SKINTOP（R） STR NPT black | |||||
| 53015300 | PG 7 | 1.5-5 | 15 | 32 | 7.8 |
| 53015310 | PG 9 | 2-6 | 19 | 36 | 8 |
| 53015320 | PG 11 | 2-7 | 22 | 38 | 8 |
| 53015330 | PG 13,5 | 4-9 | 24 | 41 | 9 |
| 53015340 | PG 16 | 6-12 | 27 | 44 | 10 |
| 53015350 | PG 21 | 9-16 | 33 | 49 | 11 |
| 53015360 | PG 29 | 11-20 | 42 | 56 | 10.7 |

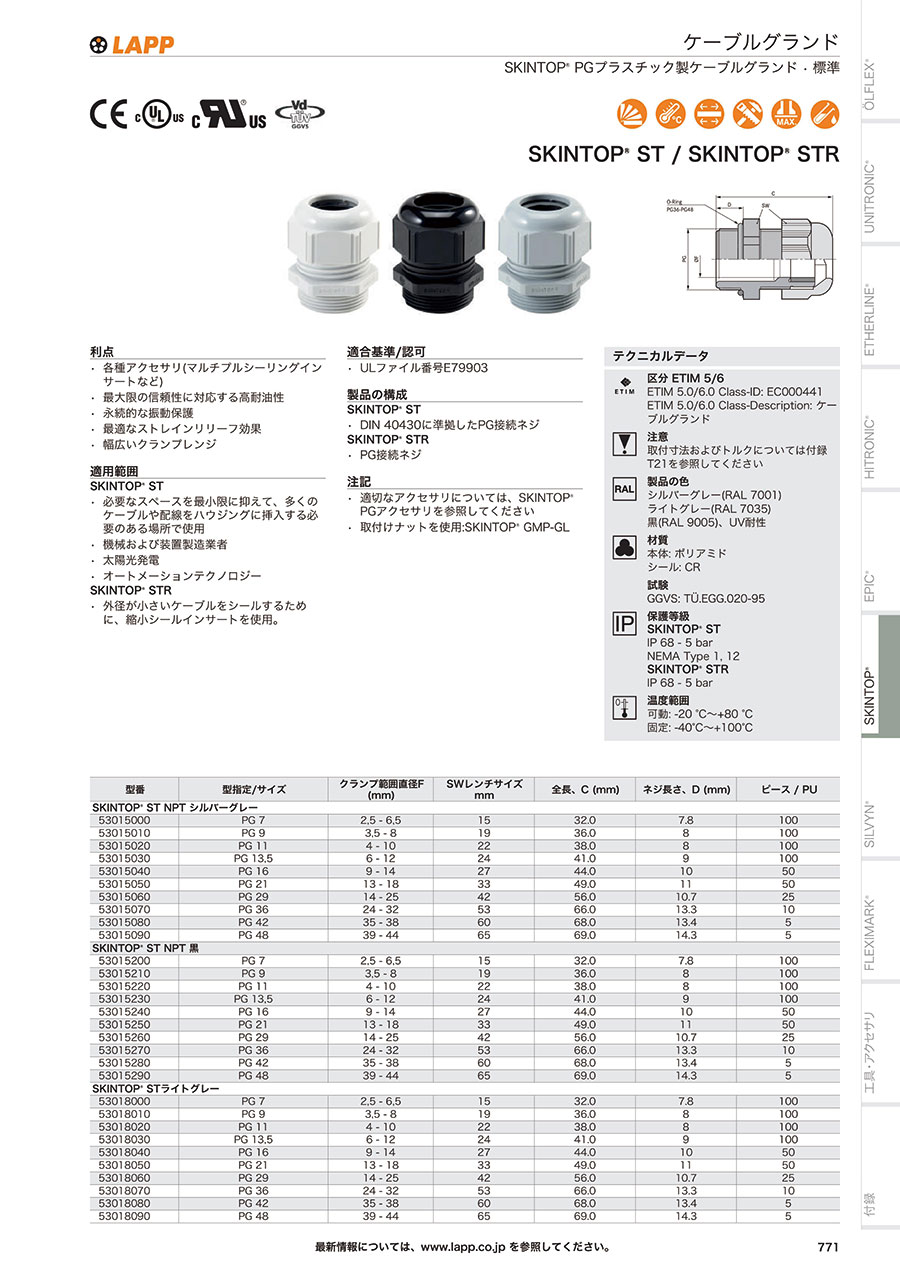

メーカーデータシートはこちら(STRシリーズをご確認ください)
関連部品
| ケーブルグランド用 ロックナット【10個入り】（別売り） | |||
 | |||
| 型番 | ネジサイズ | ロックナット型番 | 色 |
| 53015100 | PG7 | GMP-GL7-G-10P | グレー |
| 53015110 | PG9 | GMP-GL9-G-10P | グレー |
| 53015120 | PG11 | GMP-GL11-G-10P | グレー |
| 53015130 | PG13.5 | GMP-GL13.5-G-10P | グレー |
| 53015140 | PG16 | GMP-GL16-G-10P | グレー |
| 53015150 | PG21 | GMP-GL21-G-10P | グレー |
| 53015160 | PG29 | GMP-GL29-G-10P | グレー |
| 53015300 | PG7 | GMP-GL7-B-10P | 黒 |
| 53015310 | PG9 | GMP-GL9-B-10P | 黒 |
| 53015320 | PG11 | GMP-GL11-B-10P | 黒 |
| 53015330 | PG13.5 | GMP-GL13.5-B-10P | 黒 |
| 53015340 | PG16 | GMP-GL16-B-10P | 黒 |
| 53015350 | PG21 | GMP-GL21-B-10P | 黒 |
| 53015360 | PG29 | GMP-GL29-B-10P | 黒 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
143円 ( 157円 ) | 在庫品1日目当日出荷可能 |
209円 ( 230円 ) | 在庫品1日目当日出荷可能 |
191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
789円 ( 868円 ) | 在庫品1日目当日出荷可能 |
116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
143円 ( 157円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
191円 ( 210円 ) | 在庫品1日目当日出荷可能 |
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
789円 ( 868円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・PGネジ規格（DIN 40430） ケーブルグランド（※ロックナット別売）。
・CEマーキング／UL・c-UL認証（UL Flie No.：E79903）／TUV認証。
・ボディ：ポリアミド（UL94V-2）／シールリング：CR（クロロプレン）／O-リング：NBR（ニトリルゴム）。
・保護等級：IP68（5気圧） EN60529／NEMA Type1&12。
・カラー：黒（耐候性）RAL9005／シルバーグレイRAL7001／ライトグレー（RAL7035）。
・温度範囲：固定時-40℃～＋100℃／可動時-20℃～+80℃。
・ストレインリリーフ：DIN VDE 0619に準拠。
・各種アクセサリ（マルチプルシーリングインサートなど）。
・最大限の信頼性に対応する高耐油性。
・永続的な振動保護。
・最適なストレインリリーフ効果。
・幅広いクランプレンジ。
【用途】
・各種制御盤・動力盤・操作盤・ジャンクションボックス等のケーブルエントリー。
・外径が小さいケーブルをシールするために、縮小シールインサートを使用。
