積層信号灯 LRシリーズ
- 通常単価(税別)
- 4,990円～59,880円特別価格
- 税込単価
- 5,489円～65,868円特別価格
通常出荷日：在庫品1日目～19日目一部当日出荷可能
光の見えやすさ、音の聞こえやすさ、使いやすさ、耐環境性にこだわった積層信号灯シグナル・タワーLRシリー...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 標準色以外の色配列はユニット品の購入で自由な組合せが可能となりました。
詳細は商品情報「LRシリーズ 自作用ユニット品」をご確認下さい。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が1,392型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
INDEX
LRシグナル・タワー積層信号灯の仕様

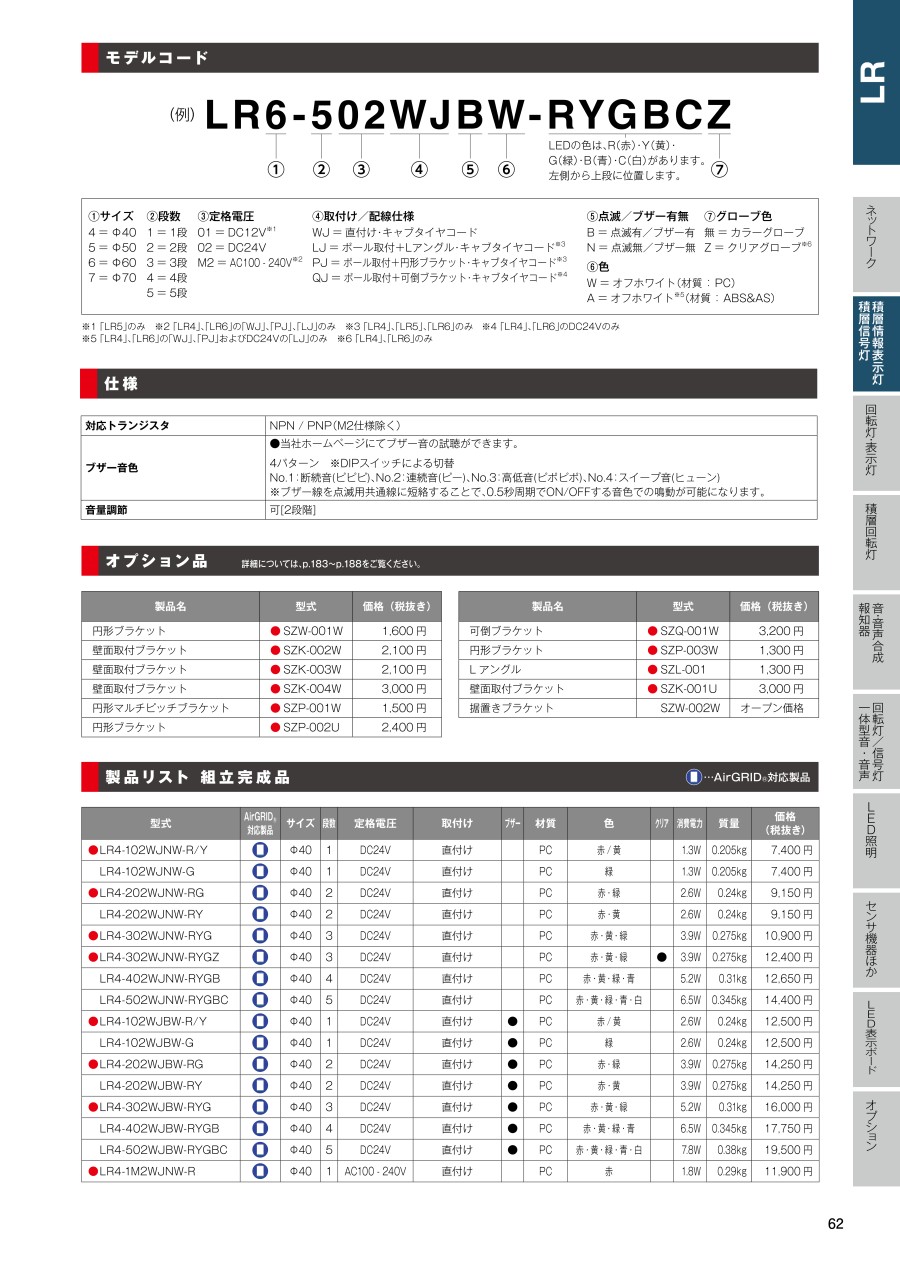

LRシリーズのモデルコード
※1「LR5」のみ
※2「LR4」、「LR6」、「LR10」の「WJ」、「PJ」、「LJ」のみ
※3「LR4」、「LR5」、「LR6」のみ
※4「LR4」、「LR6」のDC24Vのみ
※5「LR4」、「LR6」の「WJ」、「PJ」およびDC24Vの「LJ」のみ
※6「LR4」、「LR6」のみ
各部の名称
LR4～LR7
LR10
取付方法
LR4～LR7
LR10
標準色
標準色以外のお買い求めについて
パターン1
標準色とLEDユニット（標準在庫製品）を組み合わせて
ご購入いただくことで、カンタンに組み立ててお使い
いただけます。
標準色とLEDユニット（標準在庫製品）を組み合わせて
ご購入いただくことで、カンタンに組み立ててお使い
いただけます。
パターン2
0段仕様のボディユニットとLEDユニットを組み合わせて
ご購入いただくことで、ご要望の色配列をカンタンに
組み立ててお使いいただけます。
0段仕様のボディユニットとLEDユニットを組み合わせて
ご購入いただくことで、ご要望の色配列をカンタンに
組み立ててお使いいただけます。
製品仕様
LRシリーズ組立完成品 共通仕様表（LR4～LR10）
| 使用周囲温度 | -20℃～+50℃ ※ABS&AS仕様は-20℃～+45℃ | |
|---|---|---|
| 使用周囲湿度 | 90%RH以下、結露なきこと | |
| 保存周囲温度 | -30℃～+60℃ | |
| 保存周囲湿度 | 90%RH以下、結露なきこと | |
| 取付場所 | 屋内・屋外（LR10のみ） | |
| 取付方向 | 正方向 | |
| 保護等級 | - | IP65（IEC 60529）/NEMA TYPE 4X、13 ※LJタイプのみIP54、IP66/69K対応（LR10） |
| 環境条件 | 正方向 | |
| 絶縁抵抗 | M2 AC100～240V電源充電部と非充電金属部間 DC500Vメガにて1MΩ以上 | |
| 耐電圧 | 電源充電部と非充電金属部間 AC500Vにて1分間 ※M2タイプはAC1500V | |
| 点滅回数 | 60±2回/分 | |
| 音圧 | - | LR4 Typ.85dB、LR5 Typ.85dB、LR6 Typ.88dB、LR7 Typ.90dB、LR10 Typ.92dB、LR5 DC12V Typ.80dB 減音時：約-10dB（DIPスイッチで切替可） |
| 環境条件 | ブザー音色「No.4スイープ音（ヒューン）」表面より全周囲方向/at 1m | |
| ブザー音色 | 4パターン ※DIPスイッチによる切替 No.1 断続音（ピピピ）、No.2 連続音（ピー）、No.3 高低音（ピポピポ）、No.4 スイープ音（ヒューン） ※ブザー線を点滅用共通線に短絡することで、0.5秒周期でON/OFFする音色での鳴動が可能になります。 | |
| トランジスタ | NPN/PNP（※AC100～240VタイプはNPNのみ） | |
| 適合規格 | ●UL508, CSA-C22.2 No.14 ●KC（KN 61000-6-4, KN 61000-6-2）※ABS&AS仕様以外 ●EMC指令（EN 61000-6-4, EN 61000-6-2） ●FCC Part 15 Subpart B Class A ●低電圧指令（IEC/EN60947-5-1, EN62471）※M2タイプのみ（LJタイプは除く） | |
外部接点容量（LR4～LR7）
| 定格負荷電圧 | DC12V (01) | DC24V (02) | AC100V～240V (M2) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| LEDユニット （1段あたり） | 信号線電流（最大）/電圧 | 100mA / 電源電圧 | 45mA / 電源電圧 | 45mA / DC24V | ||||||
| 推奨接点容量 | ls≧100mA Vs≧DC20V（※1） | ls≧100mA Vs≧DC35V | ls≧100mA Vs≧DC35V | |||||||
| ブザー | 信号線電流（最大）/電圧 | 250mA / 電源電圧 | 250mA / 電源電圧 | 250mA / DC24V | ||||||
| 推奨接点容量 | ls≧300mA Vs≧DC20V（※1） | ls≧300mA Vs≧DC35V | ls≧300mA Vs≧DC35V | |||||||
| 電源 | 消費電流（最大） | 500mA（※2） | 250mA（※2） | 150mA（※2） | ||||||
| 推奨接点容量 | ls≧700mA Vs≧DC20V | ls≧500mA Vs≧DC35V | 突入電流値以上 | |||||||
| 突入電流 | 信号線 | LED | なし（※1） | ブザー | なし（※1） | LED | なし | ブザー | なし（※3） | なし |
| 電源線 | 0.7A, 15ms以下 | なし（※4） | 周囲温度25℃時：25A, 2.0ms以下 （コールドスタート時） 周囲温度50℃/45℃時：50A, 2.0ms以下 （コールドスタート時）（※5） | |||||||
| トランジスタ接点漏れ電流 | lL≦0.1mA | |||||||||
- ls：電流容量
- Vs：耐電圧
- lL：漏れ電流
- ※1電源線（灰/WT：9黒）を接続しない場合、信号線に突入電流（0.7A）が流れます。推奨接点容量はls≧700mA、Vs≧DC20Vとなります。
- ※2LED5段・ブザー動作時
- ※3信号線電流（最大）以下
- ※4信号線電流（最大）の総和以下
- ※5Wオフホワイト（PC）仕様：周囲温度50℃時、Aオフホワイト（ABS）仕様：周囲温度45℃時
外部接点容量（LR10）
| 定格電圧 | DC24V (02) | AC100V～240V (M2) | |
|---|---|---|---|
| LEDユニット （1段あたり） | 推奨接点容量 | Is ≧10mA Vs ≧ DC30V | Is ≧10mA Vs ≧ DC30V |
| ブザー | 推奨接点容量 | Is ≧10mA Vs ≧ DC30V | Is ≧10mA Vs ≧ DC30V |
| 突入電流 | 電源線 | なし | 50A/2ms以下（Ta=50℃）（※1） |
| 接点漏れ電流 | IL ≦ 0.1mA | ||
- ls：電流容量
- Vs：耐電圧
- lL：漏れ電流
- Ta：周囲温度
※1…LED5段・ブザー動作時
LEDユニット共通仕様表
| 発行色 | 赤 | 黄 | 緑 | 青 | 白 | マルチカラー | |
|---|---|---|---|---|---|---|---|
| 定格電圧 | DC24V | ||||||
| 定格消費電流/ 定格消費電力 | Typ. | 0.04A/1W | |||||
| Max. | 0.045A/1.3W | ||||||
| 適合規格 | ●UL508, CSA-C22.2 No.14 ●EMC指令（EN 61000-6-4, EN 61000-6-2） | ||||||
ブザーユニット共通仕様表
| 定格電圧 | DC24V | |
|---|---|---|
| 定格消費電流/ 定格消費電力 | Typ. | 0.04A/1W |
| Max. | 0.25A/1.3W | |
| 適合規格 | ●UL508, CSA-C22.2 No.14 ●EMC指令（EN 61000-6-4, EN 61000-6-2） ●FCC Part 15 Subpart B Class A | |
ユニットの外し方
ユニットの取付け方
ユニットの組立方
ユニットの増段の仕方
ユニットの減段の仕方
改善事例
お客様の課題
現場事務所から資格になる設備が見渡せず、設備稼働状況が把握できない。
設備の加工終了や設備停止に気づくのが遅れ生産性が低下する。
ご提案内容
現場事務所から見渡せる場所に設備の信号灯と連動した信号灯を増設することで即アクションが起こせる環境になります。
死角になる設備稼働状態の見える化
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,780円 ( 16,258円 ) | 在庫品1日目当日出荷可能 |
13,780円 ( 15,158円 ) | 19日目 |
15,010円 ( 16,511円 ) | 在庫品1日目当日出荷可能 |
15,010円 ( 16,511円 ) | 在庫品1日目当日出荷可能 |
13,780円 ( 15,158円 ) | 19日目 |
10,780円 ( 11,858円 ) | 19日目 |
9,850円 ( 10,835円 ) | 在庫品1日目当日出荷可能 |
9,580円 ( 10,538円 ) | 19日目 |
11,030円 ( 12,133円 ) | 在庫品1日目当日出荷可能 |
9,850円 ( 10,835円 ) | 在庫品1日目当日出荷可能 |
14,620円 ( 16,082円 ) | 19日目 |
14,620円 ( 16,082円 ) | 19日目 |
14,620円 ( 16,082円 ) | 19日目 |
13,780円 ( 15,158円 ) | 19日目 |
14,620円 ( 16,082円 ) | 19日目 |
15,000円 ( 16,500円 ) | 19日目 |
15,010円 ( 16,511円 ) | 19日目 |
14,620円 ( 16,082円 ) | 19日目 |
9,560円 ( 10,516円 ) | 19日目 |
9,860円 ( 10,846円 ) | 19日目 |
9,560円 ( 10,516円 ) | 19日目 |
10,430円 ( 11,473円 ) | 19日目 |
10,430円 ( 11,473円 ) | 19日目 |
9,860円 ( 10,846円 ) | 19日目 |
9,480円 ( 10,428円 ) | 19日目 |
9,860円7,888円 ( 8,677円 ) | 在庫品1日目当日出荷可能 |
9,480円 ( 10,428円 ) | 19日目 |
9,560円 ( 10,516円 ) | 19日目 |
11,030円 ( 12,133円 ) | 19日目 |
11,810円 ( 12,991円 ) | 19日目 |
11,900円 ( 13,090円 ) | 在庫品1日目当日出荷可能 |
11,810円 ( 12,991円 ) | 19日目 |
12,790円 ( 14,069円 ) | 19日目 |
12,790円 ( 14,069円 ) | 19日目 |
12,790円 ( 14,069円 ) | 19日目 |
11,810円 ( 12,991円 ) | 19日目 |
11,800円 ( 12,980円 ) | 19日目 |
11,810円 ( 12,991円 ) | 在庫品1日目当日出荷可能 |
12,800円 ( 14,080円 ) | 19日目 |
11,810円 ( 12,991円 ) | 在庫品1日目当日出荷可能 |
13,650円 ( 15,015円 ) | 19日目 |
8,330円 ( 9,163円 ) | 19日目 |
7,980円 ( 8,778円 ) | 在庫品1日目当日出荷可能 |
8,330円 ( 9,163円 ) | 19日目 |
8,580円 ( 9,438円 ) | 19日目 |
8,580円 ( 9,438円 ) | 19日目 |
7,980円 ( 8,778円 ) | 在庫品1日目当日出荷可能 |
8,680円 ( 9,548円 ) | 19日目 |
7,980円 ( 8,778円 ) | 在庫品1日目当日出荷可能 |
8,680円 ( 9,548円 ) | 19日目 |
7,980円 ( 8,778円 ) | 19日目 |
8,680円 ( 9,548円 ) | 19日目 |
17,620円 ( 19,382円 ) | 19日目 |
15,850円 ( 17,435円 ) | 在庫品1日目当日出荷可能 |
15,750円 ( 17,325円 ) | 在庫品1日目当日出荷可能 |
14,760円 ( 16,236円 ) | 19日目 |
15,950円 ( 17,545円 ) | 19日目 |
15,950円 ( 17,545円 ) | 19日目 |
12,790円 ( 14,069円 ) | 19日目 |
12,790円 ( 14,069円 ) | 19日目 |
