コネクタフレームG RKPシリーズ
- 通常単価(税別)
- 4,644円2,161円
- 税込単価
- 5,108円2,377円
通常出荷日：在庫品1日目当日出荷可能
コネクタフレームを取り付けるフレーム。【特長】・サブラックRKU2シリーズ用のアクセサリー。・エッジボ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
RKP-43CWFGの仕様・寸法情報
商品仕様
コネクタフレームG RKPシリーズの仕様
コネクタフレームG RKPシリーズ イメージ
- エッジボードコネクタのように、コネクタの取り付け位置とカードガイドのセンターとが一致している場合は、刻印「EDGE」のある方にスペーサを付けて、両端にSHF用ブラケットを取り付ける。
- DINコネクタのように、コネクタの取り付け位置がカードガイドのセンターから右方向に4.35mmずれている場合は、刻印「DIN」のある方にスペーサを付けて両端にSHF用ブラケットを取り付ける。
- 本フレームをサブラックに組込む際に直接取り付ける相手は、アクセサリーのサブHフレーム、あるいはサブWフレームで、サブラック後面部から見て、刻印「TOP」のある方を上に、「BOTTOM」のある方が下にくるように実装する。
構成部品
| 照番 | 名称 | 個数 | 材質 | 色・外装処理 |
|---|---|---|---|---|
| 1 | コネクタフレーム | 対称計2 | アルミ押出形材 | B2アルマイト |
| 2 | CWFG用スペーサー | 2 | アルミ板 t2.0 | |
| 3 | SHF用ブラケット | 対称計4 | 亜鉛ダイキャスト | サテライト処理 |
| 4 | バーナット18M3 | 4 | ステンレス鋼 | 生地 |
| 付属品 取付用ねじ | ||||
コネクタフレームG RKPシリーズの寸法
（単位：mm）
コネクタフレームG RKPシリーズの寸法図
| 型番 | 外形寸法（mm） | 適合サブラックシリーズ名 | ||
|---|---|---|---|---|
| W0 | H0 | D0 | ||
| RKP-43CWFG | 402 | 20 | 25.6 | RKU2 |
詳細情報
基本情報
コネクタフレームを取り付けるフレーム。
【特長】
・サブラックRKU2シリーズ用のアクセサリー。
・エッジボードコネクタ、DINコネクタなどを取り付けるフレーム。
・6.35mm（1/4インチ）ピッチでφ3.2（直径3.2mm）穴加工されている。
・コネクタフレームの中で最も強度のあるフレーム。
【用途】
・サブラック内部の機構構築に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

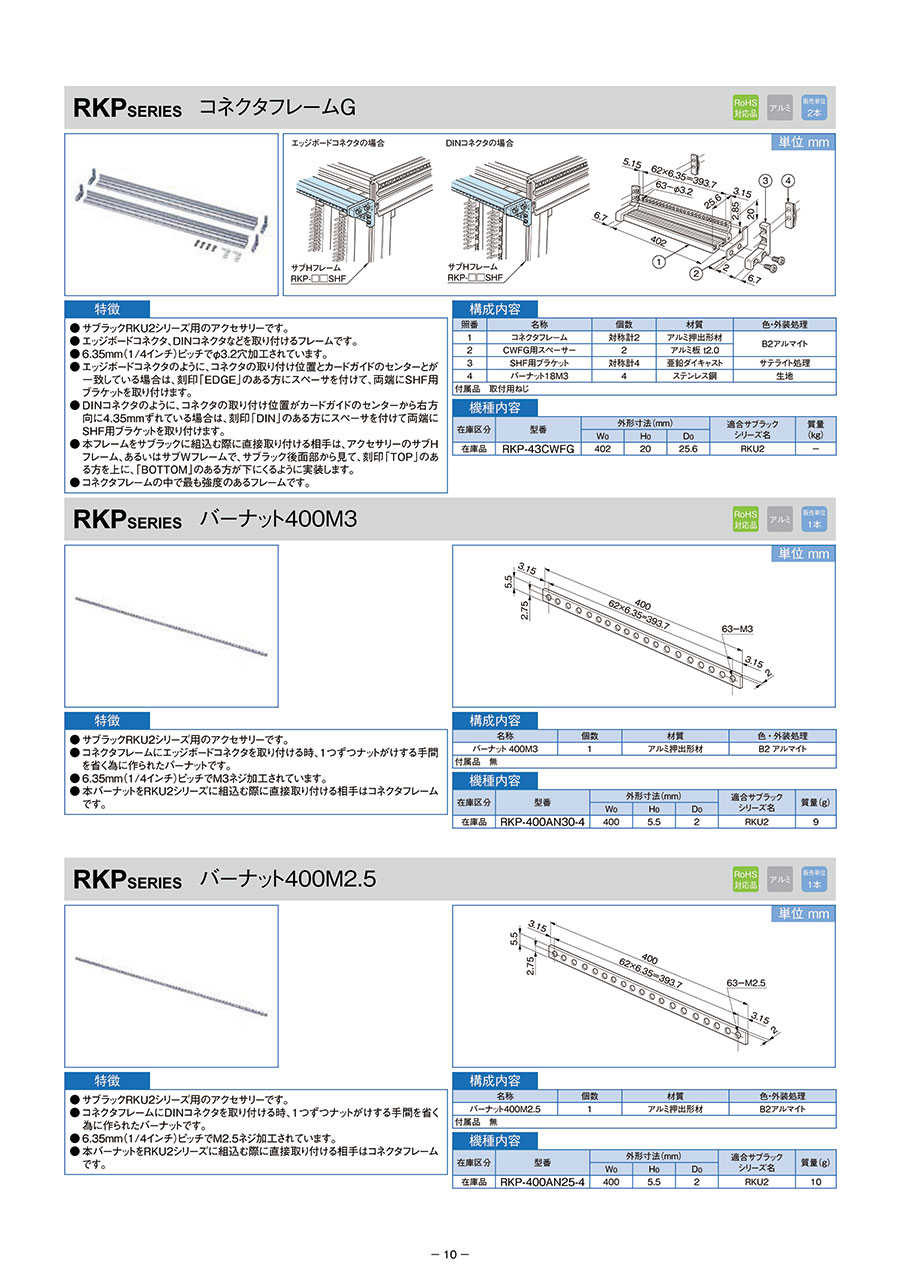

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。コネクタフレームG RKPシリーズの型番RKP-43CWFGのページです。
型番RKP-43CWFGに関する仕様情報を記載しております。
コネクタフレームG RKPシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q何本単位での販売ですか？
A
1本単位での販売です。
