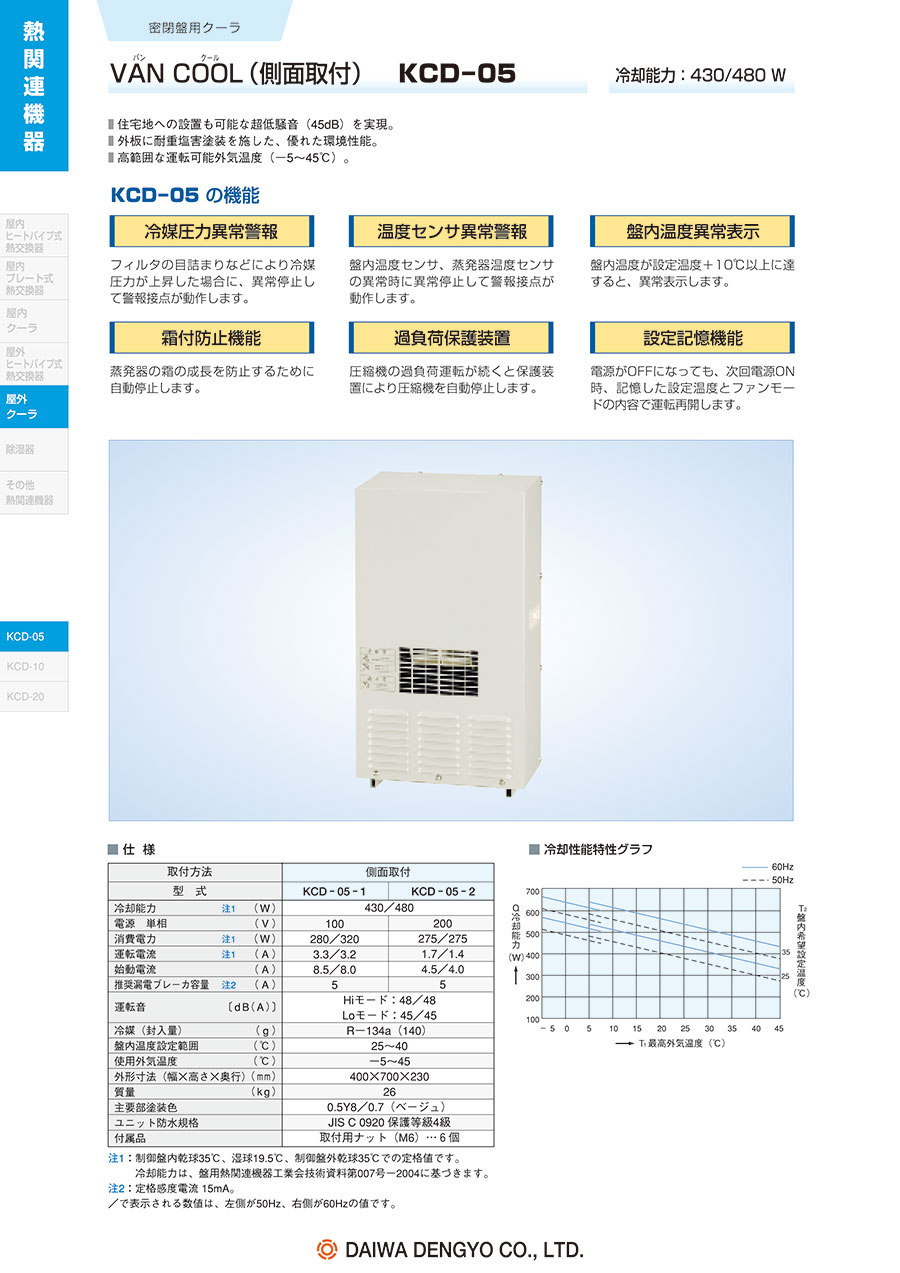

密閉盤用クーラVAN COOL（側面取付）KCD
- 通常単価(税別)
- 381,429円～600,000円
- 税込単価
- 419,572円～660,000円
屋外用クーラー（側面取付タイプ）。温度変化が激しい屋外環境でも年間を通じて安心...
詳細情報を確認する商品仕様
【盤用クーラ選定はこちら】 （ →ページリンク）
【商品仕様一覧】
■共通仕様
| 項目 | 仕様 |
| 盤内温度設定範囲 | 25～40℃ |
| 取付方法 | 側面取付 |
| 主要部塗装色 | 0.5Y8/0.7(ベージュ) |
| ユニット防水規格 | JIS C 0920 保護等級4級 |
| 付属品 | 取付用ナット(M6)6個 （KCD-05-1 / KCD-05-2） 取付用ナット(M6)8個 （KCD-10-1 / KCD-20-2） |
■個別仕様
商品 No | 商品型番 | 冷却 能力 注1 | 電源 | 消費 電力 注1 | 運転 電流 注1 | 始動 電流 | 推奨 漏電 ブレーカ 容量 注2 | 運転音 | 冷媒 (封入量) | 使用 外気 温度 | 外形寸法 （幅ｘ高さｘ奥行） | 質量 |
| W | V | W | A | A | A | dB(A) | g | ℃ | mm | kg | ||
| 1 | KCD-05-1 | 430/480 | 単相100 | 280/320 | 3.3/3.2 | 8.5/8.0 | 5 | Hiモード：48/48 Loモード：45/45 | R-134a(140) | -5～45 | 400ｘ700ｘ230 | 26 |
| 2 | KCD-05-2 | 430/480 | 単相200 | 275/275 | 1.7/1.4 | 4.5/4.0 | 5 | Hiモード：48/48 Loモード：45/45 | R-134a(140) | -5～45 | 400ｘ700ｘ230 | 26 |
| 3 | KCD-10-1 | 1000/1100 | 単相100 | 420/480 | 5.0/5.1 | 23/21 | 10 | Hiモード：50/50 Loモード：40/43 | R-134a(280) | -10～45 | 500ｘ840ｘ250 | 45 |
| 4 | KCD-20-2 | 1800/2000 | 単相200 | 766/913 | 4.4/4.6 | 30/27 | 10 | Hiモード：48/51 Loモード：45/45 | R-134a(470) | -10～45 | 600ｘ1100ｘ250 | 53 |
注1：制御盤内乾球35℃、湿球19.5℃、制御盤外乾球35℃での定格値です。
冷却能力は、盤用熱関連機器工業技術資料第007号-2004に基づきます。
注2：定格感度電流15mA
／で表示される数値は、左側が50Hz、右側が60Hzの値です。
【参考資料】
詳細情報
基本情報
屋外用クーラー（側面取付タイプ）。
温度変化が激しい屋外環境でも年間を通じて安心して使用。
【特長】
・住宅地への設置も可能な超低騒音（45㏈）を実現。
・外板に耐重塩害塗装を施した、優れた環境性能。
・高範囲な運転可能外気温度（-5～45℃）。
【機能】
・冷媒圧力異常警報／温度センサ異常警報／盤内温度異常表示。
・霜付防止機能／過負荷保護装置／設定記憶機能。
【商品ラインナップ】
・KCD-05：冷却能力 430／480 W／騒音 45dB。
・KCD-10：冷却能力 1000／1100 W／ 騒音 40dB。
・KCD-20：冷却能力 1800／2000 W／騒音 45dB。
