密閉盤用クーラVAN COOL(側面取付)ノンドレンタイプ

  • 種類
    クーラー
  • 取付方法
    側面取付
  • 冷媒
    R-134a
  • 盤内温度設定範囲 (℃)
    25~50
  • 使用湿度範囲 (%)
    85以下
  • 主要部塗装色
    5Y7/1

ご注意

  • 絞り込み条件の“商品No”は、商品情報をご確認ください。商品仕様一覧を掲載しております。
未確定:候補が3型番あります。
数量:

商品仕様

【盤用クーラ選定はこちら】 ( →ページリンク)



 【商品仕様一覧】

■共通仕様

項目単位仕様
取付方法-側面取付
盤内温度設定範囲25~50
使用外気温度25~50
使用湿度範囲85以下
主要部塗装色-5Y7/1



■個別仕様

商品 No商品型番

冷却

能力

注1

電源

消費

電力

注1

運転

電流

注1

始動

電流

注1

推奨

漏電

ブレーカ

容量

注2

運転音

冷媒

(封入量)

外形寸法

(幅x高さx奥行)

質量
WVWAAAdB(A)gmmkg
1KCS-03EB-1240/260単相100200/2102.4/2.26.5/6.0561/65R-134a(90)250x600x22016
2KCS-03EB-2240/260単相200200/2101.2/1.13.0/2.8561/65R-134a(105)250x600x22016
3KCS-07EB-2715/720単相200435/4302.6/2.313/12565/69R-134a(165)350x750x20021
4KCS-30E-32400/2600三相200980/11404.5/4.231/301070/70R-134a(750)480x1360x30055

注1:制御盤内乾球35℃、湿球24℃(型式:KCS-30E-3のみ湿球19.5℃)、制御盤乾球35℃での定格値です。

      冷却能力は、盤用熱関連機器工業技術資料第007号に基づきます。

注2:定格感度電流15mA

/で表示される数値は、左側が50Hz、右側が60Hzの値です。



■付属品

商品

No

商品型番付属品
1KCS-03EB-1取付ボトル(M6x16L)4本、ドレンホース(2m)、ホースクランプ
2KCS-03EB-2取付ボトル(M6x16L)4本、ドレンホース(2m)、ホースクランプ
3KCS-07EB-2取付ボトル(M6x16L)6本、ドレンホース(2m)、ホースクランプ
4KCS-30E-3取付ボトル(M6x16L)8本、ドレンホース(2m)、ホースクランプ





【参考資料】

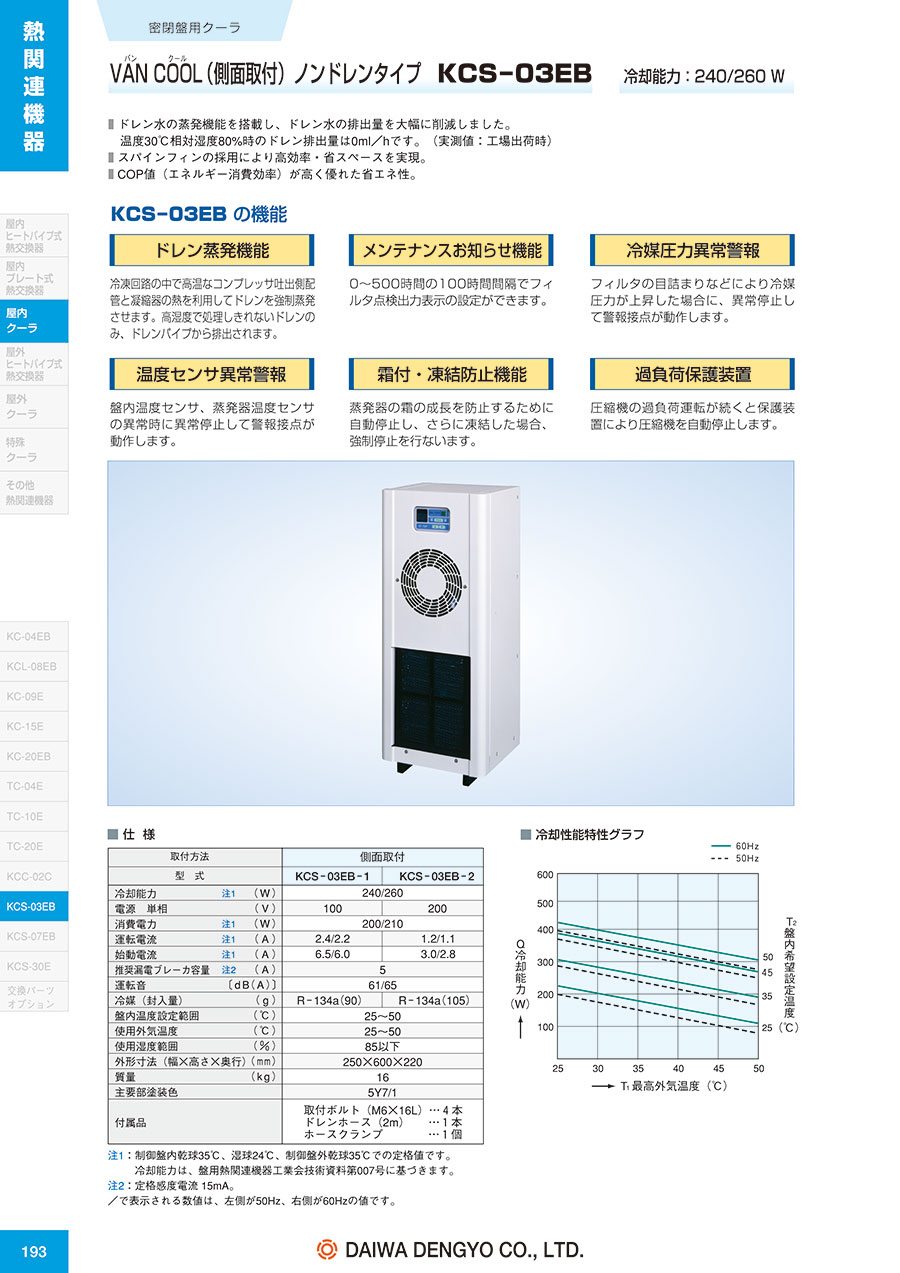

密閉盤用クーラVAN COOL(側面取付)ノンドレンタイプ:関連画像



型番リスト

表示件数

冷却能力

定格電圧

商品No

消費電力(50Hz/60Hz)

(W)

運転電流(50Hz/60Hz)

(A)

始動電流(50Hz/60Hz)

(A)

推奨漏電ブレーカ容量

(A)

運転音(50Hz/60Hz)

(dB(A))

冷媒封入量

(g)

使用外気温度

(℃)

外形寸法(幅x高さx奥行)

(mm)

付属品

最小発注数量
240/260W
単相200V
2
200/210
1.2/1.1
3.0/2.8
5
61/65
105
25~50
250x600x220
取付ボトル(M6x16L)x4本、ドレンホース(2m)、ホースクランプ
1個
715/720W
単相200V
3
435/430
2.6/2.3
13/12
5
65/69
165
20~50
350x750x200
取付ボトル(M6x16L)x6本、ドレンホース(2m)、ホースクランプ
1個
2400/2600W
三相200V
4
980/1140
4.5/4.2
31/30
10
70/70
750
20~50
480x1360x300
取付ボトル(M6x16L)x8本、ドレンホース(2m)、ホースクランプ
1個
通常単価(税別) (税込単価)
通常出荷日
233,714
( 257,085 )
7日目
232,714
( 255,985 )
7日目
458,571
( 504,428 )
7日目

詳細情報

基本情報

【特長】
・ドレン水の蒸発機能を搭載し、ドレン水の排出量を大幅に削減しました。
・ 温度30℃相対湿度80%時のドレン排出量は0ml/hです。(実測値:工場出荷時)
・スパインフィンの採用により高効率・省スペースを実現します。
・COP値(エネルギー消費効率)が高く優れた省エネ性です。
・半埋込み取付けが可能で制御盤まわりのスペースが確保できます。 (KCS-07EBモデル)
(オプションブラケット使用)
【機能】
・ドレン蒸発機能/メンテナンスお知らせ機能/冷媒圧力異常警報。
・温度センサ異常警報/霜付・凍結防止機能/過負荷保護機能。
【商品ラインナップ】
・KCS-03EB:冷却能力 240/260 W。
・KCS-07EB:冷却能力 715/720 W。
・KCS-30E:冷却能力 2400/2600 W。

ご注意

  • 絞り込み条件の“商品No”は、商品情報をご確認ください。商品仕様一覧を掲載しております。

日東工業ボックス穴加工サービス開始しました!
・Webで簡単設計(CAD知識は不要!)
・短納期出荷
・固有型番発行で注文から管理まで一括管理
サービス詳細はこちら
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
