大和電業

密閉盤用クーラVANCOOL（側面取付）

ご注意

  • 絞り込み条件の“商品No”は、商品情報をご確認ください。商品仕様一覧を掲載しております。
未確定：候補が4型番あります。
数量：

商品仕様

密閉盤用クーラVAN COOL（側面取付）KCの外形図と寸法

製品仕様

項目 単位 仕様
取付方法 － 側面取付
盤内温度設定範囲 ℃ 25～50（KCL-08EB-2のみ 25～45℃）
使用外気温度 ℃ 20～50（KCL-08EB-2のみ 20～45℃）
使用湿度範囲 % 85以下
付属品 － 取付ボルト（M6×16L）×4本（KCL-08EB-2/KC-15E-2/KC-20EB-2は6本）
ドレンホース（2m）、ホースクランプ

製品仕様

商品
No		 商品
型番		 冷却
能力
注1		 電源
単相		 消費
電力
注1		 運転
電流
注1		 始動
電流
注1		 推奨漏電
ブレーカ容量
注2		 運転音 冷媒
（封入量）		 外形寸法
（幅×高さ×奥行）		 質量 主要部
塗装色
W V W A A A dB（A） g mm kg
1 KC-04EB-1 300/350 100 250/285 3.1/3.0 7.5/7.0 5 59/64 R-134a
（115）		 300×540×180 16 5Y7/1
2 KC-04EB-2 300/350 200 250/240 1.7/1.3 4.5/4.1 5 59/64 R-134a
（115）		 300×540×180 16 5Y7/1
3 KCL-08EB-2 720/760 200 460/480 2.7/2.4 9.0/9.0以下 5 63/67 R-134a
（200）		 430×450×220 20 5Y7/1
4 KC-09E-1 750/900 100 400/445 4.8/4.5 25/23 10 64/65 R-134a
（300）		 430×560×240 25 5Y7/1
5 KC-09E-2 750/900 200 400/445 2.4/2.3 13/12 5 64/65 R-134a
（300）		 430×560×240 25 5Y7/1
6 KC-15E-2 1280/1450 200 640/720 3.8/3.6 22/20 10 64/69 R-134a
（340）		 400×1200×250 42 5Y7/1
7 KC-20EB-2 1800/2000 200 760/910 4.2/4.6 30/27 10 60/64 R-134a
（450）		 450×1200×250 45 5Y7/1

注1:制御盤内乾球35℃、湿球24℃、制御盤外乾球35℃での定格値です。冷却能力は、盤用熱関連機器工業会技術資料第007号に基づきます。
注2:定格感度電流15mA。/で表示される数値は、左側が50Hz、右側が60Hzとなります。

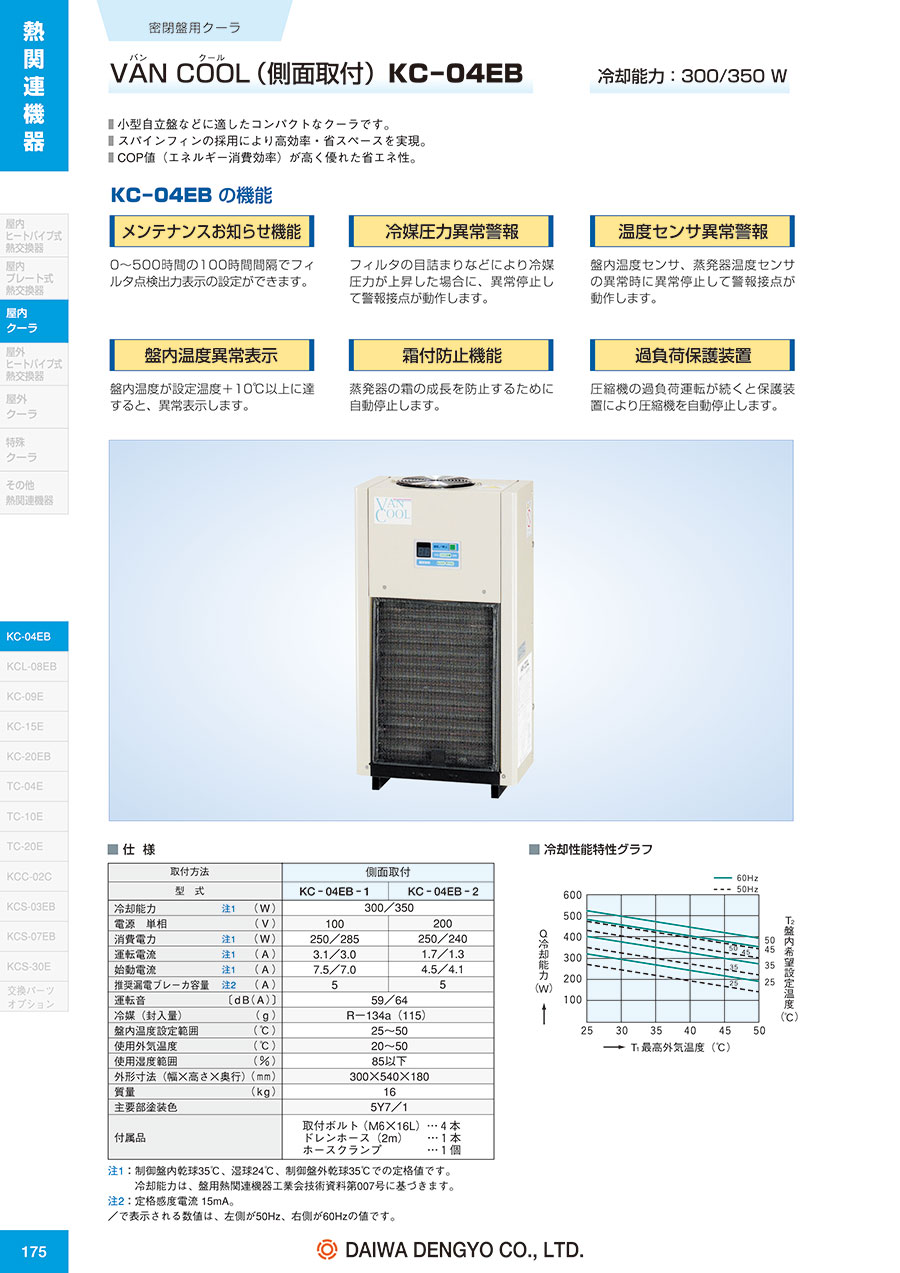

KC-04EB

密閉盤用クーラVANCOOL（側面取付）:関連画像

側面取付/型番:KC-04EBの外形寸法図

密閉盤用クーラVANCOOL（側面取付）:関連画像

本機標準取付寸法図

  • ※ 盤の外側から見た図です。
密閉盤用クーラVANCOOL（側面取付）:関連画像

外付ブラケット使用時取付寸法図

密閉盤用クーラVANCOOL（側面取付）:関連画像

冷却性能特性グラフ

KC-09E

密閉盤用クーラVANCOOL（側面取付）:関連画像

側面取付/型番:KC-09Eの外形寸法図

密閉盤用クーラVANCOOL（側面取付）:関連画像

本機標準取付寸法図

密閉盤用クーラVANCOOL（側面取付）:関連画像

外付ブラケット使用時取付寸法図

密閉盤用クーラVANCOOL（側面取付）:関連画像

冷却性能特性グラフ

この商品の特長について

メンテナンスお知らせ機能
0～500時間の100時間間隔でフィルタ点検出力表示の設定ができる。

冷媒圧力異常警報
フィルタの目詰まりなどにより冷媒圧力が上昇した場合に異常停止して警報接点が作動。

温度センサ異常警報
盤内温度のセンサ、蒸発器温度センサの異常時に異常停止して警報接点が作動。

盤内温度異常表示
盤内温度が設定温度+10℃以上に達すると、異常表示。

霜付防止機能
蒸発器の霜を防止するために自動停止。

過負荷保護装置
圧縮機の過負荷運転が続くと保護装置により圧縮機を自動停止。

型番リスト

表示件数
  • 1
    • 型番
    KC-04EB-1
    KC-04EB-2
    KC-20EB-2
    KCL-08EB-2

    冷却能力

    定格電圧

    商品No

    消費電力（50Ｈｚ/60Hz）

    (W)

    運転電流（50Ｈｚ/60Hz）

    (A)

    始動電流（50Ｈｚ/60Hz）

    (A)

    推奨漏電ブレーカ容量

    (A)

    運転音（50Ｈｚ/60Hz）

    (dB(A))

    冷媒封入量

    (g)

    盤内温度設定範囲

    (℃)

    使用外気温度

    (℃)

    外形寸法（幅x高さx奥行）

    (mm)

    付属品

    		最小発注数量
    300/350W
    単相100V
    1
    250/285
    3.1/3.0
    7.5/7.0
    5
    59/64
    115
    25～50
    20～50
    300ｘ540ｘ180
    取付ボルト(M6ｘ16L)ｘ4本、ドレンホース(2m)、ホースクランプ
    1個
    300/350W
    単相200V
    2
    250/240
    1.7/1.3
    4.5/4.1
    5
    59/64
    115
    25～50
    20～50
    300ｘ540ｘ180
    取付ボルト(M6ｘ16L)ｘ4本、ドレンホース(2m)、ホースクランプ
    1個
    1800/2000W
    単相200V
    7
    760/910
    4.2/4.6
    30/27
    10
    60/64
    450
    25～50
    20～50
    450ｘ1200ｘ250
    取付ボルト(M6ｘ16L)ｘ6本、ドレンホース(2m)、ホースクランプ
    1個
    720/760W
    単相200V
    3
    460/480
    2.7/2.4
    9.0/9.0以下
    5
    63/67
    200
    25～45
    20～45
    430ｘ450ｘ220
    取付ボルト(M6ｘ16L)ｘ6本、ドレンホース(2m)、ホースクランプ
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    202,143円
    ( 222,357円 )
    7日目
    202,143円
    ( 222,357円 )
    7日目
    324,286円
    ( 356,715円 )
    7日目
    298,571円
    ( 328,428円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    結露を抑制しながらプロパー冷却（適正な冷却）を実現した盤用クーラー。
    【特長】
    ・優れたクールダウン性能を持ち、最適風量設計により制御盤内の結露を抑制する除湿性能もある。
    ・盤内温度をデジタル表示すると共に、異常状況などをコード表示する。
    ・フィルタの目詰まりなどにより冷媒圧力が上昇した場合に異常停止して警報接点が作動する。
    ・圧縮機の過負荷運転が続くと保護装置により圧縮機を自動停止。
    【用途】
    ・NC工作機械制御盤、ロボット制御盤、PCサーバ、計測装置制御盤などに最適。
