大和電業

ヒートパイプ式熱交換器FPXシリーズ（側面取付）

カタログ |

通常単価(税別): 132,571円～197,143円

税込単価: 145,828円～216,857円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目

【特長】・コンパクトで、大きな発熱量に対応できる冷却能力があります。・ヒートパ...

種類
クーラー
取付方法
側面取付
ファン容量（50Ｈｚ/60Hz）ｘ個数 (W)
37/34ｘ4
使用外気温度 (℃)
0～40（盤内最高温度 60℃)
使用湿度範囲 (%)
20～85
ケース材質
耐食性亜鉛めっき鋼板
主要部塗装色
塗装なし

ご注意

絞り込み条件の“商品No”は、商品情報をご確認ください。商品仕様一覧を掲載しております。

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

■共通仕様

項目	単位	仕様
使用外気温度	℃	0～40（盤内最高温度 60℃)
使用湿度範囲	％	20～85
ケース材質・色	-	耐食性亜鉛めっき鋼板・塗装なし

■個別仕様

商品No	商品型番	取付方法	定格能力注1	定格電圧	定格電流注2	ファン容量ｘ個数	外形寸法（幅ｘ高さｘ奥行）	質量
商品No	商品型番	取付方法	W/K	V	A	W	mm	kg
1	FPX-10ER-1F	側面取付(盤内)	50/55	100	2.28/2.04	37/34x4	340x1000x100	15
2	FPX-10ER-2F	側面取付(盤内)	50/55	200	1.16/1.04	37/34x4	340x1000x100	15
3	FPX-10EF-1F	側面取付(盤外)	50/55	100	2.28/2.04	37/34x4	340x1000x100	15
4	FPX-10EF-2F	側面取付(盤外)	50/55	200	1.16/1.04	37/34x4	340x1000x100	15
5	FPX-14ER-1F	側面取付(盤内)	70/75	100	2.28/2.04	37/34x4	415x1000x120	18
6	FPX-14ER-2F	側面取付(盤内)	70/75	200	1.16/1.04	37/34x4	415x1000x120	18
7	FPX-14EF-1F	側面取付(盤外)	70/75	100	2.28/2.04	37/34x4	415x1000x120	18
8	FPX-14EF-2F	側面取付(盤外)	70/75	200	1.16/1.04	37/34x4	415x1000x120	18
9	FPX-20ER-1F	側面取付(盤内)	100/108	100	2.28/2.04	37/34x4	545x1100x130	26
10	FPX-20ER-2F	側面取付(盤内)	100/108	200	1.16/1.04	37/34x4	545x1100x130	26
11	FPX-20EF-1F	側面取付(盤外)	100/108	100	2.28/2.04	37/34x4	545x1100x130	26
12	FPX-20EF-2F	側面取付(盤外)	100/108	200	1.16/1.04	37/34x4	545x1100x130	26

注1：定格能力は盤用熱関連器工業会技術資料第004号に基づき測定し、JISB8616を準用し表示しています。

注2：定格電流は使用しているファンの定格電流の総和を表しています。

／で表示される数値は、左側が50Hz、右側が60Hzの値です。

※屋外で使用する場合は、日射より、雨水防水処理を行なってください。

型番リスト

表示件数

型番

冷却能力

定格電圧

商品No

取付詳細

定格電流（50Ｈｚ/60Hz）

(A)

外形寸法（幅x高さx奥行）

(mm)

最小発注数量

50/55W/K	100V	3	側面取付(盤外)	2.28/2.04	340ｘ1000ｘ100	1個
50/55W/K	200V	4	側面取付(盤外)	1.16/1.04	340ｘ1000ｘ100	1個
50/55W/K	100V	1	側面取付(盤内)	2.28/2.04	340ｘ1000ｘ100	1個
50/55W/K	200V	2	側面取付(盤内)	1.16/1.04	340ｘ1000ｘ100	1個
70/75W/K	100V	7	側面取付(盤外)	2.28/2.04	415ｘ1000ｘ120	1個
70/75W/K	200V	8	側面取付(盤外)	1.16/1.04	415ｘ1000ｘ120	1個
70/75W/K	100V	5	側面取付(盤内)	2.28/2.04	415ｘ1000ｘ120	1個
70/75W/K	200V	6	側面取付(盤内)	1.16/1.04	415ｘ1000ｘ120	1個
100/108W/K	100V	11	側面取付(盤外)	2.28/2.04	545ｘ1100ｘ130	1個
100/108W/K	200V	12	側面取付(盤外)	1.16/1.04	545ｘ1100ｘ130	1個
100/108W/K	100V	9	側面取付(盤内)	2.28/2.04	545ｘ1100ｘ130	1個
100/108W/K	200V	10	側面取付(盤内)	1.16/1.04	545ｘ1100ｘ130	1個

通常単価(税別) (税込単価)	通常出荷日

132,571円 ( 145,828円 )	7日目
132,571円 ( 145,828円 )	7日目
132,571円 ( 145,828円 )	7日目
132,571円 ( 145,828円 )	7日目
160,000円 ( 176,000円 )	7日目
160,000円 ( 176,000円 )	7日目
160,000円 ( 176,000円 )	7日目
160,000円 ( 176,000円 )	7日目
197,143円 ( 216,857円 )	7日目
197,143円 ( 216,857円 )	7日目
197,143円 ( 216,857円 )	7日目
197,143円 ( 216,857円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・コンパクトで、大きな発熱量に対応できる冷却能力があります。
・ヒートパイプの作動液に純水を使用したノンフロンタイプです。
・制御盤内をホコリやミストから確実に遮断できる密閉構造です。
【商品ラインナップ】
・FPX-10E 冷却能力：50／55 W／K。
・FPX-14E 冷却能力：70／75 W／K。
・FPX-20E 冷却能力：100／108 W／K。

ご注意

絞り込み条件の“商品No”は、商品情報をご確認ください。商品仕様一覧を掲載しております。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

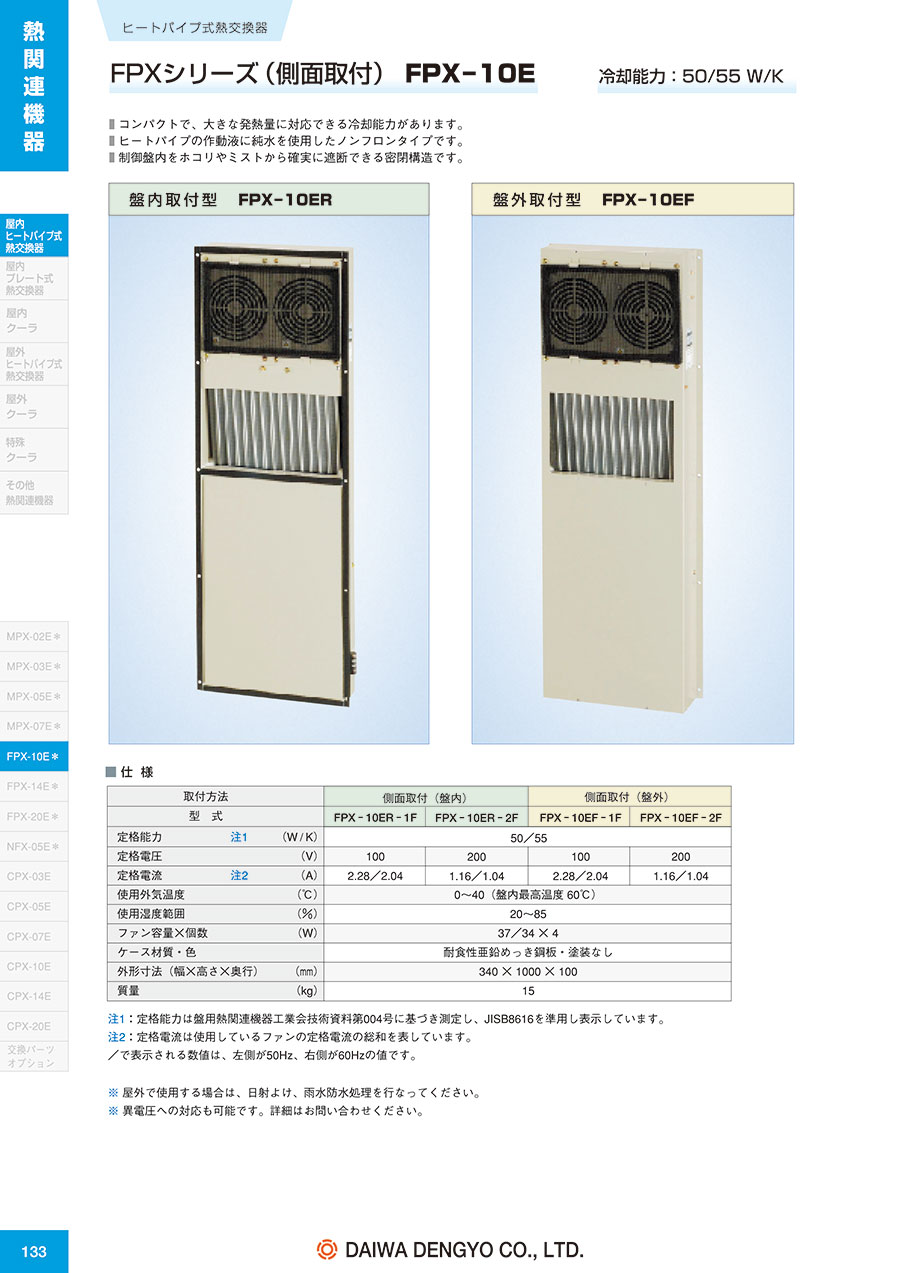

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
