篠原電機

ゴム窓枠 GMY型 IP55

ゴム窓枠 GMY型 IP55
通常単価(税別)
10,568円～17,881円特別価格
税込単価
11,625円～19,669円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～7日目一部当日出荷可能

【特長】・取付けがきわめて簡単です。従来のように押え枠は使用しません。・パネルカットに表面からゴム窓枠...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

アルミ窓枠 プレス製汎用タイプ APY型 IP55

篠原電機

アルミ窓枠 プレス製汎用タイプ APY型 IP55
通常価格(税別)： 11,573円 (税込価格：12,730円)

通常出荷日：在庫品1日目

よく一緒に見られています

アルミ窓枠 AY型 IP55

篠原電機

アルミ窓枠 AY型 IP55
通常価格(税別)： 21,880円 (税込価格：24,068円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

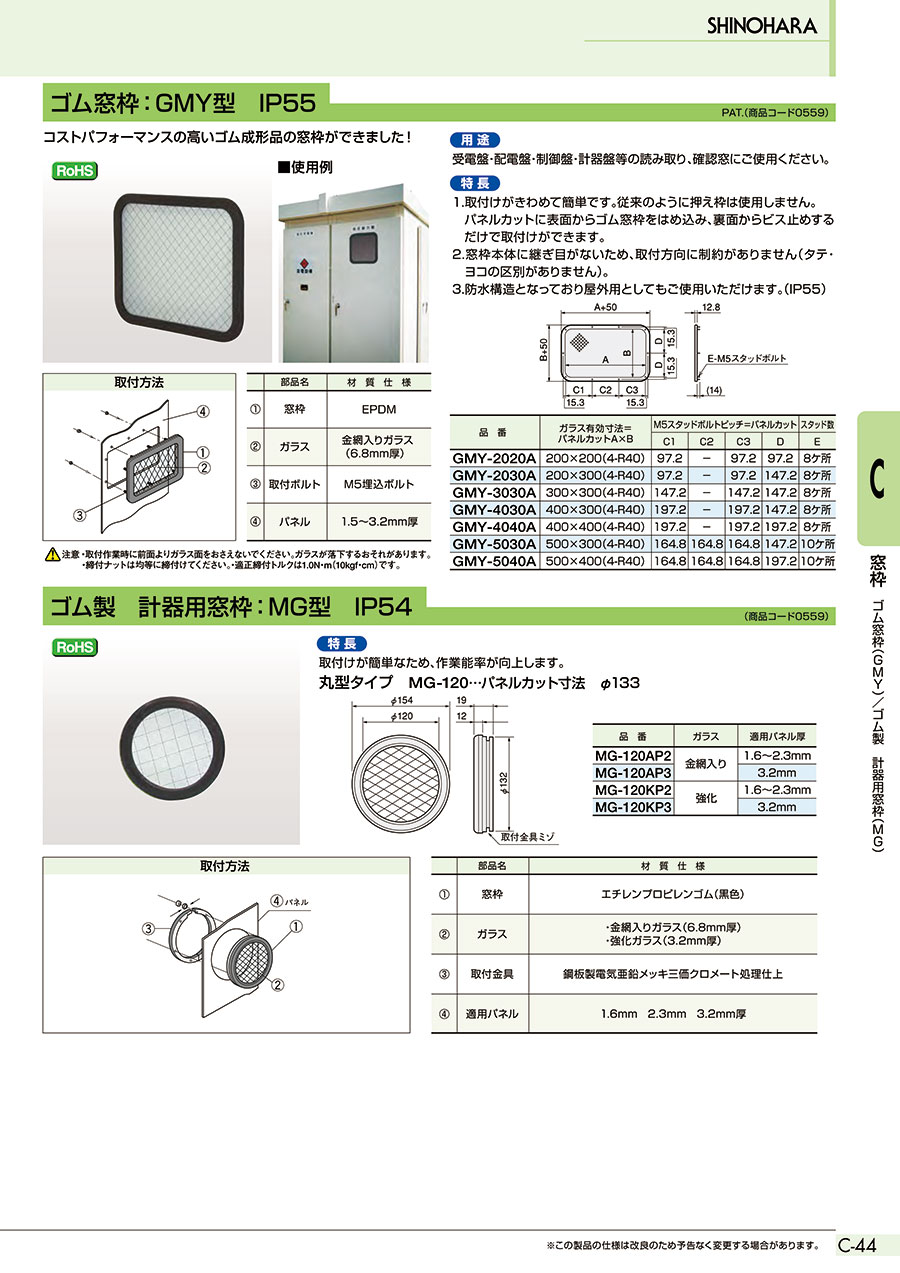

商品仕様

この製品の特長

取付方法

取付方法

使用例

使用例

寸法図

寸法図

 部品名材質仕様
①窓枠EPDM
②ガラス金鋼入りガラス
(6.8mm厚)
③取付ボルトM5埋込ボルト
④パネル1.5～3.2mm厚
品番ガラス有効寸法＝
パネルカットA×B		M5スタッドボルトピッチ＝
パネルカット		スタッド数
C1C2C3DE
GMY-2020A200×200(4-R40)97.2-97.297.28ヶ所
GMY-2030A200×300(4-R40)97.2-97.2147.28ヶ所
GMY-3030A300×300(4-R40)147.2-147.2147.28ヶ所
GMY-4030A400×300（4-R40)197.2-197.2147.28ヶ所
GMY-4040A400×400（4-R40)197.2-197.2197.28ヶ所
GMY-5030A500×300（4-R40)164.8164.8164.8147.210ヶ所
GMY-5040A500×400（4-R40)164.8164.8164.8197.210ヶ所

型番リスト

表示件数
  • 1
    • 型番
    GMY-2020A
    GMY-2030A
    GMY-3030A
    GMY-4030A
    GMY-4040A
    GMY-5030A
    GMY-5040A

    ガラス有効寸法

    (mm)

    		RoHS?最小発注数量
    200ｘ200(4-R40)
    10
    1個
    200ｘ300(4-R40)
    10
    1個
    300ｘ300(4-R40)
    10
    1個
    400ｘ300(4-R40)
    10
    1個
    400ｘ400(4-R40)
    10
    1個
    500ｘ300(4-R40)
    10
    1個
    500ｘ400(4-R40)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,568円
    ( 11,625円 )
    在庫品1日目当日出荷可能
    11,438円6,862円
    ( 7,548円 )
    在庫品1日目当日出荷可能
    12,019円6,009円
    ( 6,610円 )
    在庫品1日目当日出荷可能
    13,448円
    ( 14,793円 )
    7日目
    15,106円
    ( 16,617円 )
    4日目
    15,106円
    ( 16,617円 )
    5日目
    17,881円
    ( 19,669円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・取付けがきわめて簡単です。従来のように押え枠は使用しません。
    ・パネルカットに表面からゴム窓枠をはめ込み、 裏面からビス止めするだけで取付けができます。
    ・窓枠本体に継ぎ目がないため、取付方向に制約がありません（タテ・ヨコの区別がありません）。
    ・防水構造となっており屋外用としても使用可能です（IP55）。
    ・コストパフォーマンスの高いゴム成形品。
    【用途】
    ・受電盤・配電盤・制御盤・計器盤等の読み取り、確認窓 にご使用ください。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    日東ボックス穴加工  短納期出荷はこちら！
    ・Webで簡単設計（CAD知識は不要！）
    ・短納期出荷
    ・固有型番発行で注文から管理まで一括管理
    →サービス詳細はこちら

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ゴム窓枠 GMY型 IP55のレビュー
    4平均満足度：4.01件のレビュー
    制御盤扉の窓
    4
    満足度：4.02018/04/05
    屋外制御盤の扉窓に使用しました。穴加工は容易で、網入りガラスですので強風のさいも大丈夫かと思います。内部の計器の視野性も...もっと読む
