盤用照明 LEDユニット（端子台タイプ、ロングサイズ）
- 形状
- ストレート
- LED色
- 白色
- 入力電圧
- AC100V～AC240V
- 照度 (lx)
- 290
- 保護等級
- 無
- 寸法 長さ (mm)
- 660
- 寸法 幅 (mm)
- 42
- 寸法 厚み (mm)
- 56
- スイッチ位置
- 無
- 入力電流 (mA)
- 105
- 消費電力 (W)
- 9
- 使用周囲温度 (℃)
- -20～+50
- 全光束 (lm)
- 1200
- 照光角
- 160°
- LED寿命 (時間)
- 40000
ご注意
- 2025年9月1日より商品の形状と電気的特性に仕様変更がございます。
詳細は商品ページ下部をご確認ください。新旧混合出荷となる旨予めご了承ください。
閲覧中の商品と併せてご検討ください
CLED-1009TBの仕様・寸法情報
商品情報
仕様変更
新旧混合出荷となる旨予めご了承ください。
本体両側のねじ固定用部品の形状を下図の ように変更致します。
※本変更による取付寸法の変更はございません。
| 項目 | 変更前 | 変更後 |
| 消費電力（at100V） | 9.0W | 10.0W |
| 耐電圧（対地間、1分あたり） ※SW付ユニットタイプは変更無 | AC1500V | AC2000V |
①ねじ固定部品の剛性アップのため
②部品の調達安定性考慮による回路設計見直しのため
※本変更による型番の変更、及び光学特性の変更はございません。
詳細情報
基本情報
LED照明に中継端子台を一体化したユニットタイプができました。
【特長】
・［長寿命］従来の蛍光灯に比べて約5倍の長寿命です
・［省エネ］従来の蛍光灯に比べて、消費電力が約半分です
・［ECO］水銀を使用していないクリーンな照明です
・［低発熱］蛍光灯のように熱くならず、安全です
・［虫を寄せ付けない］紫外線を殆ど発しませんので、盤内やその周囲に害虫を寄せ付けず、その侵入を防ぐことができます
・［耐衝撃性］ガラスを全く使っていませんので、輸送中の振動や設置時の衝撃にも安心です
・［コンパクト］小型かつシンブルなデザインで、盤内に設置しやすく、軽量です
・［省力化］電源ライン用の中継端子台が金具と一体化されていますので、配線の省力化が図れます
・［ロングサイズ］直管蛍光灯20W相当のロングサイズで、盤内をさらに明るく照らします
【用途】
・受配電盤・分電盤・制御盤などの盤用照明用途にご使用ください
ご注意
- 2025年9月1日より商品の形状と電気的特性に仕様変更がございます。
詳細は商品ページ下部をご確認ください。新旧混合出荷となる旨予めご了承ください。

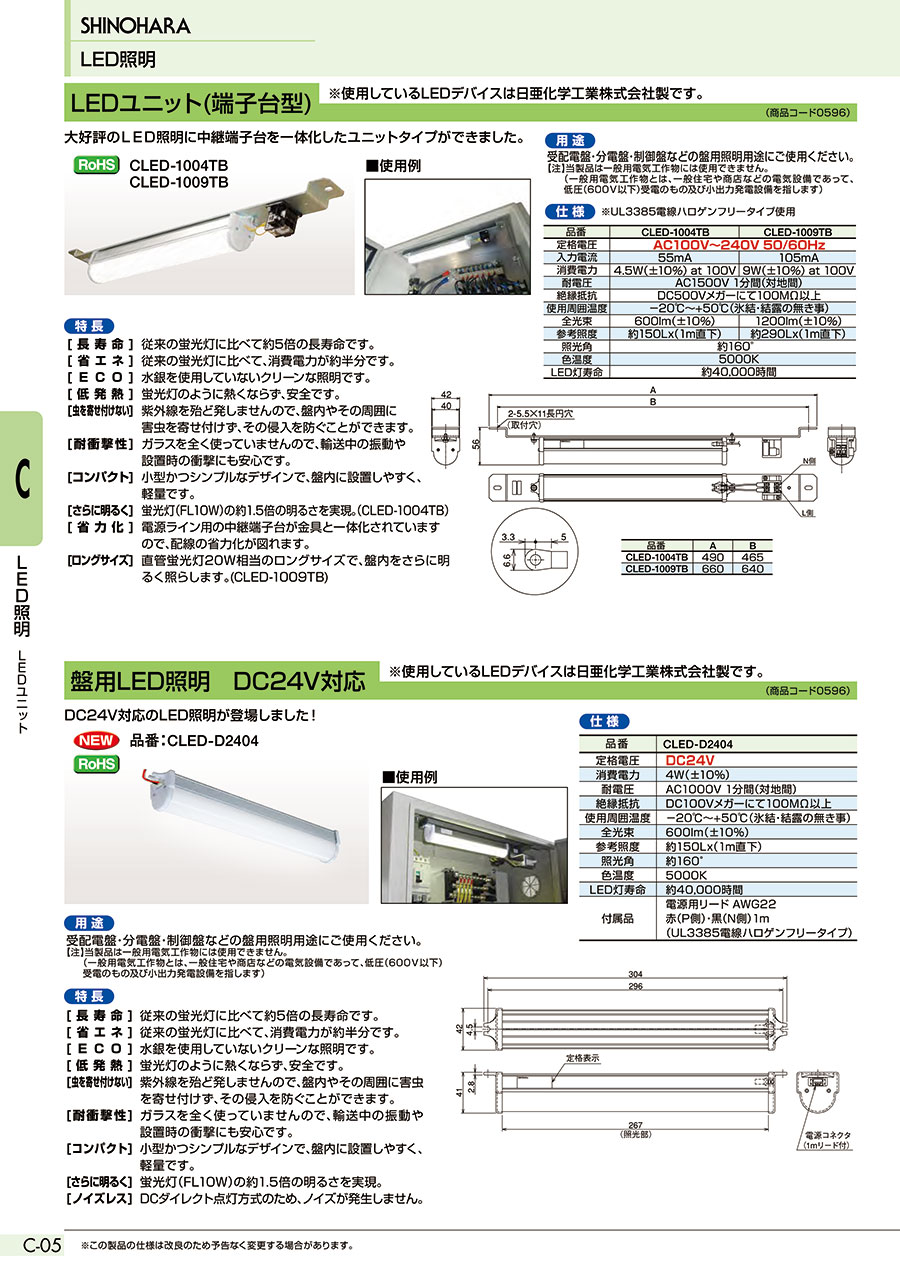

カタログ
